一种耳机头戴件注塑成型机构的制作方法

本发明涉及注塑机构，特别涉及一种耳机头戴件注塑成型机构。

背景技术：

1、目前，立式头戴式耳机通常包括用于支撑和连接耳机主体的耳挂结构，部分耳挂结构采用两根预先弯曲成型的金属件作为支撑骨架，并通过注塑工艺在两根金属件之间形成连接部，使两根金属件连接为一体，从而获得具有一定结构强度和弧形外观的耳挂连接端。注塑加工时，需要将预先弯曲成型的两根金属件分别定位放置于注塑模具内，再进行合模及注塑成型。

2、由于上述金属件的端部通常具有向内或向外折弯的结构，其折弯端在注塑成型后容易与模具的型腔、型芯或其他成型结构产生干涉，导致耳挂连接端难以沿常规的开模方向直接脱离模具。因此，现有模具通常需要将金属件的折弯结构进行调整，或者采用较为复杂的脱模结构，以避免取料过程中金属件与模具发生卡滞。

3、然而，若仅通过改变金属件的结构使其端部保持竖直状态，虽然能够降低脱模难度，但难以满足耳挂连接端实际所需的弧形折弯结构；而采用复杂的模具结构进行脱模，又容易造成模具结构复杂、操作不便以及生产效率降低等问题。

技术实现思路

1、本发明的主要目的是提供一种耳机头戴件注塑成型机构，旨在实现快速稳定的将注塑好的头戴件取料。

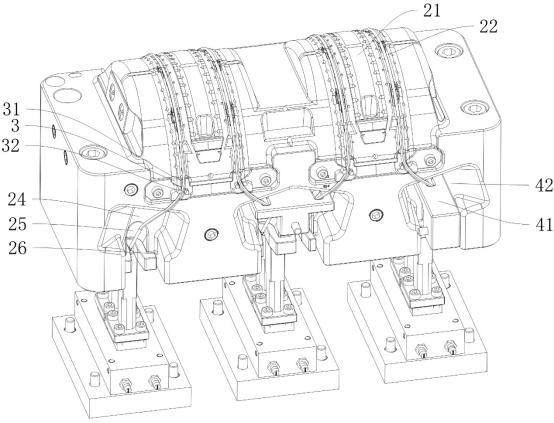

2、为实现上述目的，本发明提出的一种耳机头戴件注塑成型机构，用于注塑端部折弯收拢的支撑件，包括下成型模以及上成型模：

3、所述下成型模包括基座以及合模机构，所述基座的上表面对应支撑件的主体部设有下成型槽，所述基座的下表面对应支撑件的端部设有避让槽，所述基座在下成型槽和避让槽之间对应支撑件设有弯折限位部，且对应合模机构设有合模部；所述合模机构抵接于合模部与弯折限位部，所述合模机构的外壁、弯折限位部以及避让槽之间形成有避让空间；所述合模机构背离基座的一侧设有驱动机构，所述合模机构在驱动机构的作用下靠近或远离基座；

4、所述上成型模对应下成型槽设有上成型槽，且对应上成型槽设有浇筑位。

5、在本申请的一实施例中，所述下成型槽对应两个支撑件对称设有两个配合槽；

6、所述配合槽内凸设有用于与支撑件相互连接的安装件；所述安装件贯通于基座。

7、在本申请的一实施例中，所述弯折限位部可拆卸连接于基座，所述弯折限位部对应支撑件的主体部设有与合模机构相互配合的密封连接部；

8、所述弯折限位部对应支撑件处于主体部和端部之间的弯折部设有弯折固定部。

9、在本申请的一实施例中，所述合模机构朝向避让槽设有第一限位件，当所述合模机构抵接于基座时，所述第一限位件穿设于避让槽，且连接于支撑件。

10、在本申请的一实施例中，所述避让槽对应支撑件的端部凹设有限位槽；

11、所述限位槽、第一限位件以及避让空间对应支撑件形成有稳定空间。

12、在本申请的一实施例中，所述下成型模还包括有底座，所述基座、合模机构以及驱动机构均连接于底座；

13、所述底座对应限位槽设有第二限位件，当支撑件固定于下成型槽时，第二限位件连接于支撑件的端部。

14、在本申请的一实施例中，所述基座对应第二限位件设有限位滑槽，所述第二限位件一侧面滑动连接于限位滑槽，另一侧面滑动连接于底座；

15、所述底座对应第二限位件设有驱动组件，当上成型模、下成型模以及合模机构相互开模时，第二限位件在驱动组件的作用下，使支撑件的端部沿远离限位槽的方向移动。

16、在本申请的一实施例中，所述驱动组件包括：

17、连接杆，所述连接杆连接于第二限位件，且穿设于底座，所述底座对应连接杆的移动路径设有工作滑槽；

18、驱动件，所述驱动件驱动连接于连接杆，所述连接杆在驱动件的作用下，在工作滑槽内往复滑动。

19、在本申请的一实施例中，所述基座对称设有两个下成型槽，两个所述下成型槽内相邻的两支撑件公用一个避让槽；

20、所述基座和上成型模之间通过定位槽和定位块相互稳定连接。

21、在本申请的一实施例中，还包括有转盘，所述转盘上至少设置有两个用于安装下成型模的安装位，所述上成型模对应一个安装位设置。

22、由上可知，本申请提供的一种耳机头戴件注塑成型机构，通过下成型模的避让槽对支撑件端部进行初步限位，并结合弯折限位部形成密封结构，有效避免支撑件在高温注塑过程中发生热变形或机械干涉，从而确保耳机头戴件顺利脱模取出，具有上述优点。

1.一种耳机头戴件注塑成型机构，用于注塑端部折弯收拢的支撑件，其特征在于，包括：

2.根据权利要求1所述的一种耳机头戴件注塑成型机构，其特征在于，所述下成型槽对应两个支撑件对称设有两个配合槽；

3.根据权利要求1所述的一种耳机头戴件注塑成型机构，其特征在于，所述弯折限位部可拆卸连接于基座，所述弯折限位部对应支撑件的主体部设有与合模机构相互配合的密封连接部；

4.根据权利要求1所述的一种耳机头戴件注塑成型机构，其特征在于，所述合模机构朝向避让槽设有第一限位件，当所述合模机构抵接于基座时，所述第一限位件穿设于避让槽，且连接于支撑件。

5.根据权利要求4所述的一种耳机头戴件注塑成型机构，其特征在于，所述避让槽对应支撑件的端部凹设有限位槽；

6.根据权利要求5所述的一种耳机头戴件注塑成型机构，其特征在于，所述下成型模还包括有底座，所述基座、合模机构以及驱动机构均连接于底座；

7.根据权利要求6所述的一种耳机头戴件注塑成型机构，其特征在于，所述基座对应第二限位件设有限位滑槽，所述第二限位件一侧面滑动连接于限位滑槽，另一侧面滑动连接于底座；

8.根据权利要求7所述的一种耳机头戴件注塑成型机构，其特征在于，所述驱动组件包括：

9.根据权利要求1所述的一种耳机头戴件注塑成型机构，其特征在于，所述基座对称设有两个下成型槽，两个所述下成型槽内相邻的两支撑件公用一个避让槽；

10.根据权利要求1所述的一种耳机头戴件注塑成型机构，其特征在于，还包括有转盘，所述转盘上至少设置有两个用于安装下成型模的安装位，所述上成型模对应一个安装位设置。
