搅拌抽料装置的制作方法

本技术涉及聚氨酯发泡设备，具体涉及搅拌抽料装置。

背景技术：

1、在聚氨酯发泡生产中，有些物料需要先进行搅拌，以使物料混合均匀，为防止物料接触空气而加速固化，在搅拌时需要对料桶进行密封，然后需要对物料进行抽吸，将物料输送至发泡装置中，现有的搅拌装置只能进行搅拌，在搅拌完后，才能对物料进行抽吸，这样就会大大降低生产效率。

技术实现思路

1、本实用新型所要解决的技术问题是：将提供一种能一边搅拌一边抽吸物料的搅拌抽料装置。

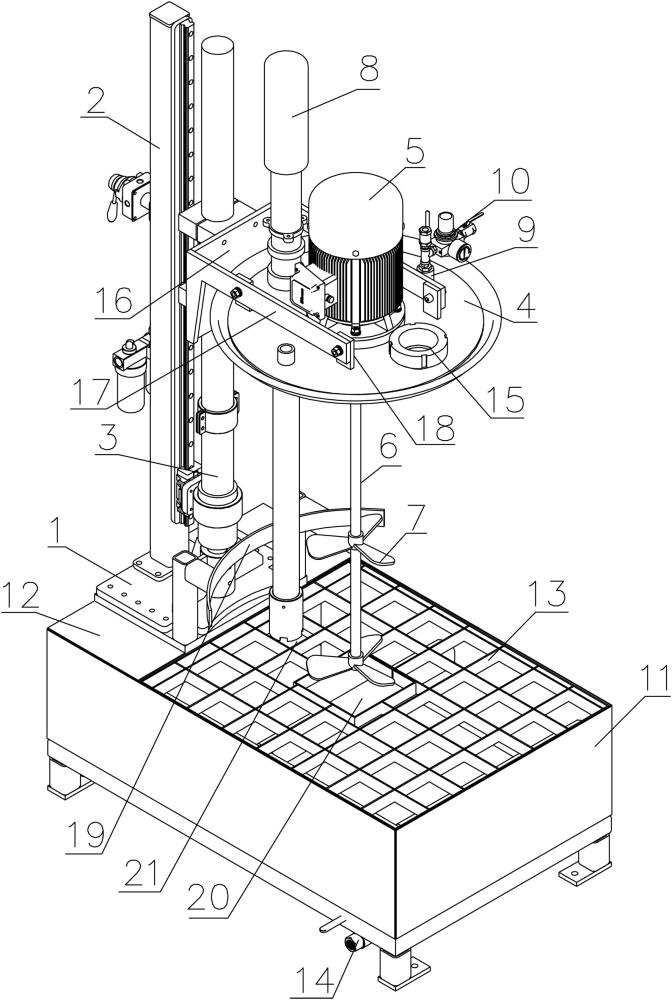

2、为了解决上述问题，本实用新型所采用的技术方案为：搅拌抽料装置，包括：底座，在底座上设置有立柱，在立柱的前方设置有一个竖直的升降气缸，升降气缸朝下布置，升降气缸的活塞杆与底座相固定，升降气缸的缸体和立柱之间安装有直线导轨，直线导轨的轨道安装于立柱上，直线导轨的滑块与缸体相固定，升降气缸伸出后，缸体能在立柱的导向下竖直升降，在升降气缸的前方设置有桶盖，桶盖通过连接架与缸体相固定，使得缸体能带着桶盖一起升降，在桶盖上安装有搅拌电机，搅拌电机的输出轴与搅拌轴相对接固定，搅拌轴位于桶盖的下方，搅拌轴上固定有桨叶，升降气缸收缩使桶盖下降后，桶盖能盖于料桶上，搅拌轴能插入料桶中，搅拌电机驱动桨叶旋转后能对料桶中的物料进行搅拌，其特征在于：在桶盖上穿设固定有竖直布置的气动柱塞泵，气动柱塞泵能抽吸料桶中的物料，在桶盖上还开设有补气孔，补气孔上连接有补气管路，抽吸物料时，通过补气管路能对料桶补气；还设置有一个集料盒，集料盒开口的后部上固定有一块安装板，底座固定于安装板上，桶盖、搅拌轴、气动柱塞泵均位于集料盒开口的上方，在集料盒开口上焊接有用于支撑料桶的落料格栅，搅拌轴、桨叶、气动柱塞泵离开料桶后其上所粘的物料能穿过落料格栅掉入集料盒中，在集料盒的底部设置有出料管路。

3、进一步的，前述的搅拌抽料装置，其中：在桶盖上螺纹连接有可视窗口，可视窗口上设置有玻璃。

4、进一步的，前述的搅拌抽料装置，其中：补气孔设置有两个，并且分别设置于桶盖的左右两侧上。

5、进一步的，前述的搅拌抽料装置，其中：连接架的结构包括：底板，底板通过抱箍与缸体相固定，在底板的左右两侧分别固定有一根挑杆，两根挑杆分别位于桶盖上方的左右两侧，两根挑杆上分别通过螺丝固定有两个焊接块，四个焊接块分别与桶盖相焊接固定。

6、进一步的，前述的搅拌抽料装置，其中：集料盒上还设置有供料桶抵靠而对料桶进行定位的弧形靠板。

7、进一步的，前述的搅拌抽料装置，其中：在落料格栅上设置有位于桨叶正下方的大落料口，大落料口的面积大于桨叶的下投影面积，使得桨叶上的物料能直接掉入集料盒中。

8、进一步的，前述的搅拌抽料装置，其中：在落料格栅上设置有位于气动柱塞泵正下方的小落料口，小落料口的面积大于气动柱塞泵底端的下投影面积，使得气动柱塞泵上的物料能直接掉入集料盒中。

9、本实用新型的优点为：所述的搅拌抽料装置在升降气缸收缩能使桶盖下降，桶盖能盖于料桶上对料桶进行密封，搅拌轴能插入料桶中，搅拌电机驱动桨叶旋转后能对料桶中的物料进行搅拌，在搅拌的同时，气动柱塞泵能抽吸料桶中的物料，抽吸物料时，通过补气管路能对料桶补气，从而防止料桶被吸扁。

1.搅拌抽料装置，包括：底座，在底座上设置有立柱，在立柱的前方设置有一个竖直的升降气缸，升降气缸朝下布置，升降气缸的活塞杆与底座相固定，升降气缸的缸体和立柱之间安装有直线导轨，直线导轨的轨道安装于立柱上，直线导轨的滑块与缸体相固定，升降气缸伸出后，缸体能在立柱的导向下竖直升降，在升降气缸的前方设置有桶盖，桶盖通过连接架与缸体相固定，使得缸体能带着桶盖一起升降，在桶盖上安装有搅拌电机，搅拌电机的输出轴与搅拌轴相对接固定，搅拌轴位于桶盖的下方，搅拌轴上固定有桨叶，升降气缸收缩使桶盖下降后，桶盖能盖于料桶上，搅拌轴能插入料桶中，搅拌电机驱动桨叶旋转后能对料桶中的物料进行搅拌，其特征在于：在桶盖上穿设固定有竖直布置的气动柱塞泵，气动柱塞泵能抽吸料桶中的物料，在桶盖上还开设有补气孔，补气孔上连接有补气管路，抽吸物料时，通过补气管路能对料桶补气；还设置有一个集料盒，集料盒开口的后部上固定有一块安装板，底座固定于安装板上，桶盖、搅拌轴、气动柱塞泵均位于集料盒开口的上方，在集料盒开口上焊接有用于支撑料桶的落料格栅，搅拌轴、桨叶、气动柱塞泵离开料桶后其上所粘的物料能穿过落料格栅掉入集料盒中，在集料盒的底部设置有出料管路。

2.根据权利要求1所述的搅拌抽料装置，其特征在于：在桶盖上螺纹连接有可视窗口，可视窗口上设置有玻璃。

3.根据权利要求1或2所述的搅拌抽料装置，其特征在于：补气孔设置有两个，并且分别设置于桶盖的左右两侧上。

4.根据权利要求1或2所述的搅拌抽料装置，其特征在于：连接架的结构包括：底板，底板通过抱箍与缸体相固定，在底板的左右两侧分别固定有一根挑杆，两根挑杆分别位于桶盖上方的左右两侧，两根挑杆上分别通过螺丝固定有两个焊接块，四个焊接块分别与桶盖相焊接固定。

5.根据权利要求1或2所述的搅拌抽料装置，其特征在于：集料盒上还设置有供料桶抵靠而对料桶进行定位的弧形靠板。

6.根据权利要求1或2所述的搅拌抽料装置，其特征在于：在落料格栅上设置有位于桨叶正下方的大落料口，大落料口的面积大于桨叶的下投影面积，使得桨叶上的物料能直接掉入集料盒中。

7.根据权利要求1或2所述的搅拌抽料装置，其特征在于：在落料格栅上设置有位于气动柱塞泵正下方的小落料口，小落料口的面积大于气动柱塞泵底端的下投影面积，使得气动柱塞泵上的物料能直接掉入集料盒中。
