一种有机硅反应釜搅拌桨的制作方法

本技术涉及反应釜搅拌，具体涉及一种有机硅反应釜搅拌桨。

背景技术：

1、有机硅主要应用于密封、粘合、润滑、涂层、表面活性、脱模、消泡、抑泡、防水、防潮、惰性填充等，随着有机硅数量和品种的持续增长，应用领域不断拓宽，形成化工新材料界独树一帜的重要产品体系，许多品种是其他化学品无法替代而又必不可少的，有机硅在生产中需要用到反应釜进行搅拌。

2、目前反应釜通常需要定期打开清理，以避免内部残留物堆积影响设备性能和后续使用，而且现有反应釜的搅拌桨具有以下问题，搅拌桨连接电机，拆卸是需要卸除电路，电机整体也较重，不便于拆卸，且可拆卸的搅拌桨在反应釜内会有不稳定的情况，亟需设计一种有机硅反应釜搅拌桨来解决上述问题。

技术实现思路

1、本实用新型的目的是提供一种有机硅反应釜搅拌桨，以解决现有技术中的上述不足之处。

2、为了实现上述目的，本实用新型提供如下技术方案：

3、一种有机硅反应釜搅拌桨，包括反应釜，所述反应釜的顶部设置有密封盖，所述反应釜与所述密封盖之间设置有多个固定机构，所述密封盖内转动配合有搅拌杆，所述搅拌杆的周侧设置有多个搅拌叶，所述反应釜的一侧安装有驱动电机；

4、所述搅拌杆的顶端与所述驱动电机的输出端均固定连接有转动盘，两个所述转动盘之间设置有一个连接杆，所述连接杆的两端分别与两个所述转动盘的顶部转动配合，所述反应釜内转动配合有转动环，所述转动环的顶部设置有多个刮板，所述搅拌杆的底端固定连接有支撑板，所述支撑板与所述转动环卡接配合。

5、进一步的，所述密封盖的顶部设置有进料斗，所述反应釜的底部设置有多个支撑腿，所述反应釜底部设置有排料管，所述排料管上设置有阀门。

6、进一步的，所述支撑板的两端均设置有卡块，所述转动环内壁两侧均开设有卡槽，两个所述卡块分别与两个所述卡槽卡接配合。

7、进一步的，所述转动环的顶部设置有多个固定杆，所述固定杆与所述刮板插接配合，所述转动环的底部设置有斜杆，所述斜杆与所述反应釜内壁底部相对应。

8、进一步的，两个所述转动盘的顶部均转动配合有转动轴，所述转动轴的周侧设置有键槽，所述连接杆的两端分别与两个所述键槽卡接配合，两个所述转动轴的顶部均设置有固定片，所述固定片内设置有与所述转动轴顶部螺纹配合的固定栓。

9、进一步的，所述固定机构包括转动配合在所述反应釜一侧的把手、转动配合在所述把手上的拉杆、设置在所述密封盖一侧的挂钩，所述拉杆与所述挂钩相对应，所述密封盖的底部设置有密封圈，所述反应釜的顶部设置有多个插杆，所述密封盖的底部开设有与多个所述插杆相对应的多个插槽。

10、在上述技术方案中，本实用新型提供的一种有机硅反应釜搅拌桨，有益效果为：

11、通过设置的连接杆，能使其中一个转动盘通过连接杆带动另外一个转动盘进行转动，使该转动盘带动搅拌杆进行搅拌加工，从而能在清理反应釜时拆卸连接杆，便于之间将密封盖和搅拌杆卸下，减少需要拆卸电机的麻烦，通过设置的转动环，能使转动环与支撑板进行卡接，使支撑板对搅拌杆进行支撑，在让搅拌杆稳定转动搅拌的同时，能使支撑板通过转动环带动刮板清理反应釜内壁周侧，减少反应釜内壁物料附着的情况。

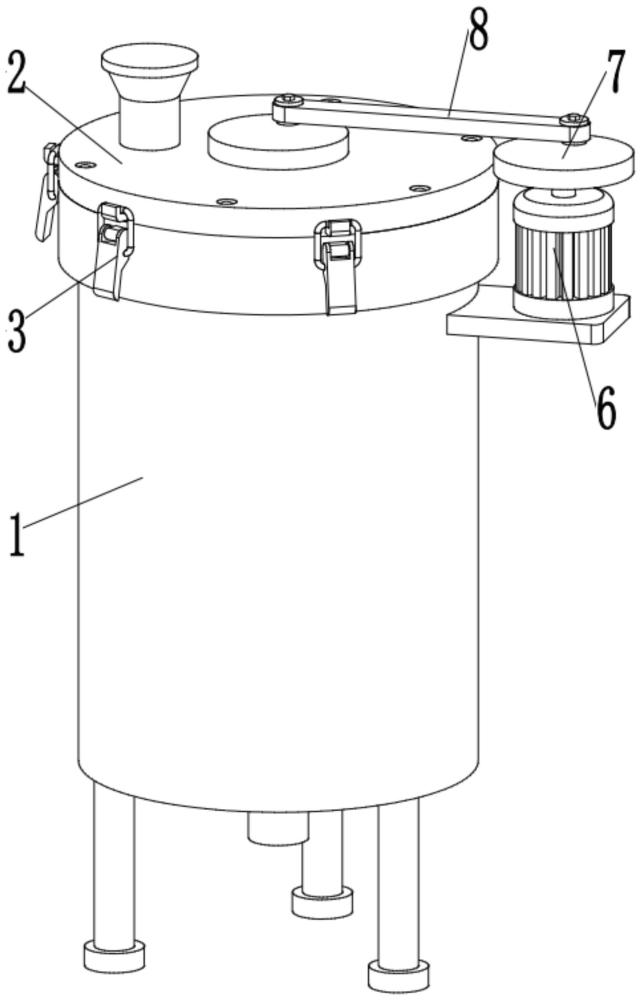

1.一种有机硅反应釜搅拌桨，包括反应釜（1），其特征在于，所述反应釜（1）的顶部设置有密封盖（2），所述反应釜（1）与所述密封盖（2）之间设置有多个固定机构（3），所述密封盖（2）内转动配合有搅拌杆（4），所述搅拌杆（4）的周侧设置有多个搅拌叶（5），所述反应釜（1）的一侧安装有驱动电机（6）；

2.根据权利要求1所述的一种有机硅反应釜搅拌桨，其特征在于，所述密封盖（2）的顶部设置有进料斗（12），所述反应釜（1）的底部设置有多个支撑腿（13），所述反应釜（1）底部设置有排料管（14），所述排料管（14）上设置有阀门（15）。

3.根据权利要求1所述的一种有机硅反应釜搅拌桨，其特征在于，所述支撑板（11）的两端均设置有卡块（16），所述转动环（9）内壁两侧均开设有卡槽（17），两个所述卡块（16）分别与两个所述卡槽（17）卡接配合。

4.根据权利要求1所述的一种有机硅反应釜搅拌桨，其特征在于，所述转动环（9）的顶部设置有多个固定杆（18），所述固定杆（18）与所述刮板（10）插接配合，所述转动环（9）的底部设置有斜杆（19），所述斜杆（19）与所述反应釜（1）内壁底部相对应。

5.根据权利要求1所述的一种有机硅反应釜搅拌桨，其特征在于，两个所述转动盘（7）的顶部均转动配合有转动轴（20），所述转动轴（20）的周侧设置有键槽（21），所述连接杆（8）的两端分别与两个所述键槽（21）卡接配合，两个所述转动轴（20）的顶部均设置有固定片（22），所述固定片（22）内设置有与所述转动轴（20）顶部螺纹配合的固定栓（23）。

6.根据权利要求1所述的一种有机硅反应釜搅拌桨，其特征在于，所述固定机构（3）包括转动配合在所述反应釜（1）一侧的把手（24）、转动配合在所述把手（24）上的拉杆（25）、设置在所述密封盖（2）一侧的挂钩（26），所述拉杆（25）与所述挂钩（26）相对应，所述密封盖（2）的底部设置有密封圈（27），所述反应釜（1）的顶部设置有多个插杆（28），所述密封盖（2）的底部开设有与多个所述插杆（28）相对应的多个插槽（29）。
