一种塑料筒布涂覆装置的制作方法
本技术属于塑料筒布加工,特别是涉及一种塑料筒布涂覆装置。
背景技术:
1、塑料筒布主要采用聚丙烯(pp)、高密度聚乙烯(hdpe)或聚氯乙烯(pvc)等塑料扁丝,通过圆织机设备将塑料扁丝经纬交错编织成圆筒形,广泛用于包装、建筑、农业等领域;为了增强塑料筒布的功能性与适应性,需将熔融树脂或塑料涂层涂覆到塑料筒布表面。
2、在使用涂覆装置对塑料筒布进行涂覆加工时,将材料均匀地涂布在目标表面上,形成一定厚度和质量的涂层,然而在涂抹过程中,可能会导致塑料筒布的位置发生偏移,而使塑料筒布涂覆表面出现不均匀的情况,可能会破坏塑料筒布表面涂覆层的均匀性。
技术实现思路
1、本实用新型的目的在于提供一种塑料筒布涂覆装置,通过设置限位机构,可在对塑料筒布表面进行涂覆时,能够避免涂覆头在对塑料筒布表面进行涂覆时,因涂覆头的移动而导致塑料筒布的位置发生偏移,进而影响塑料筒布表面涂覆的均匀性,且可在涂覆头移动的同时保证塑料筒布的稳定性,进而可保证对塑料筒布表面的涂覆效果,这样可以保证塑料筒布表面涂覆的均匀性,解决了现有的问题。
2、为解决上述技术问题,本实用新型是通过以下技术方案实现的:
3、本实用新型为一种塑料筒布涂覆装置,包括设备主体和限位机构,所述设备主体包括涂覆机主体,所述涂覆机主体外部设置有移动机构,所述移动机构外部设置有连接座,所述连接座内部安装有涂覆头;所述限位机构包括主体框架和下压框架,所述主体框架安装在连接座底部,所述下压框架安装在主体框架底部。
4、进一步地,所述主体框架内部设置有调节滑槽,所述下压框架顶部设置有支杆,所述支杆一端设置有调节滑板,所述调节滑板滑动套接在调节滑槽内部,所述调节滑板两端均设置有限位挡板。
5、通过采用上述技术方案:下压框架位于涂覆头底部,能够在涂覆头对塑料筒布进行涂抹时,对塑料筒布的位置进行下压固定,能够避免塑料筒布在涂覆过程中,因塑料筒布的位置发生偏移而影响涂覆的均匀性。
6、进一步地,所述主体框架内部与调节滑板内部均设置有定位卡槽,所述定位卡槽内部安装有定位销,所述定位销一端设置有推动压板。
7、通过采用上述技术方案:定位卡槽位于主体框架以及调节滑板的内部,且定位卡槽在主体框架内呈线性阵列分布,定位销的形状与定位卡槽的形状相适配,通过将定位销插入定位卡槽内部,能够将调节滑板固定在调节滑槽内部;同时通过将定位销插入不同位置的定位卡槽中,可将调节滑板固定到调节滑槽内的不同位置。
8、进一步地,所述下压框架底部设置有若干缓冲压板,所述缓冲压板为弧形板材。
9、通过采用上述技术方案:缓冲压板位于下压框架底部,且呈线性阵列分布,缓冲压板为弧形板材,且具有一定的弹性,在下压框架对塑料筒布进行下压固定时,缓冲压板可对塑料筒布进行缓冲保护,避免下压框架在下压塑料筒布时,对塑料筒布造成损坏。
10、进一步地,所述主体框架顶部设置有滑动框架,所述滑动框架内部设置有限位滑槽,所述限位滑槽内部设置有限位滑块。
11、通过采用上述技术方案:限位滑块位于连接架两端,限位滑块外壁与限位滑槽内壁滑动接触,在下压框架对塑料筒布进行下压固定时,在调整涂覆头涂覆位置时,可在限位滑块外壁与限位滑槽内壁之间的滑动连接,能使涂覆头进行定向移动。
12、进一步地,所述限位滑块侧壁设置有连接架,所述连接架顶部设置有连接卡板,所述连接卡板固定卡套在连接卡槽内部,所述连接座内部设置有连接卡槽。
13、通过采用上述技术方案:连接卡板位于连接架顶部,连接卡板的形状与连接卡槽的形状相适配,通过将连接卡板固定卡套在连接卡槽内部,可将限位机构安装到连接座底部。
14、本实用新型具有以下有益效果:
15、本实用新型通过设置限位机构,不仅可对塑料筒布进行下压固定,而且可在涂覆头移动的同时对塑料筒布进行下压固定,这样的设置可在对塑料筒布表面进行涂覆时,能够避免涂覆头在对塑料筒布表面进行涂覆时,因涂覆头的移动而导致塑料筒布的位置发生偏移,进而影响塑料筒布表面涂覆的均匀性,且可在涂覆头移动的同时保证塑料筒布的稳定性,进而可保证对塑料筒布表面的涂覆效果。
16、当然,实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

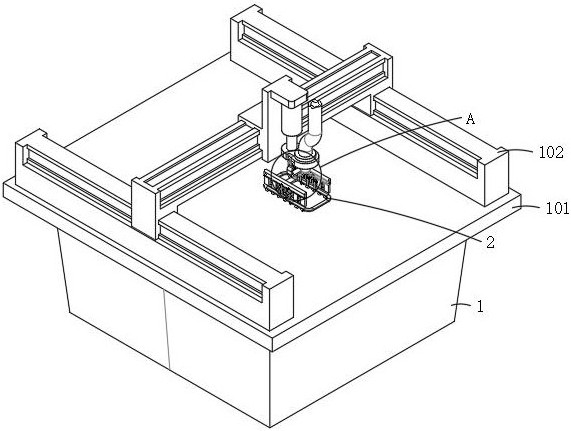

1.一种塑料筒布涂覆装置,包括设备主体(1)和限位机构(2),其特征在于:所述设备主体(1)包括涂覆机主体(101),所述涂覆机主体(101)外部设置有移动机构(102),所述移动机构(102)外部设置有连接座(104),所述连接座(104)内部安装有涂覆头(103);
2.根据权利要求1所述的一种塑料筒布涂覆装置,其特征在于,所述主体框架(201)内部设置有调节滑槽(203),所述下压框架(202)顶部设置有支杆(205),所述支杆(205)一端设置有调节滑板(204),所述调节滑板(204)滑动套接在调节滑槽(203)内部。
3.根据权利要求1所述的一种塑料筒布涂覆装置,其特征在于,所述主体框架(201)内部与调节滑板(204)内部均设置有定位卡槽(206),所述定位卡槽(206)内部安装有定位销(207),所述定位销(207)一端设置有推动压板(215)。
4.根据权利要求1所述的一种塑料筒布涂覆装置,其特征在于,所述下压框架(202)底部设置有若干缓冲压板(208),所述缓冲压板(208)为弧形板材。
5.根据权利要求1所述的一种塑料筒布涂覆装置,其特征在于,所述主体框架(201)顶部设置有滑动框架(209),所述滑动框架(209)内部设置有限位滑槽(210),所述限位滑槽(210)内部设置有限位滑块(211),所述连接座(104)内部设置有连接卡槽(105)。
6.根据权利要求5所述的一种塑料筒布涂覆装置,其特征在于,所述限位滑块(211)侧壁设置有连接架(212),所述连接架(212)顶部设置有连接卡板(213),所述连接卡板(213)固定卡套在连接卡槽(105)内部。
7.根据权利要求2所述的一种塑料筒布涂覆装置,其特征在于,所述调节滑板(204)两端均设置有限位挡板(214)。
