一种二氧化碳捕集封存装置及其方法与流程

本发明涉及二氧化碳捕集封存，尤其涉及一种二氧化碳捕集封存装置及其方法。

背景技术：

1、二氧化碳是一种无色无味的温室气体，是地球生命循环和工业活动的自然产物，人类大量燃烧化石燃料，把亿万年前埋在地下的碳，在短短一两百年里以co2的形式快速释放回大气中。这导致大气中co2的浓度从280ppm飙升到了目前的420ppm以上。导致热量散不出去，全球平均温度持续攀升，因此需要对人类活动额外排放的、导致大气浓度超标的这部分co2进行捕集和封存，捕集封存装置则将空气中的二氧化碳进行捕集，然后注入地下进行封存。

2、传统设备进气口通常是一个固定方向的开口，或者只是一排固定的导流板，气流会直冲吸附板的某个局部区域，导致该区域的吸附剂很快饱和，而边角区域的吸附剂几乎没怎么接触气流，长期处于闲置状态，结果是吸附剂整体利用率低，捕集效率不高，在含尘量较高的环境中，设备的滤网会很快被灰尘、花粉等颗粒物堵塞，堵塞后，进风阻力急剧增大，风机能耗增加，甚至导致进气量不足，系统瘫痪，因此提出一种二氧化碳捕集封存装置及其方法。

技术实现思路

1、本发明的目的是为了解决现有技术中存在固定气流会直冲吸附板的某个局部区域，导致吸附剂整体利用率低，捕集效率不高，设备的滤网堵塞后，进风阻力急剧增大，风机能耗增加，甚至导致进气量不足，系统瘫痪的缺点，而提出的一种二氧化碳捕集封存装置及其方法。

2、为了实现上述目的，本发明采用了如下技术方案：

3、一种二氧化碳捕集封存装置，包括箱体，所述箱体的内侧安装有二氧化碳吸附板，所述箱体的背部安装有抽吸机构，所述箱体的上方安装有加热设备，所述箱体的内侧并处于二氧化碳吸附板的前方滑动设置有过滤板，所述箱体上设置有导向组件，所述导向组件包括箱体外侧转动连接的多个方形板、方形板外侧对称滑动设置的导向板、箱体外侧滑动设置的齿条、箱体上设置的用于驱动过滤板抖动的抖动单元、箱体上设置的带动方形板转动的传动单元，所述方形板与导向板之间安装有弹性单元，所述导向板与过滤板接触时弹性单元使导向板与过滤板始终保持接触，抖动可以震落堵塞在过滤板滤孔深处的颗粒物，刮除可以扫除附着在表面的灰尘，两者结合，实现了过滤板的自清洁，所述箱体在过滤板的前后两侧分别安装有第一风速传感器和第二风速传感器，所述第一风速传感器与第二风速传感器分别对过滤板的前后风速进行检测对比，通过第一风速传感器和第二风速传感器对过滤板两侧的风力进行检测并对比前后的风速差，可以准确地判断过滤板是否发生了堵塞，甚至是破损。

4、上述技术方案进一步包括：

5、所述箱体的内侧对称开设有第一滑动槽，所述第一滑动槽的内侧滑动设置有滑动块，所述滑动块的侧面安装有伸缩杆，所述伸缩杆远离滑动块的一端与第一滑动槽的内壁之间固定连接，过滤板移动时通过滑动块沿着第一滑动槽移动。

6、所述传动单元包括箱体的内侧转动连接有多个转动杆，所述方形板安装在转动杆的外侧，所述转动杆的外侧安装有齿轮，多个所述齿轮均与齿条之间相啮合，齿条移动时带动多个齿轮转动，从而带动方形板和导向板转动。

7、所述抖动单元包括齿条的侧面安装有挤压块，所述箱体的内侧开设有第二滑动槽，所述第二滑动槽的内侧滑动设置有活动板，所述活动板安装在过滤板的侧面。

8、所述活动板与挤压块的端部均为弧形，所述活动板处于挤压块的运动轨迹之上。

9、传动单元还包括箱体的侧面安装有伺服电机，所述伺服电机的输出端安装有推动板，所述推动板的侧面与齿条之间固定连接。

10、所述弹性结构包括方形板的外侧对称安装有支撑块，所述支撑块与导向板之间滑动连接，所述支撑块的端部对称安装有弹簧，两个所述弹簧的端部共同与导向板的内壁之间固定连接。

11、所述箱体的底部安装有排出口。

12、所述箱体的外侧安装有第一支撑板，所述第一风速传感器安装在第一支撑板的内侧，所述箱体的内侧安装有第二支撑板，所述第二风速传感器安装在第二支撑板的内侧。

13、一种二氧化碳捕集封存方法，采用了一种二氧化碳捕集封存装置，包括如下步骤：

14、步骤一：多个方形板带动导向板转动显露出箱体的开口，抽吸机构启动产生吸力将空气通过外界吸入并通过过滤板过滤出杂质后进入箱体的内侧通过二氧化碳吸附板吸附二氧化碳；

15、步骤二：多个方形板带动导向板往复转动实时改变空气进入的角度，方形板转动时带动过滤板抖动并抖落过滤板过滤出的杂质；

16、步骤三：方形板带动导向板转动时，导向板通过弹性单元实时保存与过滤板的接触，通过导向板刮除过滤板表面的杂质。

17、本发明具备以下有益效果：

18、1、本发明中，通过设置导向组件，使方形板和导向板像摆叶一样不断改变进风角度，将原本直吹的、不均匀的气流，打散成均匀的、多角度的气流，让二氧化碳吸附板的整个截面都能高效接触空气，避免了局部饱和、局部浪费的现象，直接提升了吸附剂的利用率和捕集效率，同时带动过滤板进行抖动，转动的导向板与过滤板表面产生滑动接触进行刮除，抖动可以震落堵塞在过滤板滤孔深处的颗粒物，刮除可以扫除附着在表面的灰尘，两者结合，实现了过滤板的自清洁。

19、2、本发明中，通过第一风速传感器和第二风速传感器对过滤板两侧的风力进行检测并对比前后的风速差，可以准确地判断过滤板是否发生了堵塞，甚至是破损。

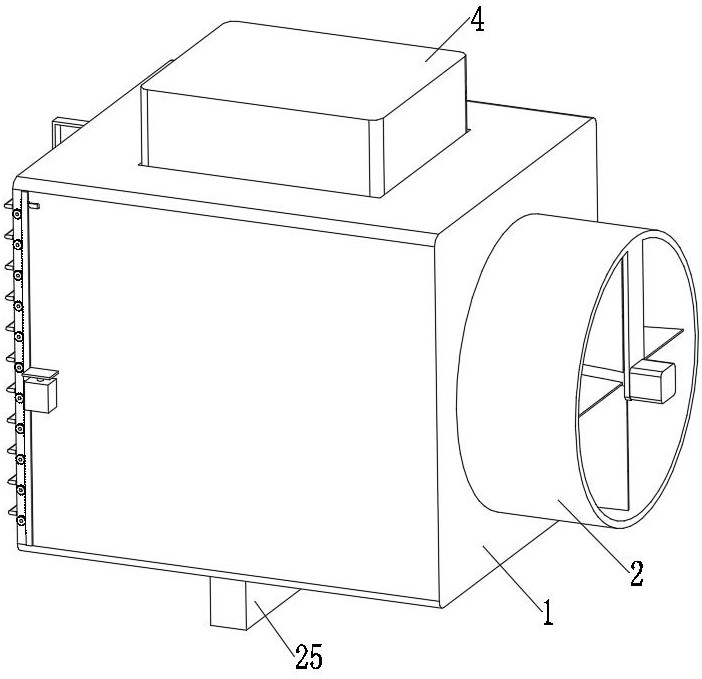

1.一种二氧化碳捕集封存装置，包括箱体（1），其特征在于，所述箱体（1）的内侧安装有二氧化碳吸附板（3），所述箱体（1）的背部安装有抽吸机构（2），所述箱体（1）的上方安装有加热设备（4），所述箱体（1）的内侧并处于二氧化碳吸附板（3）的前方滑动设置有过滤板（5），所述箱体（1）上设置有导向组件，所述导向组件包括箱体（1）外侧转动连接的多个方形板（17）、方形板（17）外侧对称滑动设置的导向板（19）、箱体（1）外侧滑动设置的齿条（11）、箱体（1）上设置的用于驱动过滤板（5）抖动的抖动单元、箱体（1）上设置的带动方形板（17）转动的传动单元，所述方形板（17）与导向板（19）之间安装有弹性单元，所述导向板（19）与过滤板（5）接触时弹性单元使导向板（19）与过滤板（5）始终保持接触，所述箱体（1）在过滤板（5）的前后两侧分别安装有第一风速传感器（22）和第二风速传感器（24），所述第一风速传感器（22）与第二风速传感器（24）分别对过滤板（5）的前后风速进行检测对比。

2.根据权利要求1所述的一种二氧化碳捕集封存装置，其特征在于，所述箱体（1）的内侧对称开设有第一滑动槽（6），所述第一滑动槽（6）的内侧滑动设置有滑动块（8），所述滑动块（8）的侧面安装有伸缩杆（7），所述伸缩杆（7）远离滑动块（8）的一端与第一滑动槽（6）的内壁之间固定连接。

3.根据权利要求1所述的一种二氧化碳捕集封存装置，其特征在于，所述传动单元包括箱体（1）的内侧转动连接有多个转动杆（12），所述方形板（17）安装在转动杆（12）的外侧，所述转动杆（12）的外侧安装有齿轮（13），多个所述齿轮（13）均与齿条（11）之间相啮合。

4.根据权利要求1所述的一种二氧化碳捕集封存装置，其特征在于，所述抖动单元包括齿条（11）的侧面安装有挤压块（14），所述箱体（1）的内侧开设有第二滑动槽（15），所述第二滑动槽（15）的内侧滑动设置有活动板（16），所述活动板（16）安装在过滤板（5）的侧面。

5.根据权利要求4所述的一种二氧化碳捕集封存装置，其特征在于，所述活动板（16）与挤压块（14）的端部均为弧形，所述活动板（16）处于挤压块（14）的运动轨迹之上。

6.根据权利要求3所述的一种二氧化碳捕集封存装置，其特征在于，传动单元还包括箱体（1）的侧面安装有伺服电机（9），所述伺服电机（9）的输出端安装有推动板（10），所述推动板（10）的侧面与齿条（11）之间固定连接。

7.根据权利要求1所述的一种二氧化碳捕集封存装置，其特征在于，所述弹性结构包括方形板（17）的外侧对称安装有支撑块（18），所述支撑块（18）与导向板（19）之间滑动连接，所述支撑块（18）的端部对称安装有弹簧（20），两个所述弹簧（20）的端部共同与导向板（19）的内壁之间固定连接。

8.根据权利要求1所述的一种二氧化碳捕集封存装置，其特征在于，所述箱体（1）的底部安装有排出口（25）。

9.根据权利要求1所述的一种二氧化碳捕集封存装置，其特征在于，所述箱体（1）的外侧安装有第一支撑板（21），所述第一风速传感器（22）安装在第一支撑板（21）的内侧，所述箱体（1）的内侧安装有第二支撑板（23），所述第二风速传感器（24）安装在第二支撑板（23）的内侧。

10.一种二氧化碳捕集封存方法，采用了权利要求1所述的一种二氧化碳捕集封存装置，包括如下步骤：
