一种发电厂电力维护用电线收卷设备的制作方法

本技术涉及电线收卷，尤其涉及一种发电厂电力维护用电线收卷设备。

背景技术：

1、电线一般是缠绕在电缆卷筒上进行收纳和释放的，以便存储和运输；

2、现有技术中，通过电线卷筒对电缆进行卷收时，一般是利用转动部件带动电线卷筒转动，以将电线卷收在电线卷筒上，电线在施工、拆卸、搬运中容易弯曲，会出现电线在电缆卷筒上分布不均，错位卡夹的情况，影响了收卷的效率，针对上述问题申请号为：202322712605.0的文献公开了一种用于发电厂电力维护用电线收卷设备，其包括底座、调直装置、卷收装置；底座沿水平面延伸；调直装置包括架体和调直部；架体固设于底座上端面，架体上端面沿上下方向凹设有安装槽，以安装固定调直部；调直部沿前后方向贯设有过线通道，过线通道包括进线口和出线口；卷收装置，相对过线通道的出线口处设置，包括第一支撑架和卷筒，第一支撑架下端部分固设于底座上，上端部分向上凸设有沿左右方向相对设置的两个第一连接臂，卷筒沿左右方向延伸的轴线转动安装于两个第一连接臂之间；

3、然而通读上述专利文献发现以下不足：由于对不同规格电线收卷时所需的收卷辊规格不同，现有的连接壁上的安装槽大小固定，无法根据使用者需求对连接臂上的安装槽大小进行适当调节，具有一定的局限；而且现有的一般是将收卷轴的两端以插入的方式进行安装，存在不便对收卷进行拆装的缺点，存在改进的空间。

4、因此，本实用新型提供一种发电厂电力维护用电线收卷设备，以解决上述问题。

技术实现思路

1、为解决上述技术问题，本实用新型提供的一种发电厂电力维护用电线收卷设备包括：用于发电厂电力维护的电线收卷辊、底座以及固定机构；

2、所述底座上固定连接有固定板，所述底座上滑动连接有移动板，所述移动板和固定板上均设有对所述电线收卷辊进行限位的固定机构，所述固定板上安装有控制面板，两个所述固定机构均与所述控制面板相连接；

3、所述固定机构包括气缸二、滑块、转轴、齿轮一、固定杆、传动板以及齿轮二，所述固定板和移动板上均开设有安装槽一，两个所述安装槽一内均固定安装有气缸二，通过所述固定板、移动板、气缸一、电动机、固定机构以及控制面板之间的配合设计，不仅能够实现对不同规格大小的所述电线收卷辊进行限位的效果，还方便对所述电线收卷辊进行拆装的效果，提高了灵活性和便捷性。

4、优选的，所述气缸二的一端固定连接有滑块，所述滑块在所述安装槽一内滑动，通过所述气缸二的作用能够对所述滑块进行上下移动调节，所述滑块的顶部转动连接有转轴，所述转轴上固定连接有齿轮一，所述齿轮一与所述电线收卷辊啮合连接，通过所述齿轮一与所述电线收卷辊上的所述齿槽之间的相互作用能够对所述电线收卷辊进行限位和驱动的效果，所述气缸二与所述控制面板相连接。

5、优选的，所述安装槽一内固定连接有两个固定杆，两个所述固定杆上均转动连接有传动板，两个所述传动板的一端均转动安装有齿轮二，两个所述齿轮二均与所述电线收卷辊连接，通过两个所述齿轮二的作用能够进一步对所述电线收卷辊进行限位的效果，提升稳定性。

6、优选的，所述电线收卷辊的两端均开设有多个齿槽，多个所述齿槽均与所述齿轮一和两个所述齿轮二相适配，便于对所述电线收卷辊进行限位。

7、优选的，所述滑块的两侧均固定安装有磁铁，两个所述传动板的一端分别与两个所述磁铁吸附连接，通过两个所述磁铁与两个所述传动板之间的磁力作用，能够使得两个所述传动板随所述滑块的移动而进行移动。

8、优选的，所述移动板滑动连接有安装板，所述安装板与相对应的所述转轴的一端转动连接，所述安装板的一侧固定安装有电动机，所述电动机的输出端与所述转轴固定连接，所述电动机与所述控制面板相连接，通过所述电动机的驱动使得相对应的所述转轴在所述滑块上旋转并带动所述齿轮一转动，同时，所述齿轮一与所述齿槽之间啮合传动，进而使得所述电线收卷辊收卷电线的效果。

9、优选的，所述底座上固定安装有气缸一，所述气缸一的输出端与所述移动板的一侧固定连接，所述气缸一与所述控制面板相连接，通过所述气缸一的驱动可使得所述移动板在所述底座上滑动，从而达到对所述移动板与所述固定板之间的距离进行调节的目的，进而能够实现对不同长度的所述电线收卷辊进行固定的效果，进一步提升了适用范围。

10、与相关技术相比较，本实用新型提供的一种发电厂电力维护用电线收卷设备具有如下有益效果：

11、本实用新型提供一种发电厂电力维护用电线收卷设备，通过所述固定板、移动板、气缸一、电动机、固定机构以及控制面板之间的配合设计，不仅能够实现对不同规格大小的所述电线收卷辊进行限位的效果，还方便对所述电线收卷辊进行拆装的效果，提高了灵活性和便捷性。

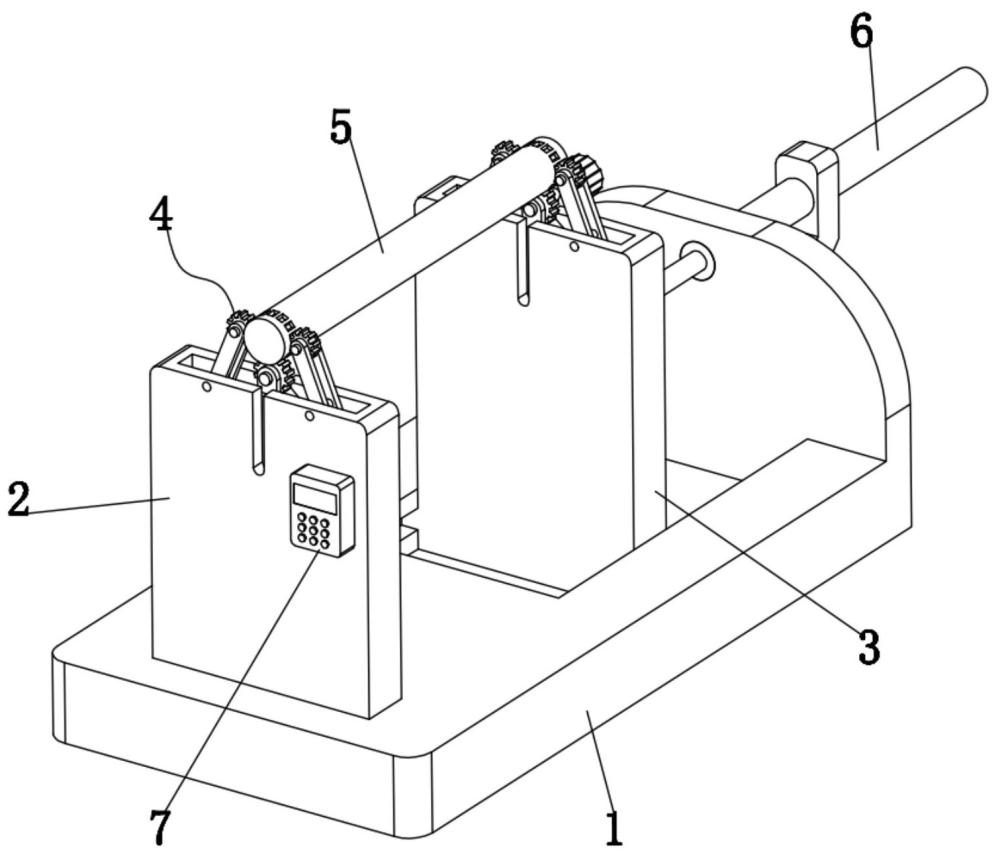

1.一种发电厂电力维护用电线收卷设备，其特征在于，包括用于发电厂电力维护的电线收卷辊（5）、底座（1）以及固定机构（4）；

2.根据权利要求1所述的一种发电厂电力维护用电线收卷设备，其特征在于，所述气缸二（41）的一端固定连接有滑块（42），所述滑块（42）在所述安装槽一内滑动，所述滑块（42）的顶部转动连接有转轴（43），所述转轴（43）上固定连接有齿轮一（44），所述齿轮一（44）与所述电线收卷辊（5）啮合连接。

3.根据权利要求2所述的一种发电厂电力维护用电线收卷设备，其特征在于，所述安装槽一内固定连接有两个固定杆（45），两个所述固定杆（45）上均转动连接有传动板（46），两个所述传动板（46）的一端均转动安装有齿轮二（47），两个所述齿轮二（47）均与所述电线收卷辊（5）连接。

4.根据权利要求3所述的一种发电厂电力维护用电线收卷设备，其特征在于，所述电线收卷辊（5）的两端均开设有多个齿槽（8），多个所述齿槽（8）均与所述齿轮一（44）和两个所述齿轮二（47）相适配。

5.根据权利要求3所述的一种发电厂电力维护用电线收卷设备，其特征在于，所述滑块（42）的两侧均固定安装有磁铁（48），两个所述传动板（46）的一端分别与两个所述磁铁（48）吸附连接。

6.根据权利要求1所述的一种发电厂电力维护用电线收卷设备，其特征在于，所述气缸二（41）与所述控制面板（7）相连接。

7.根据权利要求1所述的一种发电厂电力维护用电线收卷设备，其特征在于，所述移动板（3）滑动连接有安装板，所述安装板与相对应的所述转轴（43）的一端转动连接，所述安装板的一侧固定安装有电动机（9），所述电动机（9）的输出端与所述转轴（43）固定连接，所述电动机（9）与所述控制面板（7）相连接。

8.根据权利要求1所述的一种发电厂电力维护用电线收卷设备，其特征在于，所述底座（1）上固定安装有气缸一（6），所述气缸一（6）的输出端与所述移动板（3）的一侧固定连接，所述气缸一（6）与所述控制面板（7）相连接。
