防爆起重机用刚性导柱与反滚轮双导向抗偏载夹紧吊具的制作方法

本技术涉及起重机吊具领域，具体涉及防爆起重机用刚性导柱与反滚轮双导向抗偏载夹紧吊具。

背景技术：

1、防爆起重机使用场所存在爆炸性气体或粉尘混合物的危险场所，需要满足防爆安全。一台完整的起重机小车主要包括小车架、起升机构等，对起重机小车进行装配前需要先对小车架进行焊接或者将小车架主体端梁与滑轮梁等先进行装配，然后利用吊具将小车架转运到装配平台上，之后在装配平台上对小车架与起升机构等进行装配。目前对小车架进行转运时，大多数都采用链条吊装小车架上的吊耳然后再通过人工牵引，采用此种方法转运时小车架在运输过程中的稳定性无法保证，受起重机重量以及链条质量的影响，会使得转运过程中小车架容易发生摇晃，这就容易导致链条发生断裂或者撞到行人，这不仅会导致链条的报废，还增加了小车架的维修成本，更严重的则会危及工人的生命安全。

技术实现思路

1、针对现有技术的不足，本实用新型提供防爆起重机用刚性导柱与反滚轮双导向抗偏载夹紧吊具。

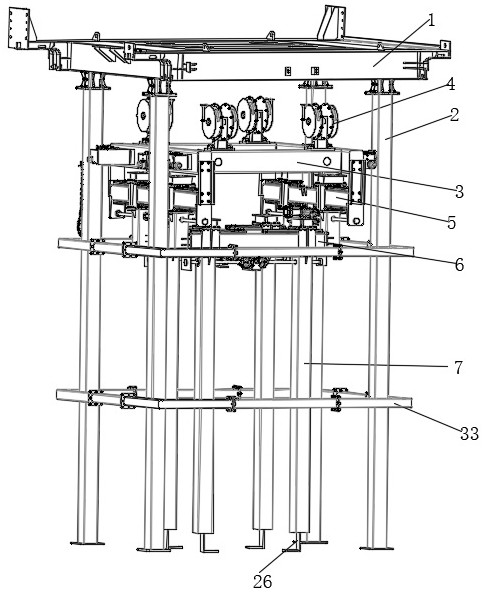

2、本实用新型的技术方案是这样实现的：防爆起重机用刚性导柱与反滚轮双导向抗偏载夹紧吊具，包括顶座，顶座的底部的四个角固定连接有四个刚性导柱，顶座的下方设置有移动架，移动架沿着四个刚性导柱上下升降，移动架的顶部安装有若干个定滑轮，移动架的底部安装有吊具，吊具包括两个间隔设置的固定轨道梁，两个固定轨道梁上行驶有两个移动轨道梁，移动轨道梁与固定轨道梁互相垂直设置，每个移动轨道梁上均移动设置有两个竖向设置的移动刚性导柱，每个移动刚性导柱上设置有两组反滚轮装置。

3、固定轨道梁的顶部和底部均固定连接有两个间隔设置的轨道一，轨道一上滑动设置有两个矩形的滑动座一，每个滑动座一的底部均固定连接有竖直梁，两个竖直梁上均螺纹连接有水平设置的丝杠一，两个丝杠一相对的两端与双轴驱动减速机一的输出轴相连接，双轴驱动减速机一固定连接在固定轨道梁的底部。

4、每个移动轨道梁的两端分别固定连接在两个竖直梁之间，每个移动轨道梁的顶部和底部均固定连接有两个间隔设置的轨道二，轨道二上滑动设置有两个矩形的滑动座二，滑动座二设置在移动轨道梁的外部，移动刚性导柱固定连接在滑动座二的底部。

5、移动刚性导柱均螺纹连接有丝杠二，两个丝杠二相对的两端与双轴驱动减速机二的输出轴相连接，双轴驱动减速机二固定连接在移动轨道梁的底部。

6、每组反滚轮装置包括两个间隔设置的安装板，两个安装板之间穿设置有连接轴，连接轴的外部套设两个间隔设置的有反滚轮架板，两个反滚轮架板之间设置有反滚轮轴，反滚轮轴上通过轴承转动连接有反滚轮，两个反滚轮架板的上部之间设置有横梁一，横梁一上穿设有螺纹杆，螺纹杆的另一端穿过横梁二设置，横梁一与横梁二之间设置有弹簧，弹簧套设在螺纹杆的外部，横梁二固定连接在反滚轮架板的侧面。

7、连接轴上还套设有定位环和摩擦环。

8、四个刚性导柱的外部固定连接有加强支撑框架。

9、本实用新型的有益效果：本实用新型的吊具沿着四个刚性导柱上下移动，每个刚性导柱上还设置有两组反滚轮装置，提升吊具的安全性与稳定性，避免了偏移或者倾斜；两组滚轮共同分担侧向力，不仅有效的减少了滚轮与导柱之间的摩擦损耗，避免了脱轨和啃轨现象，而且延长了吊具的整体寿命；定位环通过轴向约束确保反滚轮与刚性导柱之间的接触面始终对齐；四个l型支撑板勾住小车架，四个l型支撑板的距离可以调整，夹紧小车架，可以实现起吊不同尺寸的小车架。

1.防爆起重机用刚性导柱与反滚轮双导向抗偏载夹紧吊具，包括顶座，顶座的底部的四个角固定连接有四个刚性导柱，其特征在于：顶座的下方设置有移动架，移动架沿着四个刚性导柱上下升降，移动架的顶部安装有若干个定滑轮，移动架的底部安装有吊具，吊具包括两个间隔设置的固定轨道梁，两个固定轨道梁上行驶有两个移动轨道梁，移动轨道梁与固定轨道梁互相垂直设置，每个移动轨道梁上均移动设置有两个竖向设置的移动刚性导柱，每个移动刚性导柱上设置有两组反滚轮装置。

2.根据权利要求1所述的防爆起重机用刚性导柱与反滚轮双导向抗偏载夹紧吊具，其特征在于：固定轨道梁的顶部和底部均固定连接有两个间隔设置的轨道一，轨道一上滑动设置有两个矩形的滑动座一，每个滑动座一的底部均固定连接有竖直梁，两个竖直梁上均螺纹连接有水平设置的丝杠一，两个丝杠一相对的两端与双轴驱动减速机一的输出轴相连接，双轴驱动减速机一固定连接在固定轨道梁的底部。

3.根据权利要求1所述的防爆起重机用刚性导柱与反滚轮双导向抗偏载夹紧吊具，其特征在于：每个移动轨道梁的两端分别固定连接在两个竖直梁之间，每个移动轨道梁的顶部和底部均固定连接有两个间隔设置的轨道二，轨道二上滑动设置有两个矩形的滑动座二，滑动座二设置在移动轨道梁的外部，移动刚性导柱固定连接在滑动座二的底部。

4.根据权利要求3所述的防爆起重机用刚性导柱与反滚轮双导向抗偏载夹紧吊具，其特征在于： 移动刚性导柱均螺纹连接有丝杠二，两个丝杠二相对的两端与双轴驱动减速机二的输出轴相连接，双轴驱动减速机二固定连接在移动轨道梁的底部。

5.根据权利要求3所述的防爆起重机用刚性导柱与反滚轮双导向抗偏载夹紧吊具，其特征在于：每组反滚轮装置包括两个间隔设置的安装板，两个安装板之间穿设置有连接轴，连接轴的外部套设两个间隔设置的有反滚轮架板，两个反滚轮架板之间设置有反滚轮轴，反滚轮轴上通过轴承转动连接有反滚轮，两个反滚轮架板的上部之间设置有横梁一，横梁一上穿设有螺纹杆，螺纹杆的另一端穿过横梁二设置，横梁一与横梁二之间设置有弹簧，弹簧套设在螺纹杆的外部，横梁二固定连接在反滚轮架板的侧面。

6.根据权利要求3所述的防爆起重机用刚性导柱与反滚轮双导向抗偏载夹紧吊具，其特征在于：连接轴上还套设有定位环和摩擦环。

7.根据权利要求3所述的防爆起重机用刚性导柱与反滚轮双导向抗偏载夹紧吊具，其特征在于：四个刚性导柱的外部固定连接有加强支撑框架。
