一种吨袋包装机的升降调节机构的制作方法

本技术涉及吨袋包装机，更具体地说，本技术涉及一种吨袋包装机的升降调节机构。

背景技术：

1、吨袋包装机是用于散装马铃薯包装灌袋的设备，配置包括覆胶提升筛网、可逆布料皮带和液压升降平台，升降平台通过操作手柄控制，保证装袋时物料逐层填充，几乎没有跌落高度和落料冲击，避免落差过大损伤马铃薯表皮，是较大规模马铃薯生产、仓储企业实现马铃薯仓储机械化的最佳选择。

2、但是，其在实际的使用过程中，仍然存在一些问题，如：上述的吨袋包装机通常通过下料管来连接袋口以供物料灌入吨袋，并利用挂钩等来钩挂吨袋的提手以保持吨袋形状，然而，当将升降平台移动到靠近吨袋挂架的位置，以降低马铃薯的落料高度时，吨袋底部与升降平台贴近，也会随之上升，导致底部褶皱堆积在平台顶部，这样，马铃薯落料时会压盖在这些褶皱上方，增加了吨袋展开的难度，而随着平台下降和物料堆积的重力作用，吨袋的褶皱会逐渐展开，这会增加马铃薯表面与袋子之间的摩擦，从而导致马铃薯表面的损伤现象。

技术实现思路

1、为了克服现有技术的上述缺陷，本实用新型提供一种吨袋包装机的升降调节机构，以解决在现有技术中马铃薯落料时会压盖在吨袋的褶皱上方，增加了吨袋展开的难度，而吨袋逐渐展开时，会增加马铃薯表面与袋子之间的摩擦的问题。

2、为解决上述技术问题，本实用新型提供如下技术方案：一种吨袋包装机的升降调节机构，包括

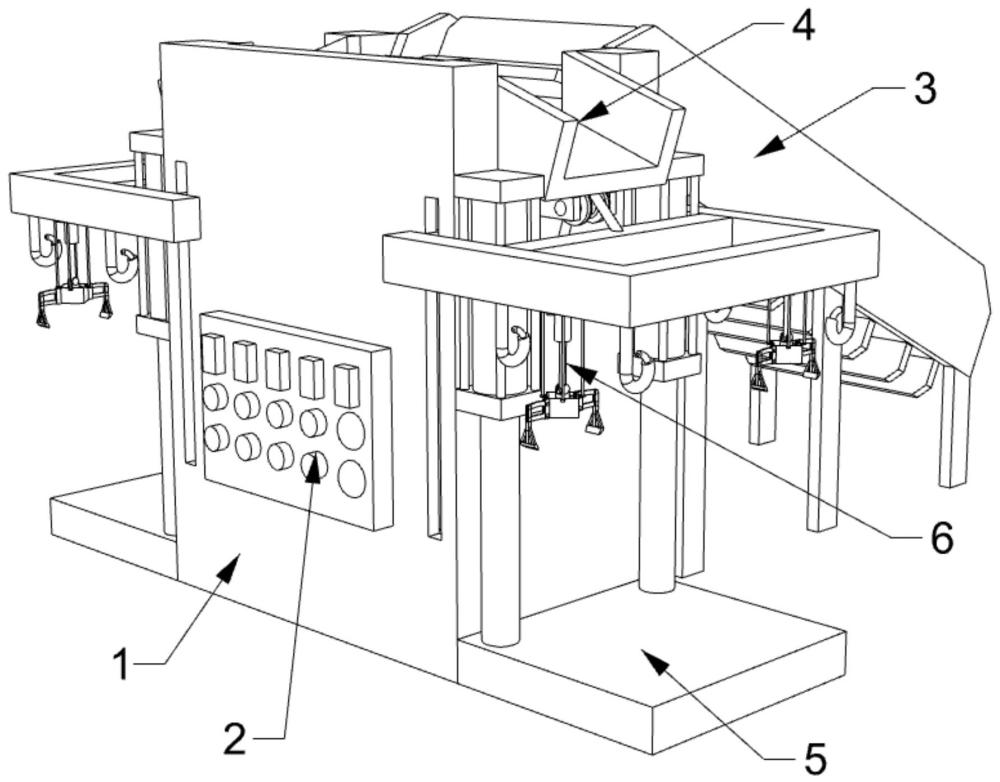

3、包装机主体，所述包装机主体正面一侧的表面固定安装有控制器，所述包装机主体的背面一侧设置有提升上料机，所述包装机主体的顶部设置有出料机，所述包装机主体的左右两侧均设置有升降调节组件；

4、所述升降调节组件包括吨袋挂架，所述吨袋挂架的端部与包装机主体的内表面滑动安装，所述吨袋挂架的底部固定安装有吨袋夹持组件；

5、所述吨袋夹持组件包括框架体、电动推杆、夹臂机构，所述框架体的顶部与吨袋挂架的底面固定安装，所述电动推杆设置在框架体的内部，且所述电动推杆的顶端与框架体顶部的底面固定安装，所述电动推杆的底端固定安装有活动块，所述夹臂机构对称设置有两组，两组所述夹臂机构的端部与所述活动块的两侧表面固定安装。

6、其中，所述夹臂机构包括固定块、短连杆、长连杆一、长连杆二，所述固定块的一端与活动块的表面固定连接，且另一端与短连杆的顶端转动安装，所述长连杆一的一端与短连杆的底端转动安装，且另一端转动安装有竖杆，所述长连杆一的中部与活动块底部的中部转动安装，所述长连杆二的一端与活动块底部的中部转动安装，且另一端与竖杆的内表面转动安装，所述竖杆的底端固定安装有夹块。

7、其中，所述升降调节组件还包括升降平台、液压缸、挂架升降机构、弹簧伸缩挂钩，所述升降平台的顶部与液压缸的底端固定安装，所述液压缸的表面与包装机主体的侧面固定安装，所述吨袋挂架中部的表面与挂架升降机构的端部固定连接，所述弹簧伸缩挂钩的顶端与吨袋挂架的底面固定安装。

8、其中，所述挂架升降机构包括竖板、电机、辊轴、滑轮、钢丝绳，所述竖板的底部与包装机主体的内表面固定安装固定，所述电机设置在竖板的侧面，所述电机的输出端固定安装有辊轴，所述辊轴两端的外表面与竖板的内表面转动安装，所述滑轮的侧端与包装机主体的表面固定安装，所述钢丝绳的一端与辊轴的表面固定安装，且另一端与吨袋挂架的顶面固定安装，所述钢丝绳的表面与滑轮中部的表面活动安装。

9、其中，所述提升上料机顶部的两侧与包装机主体顶部的内壁相贴合，所述提升上料机的内部设置有若干个提升筛，用于承托马铃薯物料向包装机主体顶部的出料机处运输。

10、其中，所述控制器分别与液压缸、电机、电动推杆电性连接。

11、与现有技术相比，本实用新型的有益效果是：

12、上述方案中，通过设置吨袋夹持组件，在工作人员将吨袋的提手钩挂在吨袋挂架底部的四个弹簧伸缩挂钩上后，可以将吨袋的多余的袋体在靠近吨袋提手的下方进行一定的交替折叠，接着，将其折叠部分放置在两组夹臂机构之间后，控制电动推杆收缩，带动连接的活动块向上移动，带动连接的固定块上移，牵引短连杆上移的同时，带动连接的长连杆一沿着与活动块套接位置为轴心进行转动，长连杆二同步平行转动，使得二者端部转动套接的竖杆向下移动的同时向活动块的中心位置靠拢，带动底端连接的夹块将吨袋的折叠部位进行一定的夹固，在马铃薯下料过程中，随着升降平台的下移，逐渐展开，从而解决吨袋底部褶皱堆积在升降平台顶部，而使得马铃薯落料时压盖在这些褶皱上方，增加了吨袋展开的难度的问题。

13、上述方案中，通过设置升降调节组件，在进行挂袋时，工作人员控制电机转动，带动输出端连接的辊轴转动，使得其表面连接的钢丝绳放松，钢丝绳另一端连接的吨袋挂架沿着包装机主体表面的滑槽向下移动，从而便于工作人员进行挂袋操作，并在完成挂袋后，控制吨袋挂架升高到高处，并同时控制升降平台与吨袋挂架上移到合适高度，在之后的马铃薯下料过程中，控制液压缸逐渐伸长，带动升降平台以及其上承托的吨袋和物料逐渐下移，从而实现保证装袋时物料逐层填充，降低马铃薯下料的跌落高度和落料冲击等情况，提高物料的质量。

1.一种吨袋包装机的升降调节机构，其特征在于，包括

2.根据权利要求1所述的吨袋包装机的升降调节机构，其特征在于，所述夹臂机构（63）包括固定块（630）、短连杆（631）、长连杆一（632）、长连杆二（633），所述固定块（630）的一端与活动块（62）的表面固定连接，且另一端与短连杆（631）的顶端转动安装，所述长连杆一（632）的一端与短连杆（631）的底端转动安装，且另一端转动安装有竖杆（634），所述长连杆一（632）的中部与活动块（62）底部的中部转动安装，所述长连杆二（633）的一端与活动块（62）底部的中部转动安装，且另一端与竖杆（634）的内表面转动安装，所述竖杆（634）的底端固定安装有夹块（635）。

3.根据权利要求1所述的吨袋包装机的升降调节机构，其特征在于，所述升降调节组件（5）还包括升降平台（50）、液压缸（51）、挂架升降机构（53）、弹簧伸缩挂钩（54），所述升降平台（50）的顶部与液压缸（51）的底端固定安装，所述液压缸（51）的表面与包装机主体（1）的侧面固定安装，所述吨袋挂架（52）中部的表面与挂架升降机构（53）的端部固定连接，所述弹簧伸缩挂钩（54）的顶端与吨袋挂架（52）的底面固定安装。

4.根据权利要求3所述的吨袋包装机的升降调节机构，其特征在于，所述挂架升降机构（53）包括竖板（530）、电机（531）、辊轴（532）、滑轮（533）、钢丝绳（534），所述竖板（530）的底部与包装机主体（1）的内表面固定安装固定，所述电机（531）设置在竖板（530）的侧面，所述电机（531）的输出端固定安装有辊轴（532），所述辊轴（532）两端的外表面与竖板（530）的内表面转动安装，所述滑轮（533）的侧端与包装机主体（1）的表面固定安装，所述钢丝绳（534）的一端与辊轴（532）的表面固定安装，且另一端与吨袋挂架（52）的顶面固定安装，所述钢丝绳（534）的表面与滑轮（533）中部的表面活动安装。

5.根据权利要求1所述的吨袋包装机的升降调节机构，其特征在于，所述提升上料机（3）顶部的两侧与包装机主体（1）顶部的内壁相贴合，所述提升上料机（3）的内部设置有若干个提升筛，用于承托马铃薯物料向包装机主体（1）顶部的出料机（4）处运输。

6.根据权利要求1所述的吨袋包装机的升降调节机构，其特征在于，所述控制器（2）分别与液压缸（51）、电机（531）、电动推杆（61）电性连接。
