具有滑动板的提升装置的制作方法

本发明涉及与容器（比如例如具有圆柱形或多面体形状的容器，比如瓶子、管状容器、桶状容器等）的传送相关的，尤其涉及一种具有滑动板的提升装置。

背景技术：

1、通常，旨在装填相应产品的空容器堆积并储存在储存场地（比如例如料斗），这些容器在该储存场地中是以散装的形式布置的，即轴向纵轴线以随机构型布置。

2、这些容器必须从料斗拾取并传送到布置在该料斗上方的运输线上，以将这些容器朝向入口或工作站和/或自动机器运输，这些工作站和/或自动机器旨在对这些容器执行各种工艺流程，为将相应产品随后插入其内部做好准备。

3、必须将这些容器释放并放置在运输线上，布置成其轴向纵轴线与运输线的运输方向平行；换而言之，这些容器必须是侧放的（即，放倒构型），并且以其侧表面的部分的一部分搁置在运输线上，而不是直立的，这种情况可能导致对随后将在这些容器上执行的操作产生问题。

4、用于将以散装方式布置在料斗（或其他储存场地）中的容器传送至运输线上方的已知方式是使用具有滑动板的提升装置，这些滑动板可以相对于彼此滑动。

5、已知类型的提升装置被实现为包括一系列板，这些板布置成相邻且彼此面对（即，彼此并排），并且可以启动这些板来相对于彼此进行交替平移。

6、这些板相对于垂直平面倾斜布置，使得该系列板中的最后一块板布置在运输线的一侧（即，这些板朝向该运输线倾斜）。

7、这些板相对于彼此交错布置，并且可以启动这些板来相对于彼此进行平移，使得彼此相邻的两块板（即，第一前板和第二后板）能够相对于彼此循环往复地呈现以下工作构型：

8、第一工作构型，其中前板的上边缘位于后板的上边缘的下方，从而形成用于抵靠并支撑容器的台阶；

9、以及第二工作构型，其中前板相对于后板向上平移，使得前板的上边缘朝向后板的上边缘移动而提升容器，从而使得容器由于这些板的倾斜而传递到后板的上边缘上。

10、这样，随着上述移动在提升装置中存在的所有板之间反复进行，容器将从在料斗中收集容器的下方进给位置向上传送，从一块板的上边缘传递到下一块板的上边缘，直至到达并被支撑搁置在提升装置的最后一块板的上边缘上，该最后一块板布置在运输线的侧部。

11、该提升装置的最后一块板的向上平移将使得布置成搁置在相应上边缘上的容器被传送到运输线上。

12、由于容器是以散装方式布置的（即，就其轴向纵轴线的取向而言以随机方式布置），当它们被板式提升装置拾取并向上传送时，可能会发生的情况是，一些容器已经布置成放倒状态（即，以平放状态搁置在这些板的上边缘上），同时轴向纵轴线与这些板的上边缘平行，并且这些容器随后以这种取向到达最后一块板上。

13、在这些情况下，这些容器将在被正确取向并布置在运输线上的状况下被传送。

14、可能会出现这样的情况，备选地，容器以不同取向和构型到达最后一块板的上边缘，同时例如其底部搁置在最后一块板的上边缘上。

15、在这种构型中，可能发生的情况是，容器被传送到运输线上，基本上保持竖立，即其底部搁置在运输线上。

16、如前所述，这构成了一个缺点。

17、在容器非常高的情况下（即它们相对于其横向尺寸具有普遍且明显的纵向延伸），当启动运输线时它们可能会自行翻倒，或者可以设置专门的抵靠元件或绊倒元件，以抵靠在前进期间已经保持竖立的容器，并在运输线上使这些容器向其侧面绊倒。

18、然而，这些情况的实现并不总是完全确定的。

19、相反，在容器具有矮胖形状的情况下（即，横向尺寸与其纵向延伸基本相当），并且当其横向截面并非完全圆形时，使它们落在运输线上，将它们放倒布置成其纵向轴线与运输线平行并布置成以其侧表面的一部分搁置，这样做更有问题，即使实际上并非不可能。

技术实现思路

1、因此，本发明的目的在于描述一种具有滑动板的新型提升装置，其能够消除现有技术中的上述缺点，如上所述。

2、尤其是，本发明的一个目的在于提供一种具有滑动板的新型提升装置，其能够实现在运输线上随机布置和取向的容器的传送，将这些容器布置成其轴向纵轴线与运输线平行且布置成以其侧表面的一部分搁置在运输线上，而无论这些容器（尤其是那些具有矮胖形状的容器，其横向尺寸与纵向延伸基本相当）的实际形状是怎样的。

3、根据权利要求书实现了上述目的。

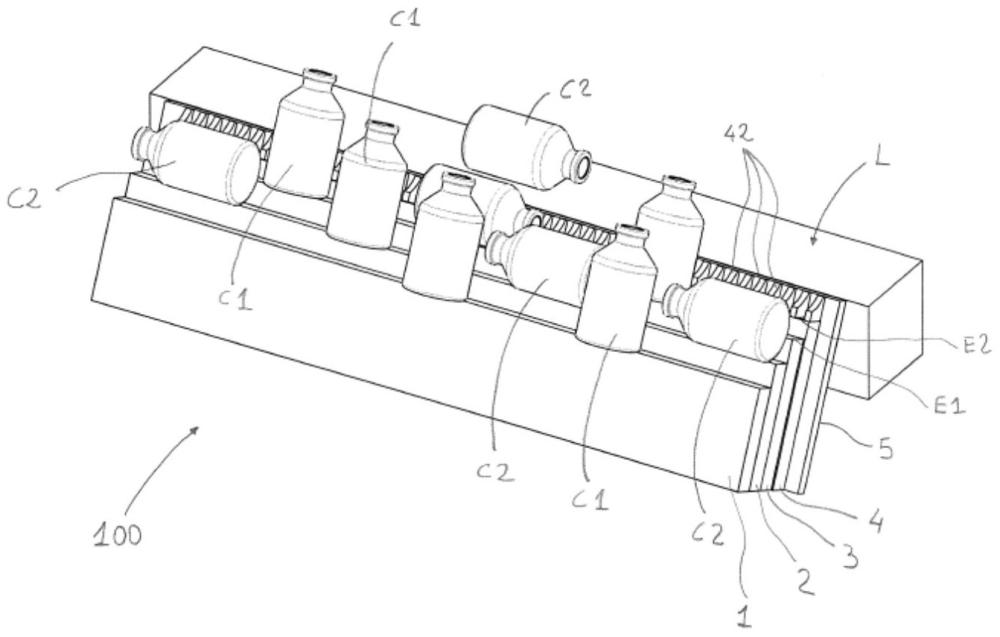

1.一种具有滑动板的提升装置（100），用于向上传送以散装方式布置成其轴向纵轴线（v1、v2）以随机位置取向的容器（c1、c2），并且用于将所述容器（c1、c2）卸载到运输线（l）上，所述提升装置包括：

2.根据权利要求1所述的提升装置（100），所述提升装置包括位于所述最后一块板（4）与所述运输线（l）之间的抵靠壁部（5），所述抵靠壁部的上边缘（51）布置在至少等于所述运输线（l）的高度处，从而当所述最后一块板（4）的前板（3）平移到相应的第二工作构型（o2）时为被传送到所述最后一块板（4）的所述上边缘（e2）上的所述容器（c1、c2）形成支撑壁部，并且其中所述最后一块板（4）能够向上平移，使得相应的上边缘（e2）越过所述抵靠壁部（5）的所述上边缘（51），并且其中所述本体（41）的抵靠元件（42）在尺寸方面设计成且构造为当所述本体（41）相对于所述最后一块板（4）的所述上边缘（e2）移动并布置成所述伸出构型（r2）时占据邻近所述抵靠壁部（5）且靠近所述抵靠壁部（5）的所述上边缘（51）的空间的一部分。

3.根据权利要求2所述的提升装置（100），其中所述最后一块板（4）和所述本体（41）相互构造为使得所述本体（41）在所述最后一块板（4）的前板（3）向上平移到相应的第二工作构型（o2）之前相对于所述最后一块板（4）的所述上边缘（e2）移动并布置成所述伸出构型（r2），以便将搁置在相应的上边缘（e1）上的所述容器（c1、c2）朝向所述最后一块板（4）的所述上边缘（e2）传送，从而所述抵靠元件（42）能够抵靠传送到所述最后一块板（4）的所述上边缘（e2）上的所述容器（c1、c2）。

4.根据权利要求2所述的提升装置（100），其中所述最后一块板（4）和所述本体（41）相互构造为使得所述本体（41）在所述最后一块板（4）的前板（3）向上平移到相应的第二工作构型（o2）之前相对于所述最后一块板（4）布置成所述缩回构型（r1），以将搁置在相应的上边缘（e1）上的所述容器（c1、c2）朝向所述最后一块板（4）的所述上边缘（e2）传送，同时所述本体（41）相对于所述最后一块板（4）的所述上边缘（e2）移动并布置成所述伸出构型（r2），从而所述抵靠元件（42）抵靠传送到所述最后一块板（4）的所述上边缘（e2）上的所述容器（c1、c2）。

5.根据上述权利要求中任一项所述的提升装置（100），其中所述抵靠元件（42）的上端（420）成形为凹面，所述凹面的尺寸和型面相对于所述容器（c1）的侧表面的一部分进行相应设计，或者上端为纺锤形。
