一种用于楼梯扶手的辅助提菜滑动装置的制作方法

本发明涉及辅助搬运工具，具体为一种用于楼梯扶手的辅助提菜滑动装置。

背景技术：

1、在老旧多层住宅、无电梯居民楼中，老年人、体弱人群日常采购蔬菜、米面、生活用品后，需要手提重物攀爬楼梯，长期负重上楼极易造成手腕劳损、腰背酸痛，甚至因重物拉扯失去平衡，发生摔倒、踏空等安全事故。目前市面上缺少适配楼梯扶手的专用负重辅助工具，现有解决方式存在诸多缺陷：

2、第一，纯手提布袋、塑料筐无荷载转移结构，全部重量由手部、手臂承担，老年人肌力不足，短距离攀爬也十分吃力，长期加重关节负担。

3、第二，普通手拉爬楼轮车体积大、重量重，楼梯狭窄过道难以通行，无法贴合扶手借力，转弯、窄楼梯使用受限。

4、第三，缺少单向防滑制动结构，负重上楼时若手部松懈，重物会沿扶手快速下滑，极易拖拽使用者失衡摔倒，安全隐患突出。

5、第四，传统借力工具适配性差，无法适配粗细不同的金属、实木楼梯扶手，夹持不牢固，滑动过程易脱离扶手，重物坠落。

6、第五，缺少可调节承载固定结构，菜篮、布袋、纸箱等不同规格杂物无法稳定悬挂，搬运过程易侧翻掉落，为此，提出一种用于楼梯扶手的辅助提菜滑动装置。

技术实现思路

1、有鉴于此，本发明提供一种用于楼梯扶手的辅助提菜滑动装置，以解决或缓解现有技术中存在的技术问题，至少提供一种有益的选择。

2、本发明的技术方案是这样实现的：一种用于楼梯扶手的辅助提菜滑动装置，包括主体承载架、扶手配合部、单向锁止组件以及承重悬挂部；所述扶手配合部装配于所述主体承载架，所述扶手配合部用于与楼梯扶手相配合，并可沿楼梯扶手的长度方向移动；所述单向锁止组件设于所述主体承载架与所述扶手配合部之间，或与扶手配合部一体化设置，用于限制所述扶手配合部仅可沿楼梯扶手向上的方向单向移动，当装置受到向下的作用力时自动锁止；所述承重悬挂部设置于所述主体承载架上，用于悬挂待搬运重物；重物的重量通过所述扶手配合部传递至楼梯扶手，实现载荷转移。

3、进一步优选的，所述扶手配合部为至少一个滚轮，所述滚轮的轮面设置为适配楼梯扶手外形的v型、u型或弧形凹槽结构。

4、进一步优选的，所述滚轮的外侧壁套设有防滑套，或滚轮表面采用防滑材质一体制成。

5、进一步优选的，所述单向锁止组件为单向轴承；所述单向轴承的内圈与所述主体承载架固定连接，所述单向轴承的外圈与所述滚轮固定连接，通过单向轴承限制滚轮仅可沿楼梯扶手向上的方向转动。

6、进一步优选的，所述主体承载架包括同轴设置的连接杆与握手杆，所述扶手配合部装配于所述握手杆的外侧壁。

7、进一步优选的，所述承重悬挂部的表面开设有限位凹槽，用于约束重物提手防止滑动脱落；所述承重悬挂部和/或主体承载架的握持区域包覆有柔性防滑层。

8、进一步优选的，所述连接杆、握手杆与扶手配合部之间为可拆卸连接，便于拆装收纳与部件更换。

9、进一步优选的，所述主体承载架上还装配有动力辅助组件，用于驱动扶手配合部沿楼梯扶手向上移动，提供电动助力。

10、本发明实施例由于采用以上技术方案，其具有以下优点：

11、本发明依托楼梯扶手承接重物主要重量，杠杆结构分散手部受力，老年人、体弱人群提菜、提重物爬楼大幅减轻手臂、腰背负担，避免劳损，单向锁止组件，仅可向上爬升，下滑自动锁止，杜绝重物拖拽人体失衡、踏空摔倒的安全隐患，使用安全性高，较重米面、果蔬也可轻松上楼。

12、上述概述仅仅是为了说明书的目的，并不意图以任何方式进行限制。除上述描述的示意性的方面、实施方式和特征之外，通过参考附图和以下的详细描述，本发明进一步的方面、实施方式和特征将会是容易明白的。

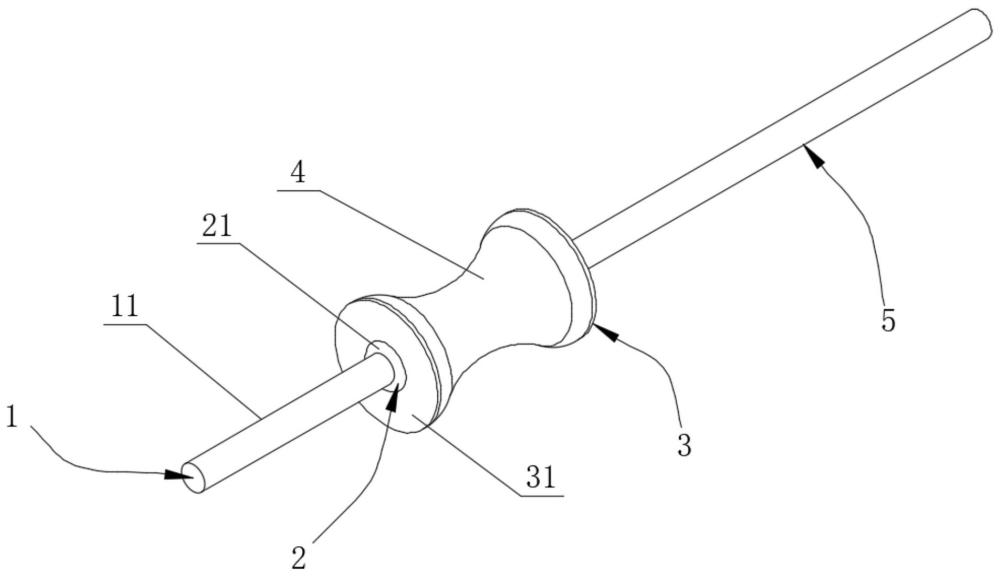

1.一种用于楼梯扶手的辅助提菜滑动装置，其特征在于：包括主体承载架（1）、扶手配合部（3）、单向锁止组件（2）以及承重悬挂部（5）；所述扶手配合部（3）装配于所述主体承载架（1），所述扶手配合部（3）用于与楼梯扶手相配合，并可沿楼梯扶手的长度方向移动；所述单向锁止组件（2）设于所述主体承载架（1）与所述扶手配合部（3）之间，或与扶手配合部（3）一体化设置，用于限制所述扶手配合部（3）仅可沿楼梯扶手向上的方向单向移动，当装置受到向下的作用力时自动锁止；所述承重悬挂部（5）设置于所述主体承载架（1）上，用于悬挂待搬运重物；重物的重量通过所述扶手配合部（3）传递至楼梯扶手，实现载荷转移。

2.根据权利要求1所述的一种用于楼梯扶手的辅助提菜滑动装置，其特征在于：所述扶手配合部（3）为至少一个滚轮（31），所述滚轮（31）的轮面设置为适配楼梯扶手外形的v型、u型或弧形凹槽结构。

3.根据权利要求2所述的一种用于楼梯扶手的辅助提菜滑动装置，其特征在于：所述滚轮（31）的外侧壁套设有防滑套（4），或滚轮（31）表面采用防滑材质一体制成。

4.根据权利要求2所述的一种用于楼梯扶手的辅助提菜滑动装置，其特征在于：所述单向锁止组件（2）为单向轴承（21）；所述单向轴承（21）的内圈与所述主体承载架（1）固定连接，所述单向轴承（21）的外圈与所述滚轮（31）固定连接，通过单向轴承（21）限制滚轮（31）仅可沿楼梯扶手向上的方向转动。

5.根据权利要求1所述的一种用于楼梯扶手的辅助提菜滑动装置，其特征在于：所述主体承载架（1）包括同轴设置的连接杆（11）与握手杆（12），所述扶手配合部（3）装配于所述握手杆（12）的外侧壁。

6.根据权利要求1所述的一种用于楼梯扶手的辅助提菜滑动装置，其特征在于：所述承重悬挂部（5）的表面开设有限位凹槽，用于约束重物提手防止滑动脱落；所述承重悬挂部（5）和/或主体承载架（1）的握持区域包覆有柔性防滑层。

7.根据权利要求5所述的一种用于楼梯扶手的辅助提菜滑动装置，其特征在于：所述连接杆（11）、握手杆（12）与扶手配合部（3）之间为可拆卸连接，便于拆装收纳与部件更换。

8.根据权利要求1所述的一种用于楼梯扶手的辅助提菜滑动装置，其特征在于：所述主体承载架（1）上还装配有动力辅助组件，用于驱动扶手配合部（3）沿楼梯扶手向上移动，提供电动助力。

9.一种利用楼梯扶手辅助搬运重物的方法，配套如权利要求1-8任意一项所述的一种用于楼梯扶手的辅助提菜滑动装置，其特征在于：通过扶手配合部（3）将装置搭接于楼梯扶手，将重物挂载于装置的承重部，使重物载荷通过扶手配合部（3）转移至楼梯扶手；通过单向锁止组件（2）限制装置仅可沿楼梯扶手向上移动，向下受力时自动锁止。
