一种利用抓叉车装卸货物的周转箱和方法与流程

本发明一种涉及仓储物流领域的货物容器，尤其涉及一种利用抓叉车自动装卸货物的周转箱和方法。

背景技术：

1、在商业活动中散装零碎的货物并且品种类别多的货物在同一货场存储转移装卸时存在很多问题，特别体现在再生资源废品领域的回收.分拣.搬运.装卸每个环节，问题一：货物直接堆在地面占用地面面积大，问题二：货物与货物之间没有隔离边界容易造成混合，问题三：脏污货物直接接触地面污染地面，坚硬尖锐的货物破坏地面，问题四：货物转移搬运装卸费工费时费力，问题五：再生资源废品回收站场地普遍采用抓车装卸货物，抓车抓取零碎的货物不仅量小而且工作时还造成地面抛洒需经常清扫所以效率不高，问题六：市面上现有周转箱大多是为叉车准备的，现有技术叉车利用周转箱卸零碎散货还不够流畅，需要人工辅助完成。

2、因此，提供一种利用抓叉车自动装卸货物的货物周转箱和方法来解决以上问题。

技术实现思路

1、本发明提供了一种利用抓叉车自动装卸货物的周转箱和方法，用来发明解决零碎.品种多的货物从存储到搬运装卸全程工作中利用叉抓车一次性完成一种新型货物周转箱，让工作省工省时省力，让场所货物井然有序地面干净卫生。

2、为了解决上述问题为了达到省工省时省力的目的，本发明采用以下技术方法。

3、本发明提供了一种利用抓叉车自动装卸货物的周转箱和方法，周转箱结构主体包括底座.箱体左面.箱体右面.箱体前面.箱体后面，其特征在于箱体前面有挂钩，抓车叉车工作时能与车上的挂钩销自锁咬合，箱体左面有箱板开关，箱后面有后箱板，后箱板上方有轴能打开关闭，抓叉车用周转箱工作时举高向下倾斜角度后箱板开关会自动打开，箱体后面有后箱板拦挡，后箱板开关自动打开后，后箱板拦挡随之打开，后箱板随之打开，周转箱里的货随之从箱体流出，做到抓叉车工作时没有人工辅助整套动作由周转箱水平角度的改变靠重力的作用自动完成。由于废品类别的废泡沫.废纸.废塑料.饮料瓶.易拉罐等有占用空间大重量轻的特点所以周转箱长宽设计的也比较大，设计的周转箱体积比较大，用来提高抓叉车的一次性搬运能力，用来最大的提高抓叉车的工作效率。

4、所述的周转箱前面有两个挂钩，当抓车齿的长度比周转箱前后面的长度短很多时，两个挂钩设计朝上，抓车上的挂钩销设计高度高于挂钩的设计高度，当抓车工作抓齿插入箱底上起时周转箱后面因悬空下垂，周转箱前面上扬，周转箱前面的挂钩随之上扬与抓车上的挂钩销自动挂住咬合，叉车齿的长度要比抓车抓齿长很多当这种情况两个挂钩设计朝下，叉车上的挂钩销设计高度低于挂钩的设计高度，当叉车工作叉齿插入箱底上起时，叉车上的挂钩销随之上起与周转箱前面的挂钩自动挂住咬合。

5、所述的周转箱左面有后箱板自动开关，后箱板自动开关是靠周转箱倾斜角度靠自身的重力自动开启和关闭的，当抓叉车与周转箱挂钩挂住向下倾斜角度，后箱板开关超过地平面的垂直线时靠重力自动向后方移动下垂打开，随之后箱板自动打开，货物从箱体流出，当货物流出后，抓叉车工作使周转箱返回水平位置，后箱板自动关闭，后箱板开关回到地平面垂直线位置时靠重力自动向关闭的方向移动，后箱板自动关闭。

6、所述的周转箱后面有后箱板拦挡，后箱板拦挡和后箱板开关是设计为一体结构，当后箱板开关打开时后箱板拦挡随之打开，当后箱板开关关闭时后箱板拦挡随之关闭。

7、所述的周转箱后面有后箱板，当抓车叉车把周转箱举高下垂时，后箱板开关打开箱板拦挡打开，后箱板由于重力的作用下垂打开，货物由于重力的作用从周转箱里流出，当抓叉车把周转箱恢复水平方向，由于重力的作用后箱板自动关闭，随之后箱板开关和后箱板拦挡也同时关闭。

8、所述的周转箱用抓叉车工作时挂钩自动挂入挂钩销，卸货时后箱板开关和后箱板拦挡自动同时打开，后箱板自动打开货物自动流出，卸货后后箱板自动关闭，后箱板开关和后箱板拦挡也同时自动关闭，一次性自动完成一系列所有动作，工作期间不用人工辅助，完全靠周转箱倾斜角度靠重力的作用自动完成。

9、本发明的货物周转箱和方法有以下有益效果。

10、1.本发明在零碎的类别多的货物场地使用，特别是在再生资源废品回收领域使用时，从第一时间的分拣入箱到转场搬运储存再到来车装车周转箱一次性完成，抓叉车工作中不需要人工辅助，大量节省了人工，节省了费用，能做到货物摆放有序货物存放节省空间，能做到货物不粘地面地面干净卫生。

11、2.本发明周转箱的使用会带来很好的经济效益，据调查现在市场上附加值低的商品利润中人工成本支出约占百分之五十左右，人工费用的节省意味着减少费用支出，意味着利润的增加，在同行业中更据具有竞争力。

12、3.本发明周转箱的使用对环境有保护作用，尤其对再生资源废品回收行业，废品类废纸.废铁.废塑料等包装容器包含油污的肮脏的腐蚀性的毒性的物质，普遍采用乱堆乱放的方式，对地面构成了严重的污染，本周转箱使其与地面隔离，既保护了地面又使地面干净卫生。

13、4.本发明周转箱的使用能减少减轻工人的劳动强度，和对工人自身的劳动保护，进入周转箱的货物交给了抓叉车用周转箱搬运装卸，减少了油污肮脏腐蚀性货物和人体的接触。

14、5.本发明周转箱的使用能防止风雨的侵袭，在露天的场所放在周转箱里重量轻的货物比如塑料废纸等大风来袭时不会被大风吹走，在露天的场所放在周转箱里的货物当大雨来袭时不会被雨水冲走。

15、6.本发明周转箱的使用能使货场出货快,装货需采用的是高栏敞篷车,能做到不掉落抛洒用超短的时间时间装满车,减少车在货场停留的时间。

16、7.近些年再生资源废品回收行业国家在治理中存在很大的难处,乱堆乱放脏乱差是普遍的现象,此周转箱的大范围应用能让此行业得到很大的改善,提升行业形象。

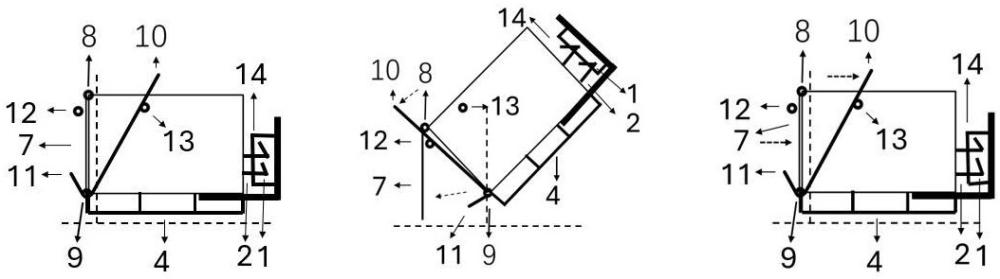

1.一种利用抓叉车自动装卸货物的周转箱和方法,包括:箱前面(3).箱左面(5).箱右面(6).箱后面.底座(4).钩销(14)。所述箱前面(3)外侧下面有钩身(2)挂钩(1),所述箱左面(5)外侧有箱开关(10).开位(12).关位(13).开关轴(9),所述箱后面有后箱板(7).箱板轴(8).箱挡(11).开关轴(9)。

2.根据权利要求1所述的一种利用抓叉车自动装卸货物的周转箱和方法，其特征在于：钩销(14)固定连接在抓叉车上。

3.根据权利要求1.2所述的一种利用抓叉车自动装卸货物的周转箱和方法，其特征在于：抓车使用设计时，挂钩(1)方向朝上，钩销(14)的固定高度高于挂钩(1),抓车使用时抓齿插入箱底，抓齿上起时由于抓齿短，箱后面下垂，挂钩(1)上扬与钩销(14)自动挂住。

4.根据权利要求1.2所述的一种利用抓叉车自动装卸货物的周转箱和方法，其特征在于：叉车使用设计时，挂钩(1)方向朝下，挂钩销(14)的固定高度低于挂钩(1),叉车使用时叉齿插入箱底，叉齿上起时与挂钩销(14)自动挂住。

5.根据权利要求1所述的一种利用抓叉车自动装卸货物的周转箱和方法，其特征在于：箱开关(10)与箱挡(11)固定连接为一体结构，有开关轴(9)，箱开关(10)能打开关闭，当抓叉车托举起周转箱齿尖下垂时，箱后面随之下垂，周转箱倾斜到一定角度到水平面垂直线时箱开关(10)由于重力作用从关位(13)自动移动至开位(12)，随之箱挡(11)打开，随之后箱板(7)由于重力作用打开，随之货物由于重力作用流出，货物流出后抓叉齿尖上起至水平位置则周转箱至水平位置，随之箱板(7)由于重力作用关闭，随之箱开关(10)由于重力作用从开位(12)自动移动到关位(13)，随之同时箱挡(11)关闭，整套动作是由周转箱水平角度的改变靠重力的作用自动完成。
