显示面板和显示装置的制作方法

本发明涉及显示，尤其涉及一种显示面板和显示装置。

背景技术：

1、在显示技术领域，从传统rgb像素设计到rgbx像素设计的演进，是一次针对大屏高端化痛点的精准突破。传统显示面板长期受制于滤光片结构的光效瓶颈，每个像素单元需依靠红、绿、蓝子像素组合混色，约三分之二背光在滤光过程中被吸收，这不仅限制了峰值亮度的提升，也导致为实现高亮度而不得不大幅增加背光功耗与散热压力。

2、rgbx设计通过新增透明子像素，重塑了光路管理逻辑。其核心价值在电视场景中尤为凸显：首先，亮度与能效获得革命性平衡，透明子像素在呈现高光画面时提供无损耗的光通道，使电视能在控制整机功耗的同时，稳定实现2000尼特以上的峰值亮度，为hdr内容带来更真实的光影冲击。其次，高亮场景下的色彩得以保全，传统方案在提亮时易导致色彩饱和度衰减，而rgbx设计将亮度输出部分转移至透明子像素，红、绿、蓝子像素可更专注色彩精度。rgbx设计并非单纯增加一个子像素，而是为液晶电视在mini-led背光普及的时代，提供了一套从“光源竞争”升级至“光路优化”的系统解决方案，使其在画质、能效与设计的综合竞技场上保持高端竞争力。

3、在显示面板向沉浸式全面屏演进的道路上，rgbx像素设计在提升画质与能效的同时，也带来了严峻的窄边框挑战，即每个像素单元从需要对应设置rgb三个数据通道升级为需要对应设置rgbx四个数据通道，导致显示面板两侧的边框区需要布局的扇出线理论上增加25%，不利于显示面板实现窄边框化。

技术实现思路

1、本发明的目的在于提供一种显示面板和显示装置，用于在采用rgbx像素设计的同时缩窄显示产品的边框宽度。

2、为了实现上述目的，本发明提供如下技术方案：

3、本发明的第一方面提供一种显示面板，包括：衬底基板和设置于所述衬底基板上的多个像素单元，所述像素单元包括至少四个子像素，所述至少四个子像素中包括一个目标子像素和其余至少三个非目标子像素；所述显示面板还包括多条数据线和多条扇出线；

4、所述目标子像素与所述多条数据线中对应的目标数据线耦接，所述目标数据线与所述多条扇出线中对应的目标扇出线耦接；

5、所述非目标子像素与所述多条数据线中对应的非目标数据线耦接，所述非目标数据线与所述多条扇出线中对应的非目标扇出线耦接；

6、所述目标扇出线在所述衬底基板上的正投影，与至少两条非目标子像素耦接的所述非目标扇出线在所述衬底基板上的正投影均至少部分交叠。

7、可选的，所述目标扇出线在所述衬底基板上的正投影，和与其属于同一个像素单元中的各非目标子像素耦接的所述非目标扇出线在所述衬底基板上的正投影均至少部分交叠。

8、可选的，各所述像素单元中，所述目标子像素耦接的所述目标扇出线在所述衬底基板上的正投影，与各非目标子像素耦接的所述非目标扇出线在所述衬底基板上的正投影产生的交叠面积之间的差异小于阈值。

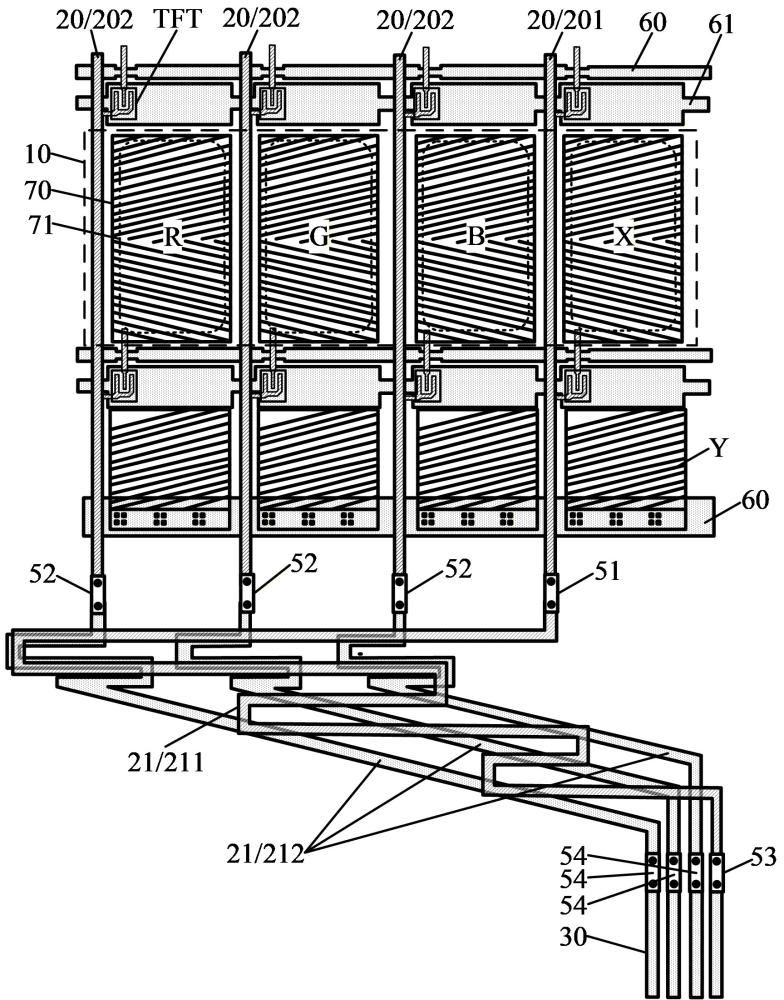

9、可选的，所述目标扇出线包括沿其自身延伸方向交替布局的第一扇出图形和第二扇出图形，相邻的第一扇出图形和第二扇出图形相耦接；在同一个像素单元中，目标子像素耦接的目标扇出线包括的各所述第二扇出图形在所述衬底基板上的正投影，均与各非目标子像素耦接的非目标扇出线在所述衬底基板上的正投影至少部分交叠。

10、可选的，所述第一扇出图形沿第一方向延伸，所述第二扇出图形沿第二方向延伸，所述第二方向与所述第一方向相交。

11、可选的，所述目标扇出线包括依次耦接的第一连接图形、交叠图形和第二连接图形；所述交叠图形的宽度大于所述第一连接图形的宽度和所述第二连接图形的宽度；

12、所述第一连接图形与所述目标数据线耦接，所述第二连接图形与相应的数据信号输入端耦接；所述交叠图形在所述衬底基板上的正投影，与各非目标子像素耦接的非目标扇出线在所述衬底基板上的正投影均至少部分交叠。

13、可选的，所述交叠图形包括多个镂空区域。

14、可选的，所述显示面板包括层叠设置的第一导电金属层、绝缘层和第二导电金属层；所述目标扇出线与所述第一导电金属层和所述第二导电金属层中的一个同层同材料设置，所述非目标扇出线与所述第一导电金属层和所述第二导电金属层中的另一个同层同材料设置。

15、可选的，所述目标数据线与所述目标扇出线同层设置，所述目标数据线与所述目标扇出线通过第一转接图形耦接；

16、所述非目标数据线与所述非目标扇出线异层设置，所述非目标数据线与所述非目标扇出线通过第二转接图形耦接。

17、基于上述显示面板的技术方案，本发明的第二方面提供一种显示装置，包括上述显示面板。

18、本发明提供的技术方案中，通过设置像素单元包括至少四个子像素，使得所述显示面板采用了rgbx设计，使显示面板能够在实现控制整机功耗的同时，稳定实现2000尼特以上的峰值亮度，为hdr内容带来更真实的光影冲击。同时能够保全高亮场景下的色彩，实现更好的色彩精度。

19、而且，本发明提供的技术方案中，通过设置所述目标扇出线在所述衬底基板上的正投影，与至少两条非目标子像素耦接的所述非目标扇出线在所述衬底基板上的正投影均至少部分交叠；使得所述目标扇出线与至少两条非目标子像素耦接的所述非目标扇出线层叠布局，这样能够避免为所述目标扇出线分配独立的布局空间，从而有效减小了显示面板中的全部扇出线占用的扇形布局区的面积；因此，相对于rgb像素设计，所述显示面板采用的rgbx设计不会过大的增加用于布局扇出线的边框区的宽度，从而有利于实现显示面板的窄边框化。

1.一种显示面板，其特征在于，包括：衬底基板和设置于所述衬底基板上的多个像素单元，所述像素单元包括至少四个子像素，所述至少四个子像素中包括一个目标子像素和其余至少三个非目标子像素；所述显示面板还包括多条数据线和多条扇出线；

2.根据权利要求1所述的显示面板，其特征在于，所述目标扇出线在所述衬底基板上的正投影，和与其属于同一个像素单元中的各非目标子像素耦接的所述非目标扇出线在所述衬底基板上的正投影均至少部分交叠。

3.根据权利要求1所述的显示面板，其特征在于，各所述像素单元中，所述目标子像素耦接的所述目标扇出线在所述衬底基板上的正投影，与各非目标子像素耦接的所述非目标扇出线在所述衬底基板上的正投影产生的交叠面积之间的差异小于阈值。

4.根据权利要求1所述的显示面板，其特征在于，所述目标扇出线包括沿其自身延伸方向交替布局的第一扇出图形和第二扇出图形，相邻的第一扇出图形和第二扇出图形相耦接；在同一个像素单元中，目标子像素耦接的目标扇出线包括的各所述第二扇出图形在所述衬底基板上的正投影，均与各非目标子像素耦接的非目标扇出线在所述衬底基板上的正投影至少部分交叠。

5.根据权利要求4所述的显示面板，其特征在于，所述第一扇出图形沿第一方向延伸，所述第二扇出图形沿第二方向延伸，所述第二方向与所述第一方向相交。

6.根据权利要求1所述的显示面板，其特征在于，所述目标扇出线包括依次耦接的第一连接图形、交叠图形和第二连接图形；所述交叠图形的宽度大于所述第一连接图形的宽度和所述第二连接图形的宽度；

7.根据权利要求6所述的显示面板，其特征在于，所述交叠图形包括多个镂空区域。

8.根据权利要求1~7中任一项所述的显示面板，其特征在于，所述显示面板包括层叠设置的第一导电金属层、绝缘层和第二导电金属层；所述目标扇出线与所述第一导电金属层和所述第二导电金属层中的一个同层同材料设置，所述非目标扇出线与所述第一导电金属层和所述第二导电金属层中的另一个同层同材料设置。

9.根据权利要求1~7中任一项所述的显示面板，其特征在于，所述目标数据线与所述目标扇出线同层设置，所述目标数据线与所述目标扇出线通过第一转接图形耦接；

10.一种显示装置，其特征在于，包括如权利要求1~9中任一项所述的显示面板。
