一种用于分离高粘度沥青组分的装置的制作方法

本技术涉及沥青分离，尤其涉及一种用于分离高粘度沥青组分的装置。

背景技术：

1、沥青，特别是改性沥青或老化回收沥青，具有极高的粘度，且组分复杂。在对其进行分析或再生利用时，需要将其中的不同组分（如沥青质、胶质、油分等）以及杂质进行有效分离，因此，需要使用一种用于分离高粘度沥青组分的装置。

2、用于分离高粘度沥青组分的装置是一种专门用于对高黏度沥青进行预处理和组分分离的设备，在现有的技术中，沥青分离方式通常依赖加热沉降和静置分层手段，这种方式内部容易形成较大的团聚体或凝结块，而沥青内部的团块结构往往难以被破碎，导致物料无法实现良好的均质化，进而影响后续离心分离的精度。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种用于分离高粘度沥青组分的装置，旨在改善沥青内部的团块结构往往难以被破碎，进而影响后续离心分离精度的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种用于分离高粘度沥青组分的装置，包括支架，所述支架的外壁固定连接有料仓，所述料仓的出料口连接有螺旋送料器，所述螺旋送料器的出料口连接有搅拌釜，所述搅拌釜的出料口经过管道连接有高速离心机，所述高速离心机的出料口经过管道连接有短程薄膜蒸发器，所述支架的上表面固定连接有控制柜和清洗溶剂储罐，所述搅拌釜的上表面固定连接有电机，所述电机的输出端贯穿搅拌釜的内部并固定设置有搅拌轴，所述搅拌轴的外壁设置有多组搅拌桨，所述搅拌轴的底端固定连接有刮壁桨，所述刮壁桨的内部设置有剪切环，所述剪切环的外壁固定连接在搅拌釜的内壁，所述搅拌釜的上表面设置有转动组件。

3、通过上述技术方案：通过料仓的外壁设置有工形架，并且经过工形架固定在支架的上表面，同时工形架也对螺旋送料器进行固定，通过料仓上下侧设置有进料口和出料口，并且料仓的底端呈锥形，便于料仓内部的物料在重力的作用下进行流动，通过螺旋送料器的外壁设置有驱动部件，用于驱动螺旋送料器内部的螺杆对物料进行输送，通过搅拌轴外壁设置的搅拌桨呈不同角度进行设置，通过搅拌桨从下到上呈从陡到平的趋势，便于对搅拌釜内部物料进行更好的搅拌效果。

4、作为上述技术方案的进一步描述：

5、所述转动组件包括固定座，所述固定座的下表面固定连接在搅拌釜的上表面，所述固定座的内部经过转轴转动连接有t形架，所述t形架的下表面固定连接有观察板。

6、通过上述技术方案：通过搅拌釜对固定座进行固定，而观察板对t形架进行固定，经过t形架的内部设置有转轴，并且转动在固定座的内部，便于将搅拌釜和观察板进行连接，并且观察板可进行转动。

7、作为上述技术方案的进一步描述：

8、所述搅拌釜、高速离心机、短程薄膜蒸发器和清洗溶剂储罐均经过短板固定连接在支架的上表面，所述搅拌轴的底端转动连接在搅拌釜的内部，所述刮壁桨的外壁设置在搅拌釜的内壁。

9、通过上述技术方案：通过搅拌釜、短程薄膜蒸发器和清洗溶剂储罐的前后侧均固定有短板，经过短板固定在支架的上表面，而高速离心机的两端设置有短板，经过短板固定在支架的上表面，从而经过支架对搅拌釜、高速离心机、短程薄膜蒸发器和清洗溶剂储罐进行支撑固定。

10、作为上述技术方案的进一步描述：

11、所述搅拌釜、高速离心机和短程薄膜蒸发器之间的管道外壁均设置有电伴热带，所述搅拌釜的下表面和短程薄膜蒸发器的上表面均设置有加热器。

12、通过上述技术方案：通过搅拌釜和高速离心机之间的管道设置有输送泵，而高速离心机和短程薄膜蒸发器之间的管道也设置有输送泵，便于对搅拌釜和高速离心机排出物料的流动提供动力。

13、作为上述技术方案的进一步描述：

14、所述观察板的外壁固定连接有密封垫，所述观察板和密封垫的外壁均设置在搅拌釜的内部。

15、通过上述技术方案：通过密封垫设置在观察板和搅拌釜之间，经过密封垫的形变，减少观察板和搅拌釜之间的间隙，从而确保观察板和搅拌釜之间的密封。

16、作为上述技术方案的进一步描述：

17、所述搅拌釜的外壁固定连接有固定框，所述固定框的内部滑动连接有t形杆，所述t形杆的外壁固定连接有圆块。

18、通过上述技术方案：通过搅拌釜对固定框达到固定的效果，经过固定框的内部，对t形杆的滑动进行支撑。

19、作为上述技术方案的进一步描述：

20、所述圆块的外壁固定连接有弹簧，所述弹簧的外壁固定连接在固定框的内部。

21、通过上述技术方案：通过弹簧将圆块和固定框进行连接，从而对圆块的移动进行范围限制。

22、作为上述技术方案的进一步描述：

23、所述圆块远离弹簧的一侧设置有l形块，所述l形块的内部设置在t形杆的外壁，所述l形块的外壁固定连接有固定架，所述固定架的外壁固定连接在观察板的外壁。

24、通过上述技术方案：通过固定架由短板和把手组成，而固定架固定在观察板，便于手持固定架对观察板进行操作，通过l形块的内部凹槽与t形杆位置设置相对应，便于t形杆滑进l形块的内部。

25、本实用新型具有如下有益效果：

26、1、本实用新型中，通过搅拌釜、电机、搅拌轴、搅拌桨、刮壁桨和剪切环之间的配合，形成高强度剪切区，能有效破碎沥青团块，实现物料均质化，极大改善了高粘度沥青的加工性能，便于提高后续离心的分离精度，同时变螺距的螺旋送料器，实现强制、稳定喂料。

27、2、本实用新型中，通过固定框、t形杆、圆块、弹簧、l形块和固定架之间的配合，便于对观察板的移动进行限位或释放，从而实现搅拌釜的打开或关闭，便于对搅拌釜的内部部件进行检修，同时经过密封垫的设置，确保观察板和搅拌釜之间的密封。

28、3、本实用新型中，通过料仓、螺旋送料器、搅拌釜、高速离心机、短程薄膜蒸发器和控制柜之间的配合，实现了整个过程的自动化控制，通过电伴热带和加热器的设置，进行协同加热，避免局部过冷过热，确保了整个分离过程在合适温度范围内进行，从而提升了分离效率。

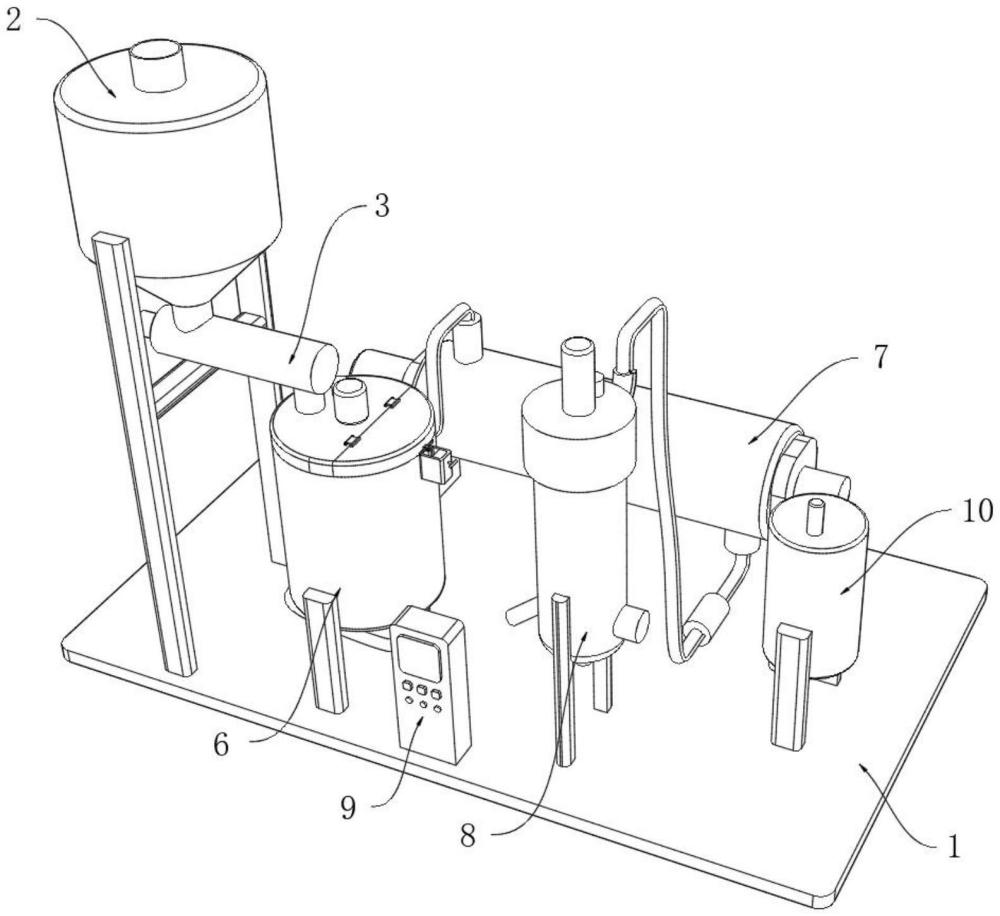

1.一种用于分离高粘度沥青组分的装置，包括支架（1），其特征在于：所述支架（1）的外壁固定连接有料仓（2），所述料仓（2）的出料口连接有螺旋送料器（3），所述螺旋送料器（3）的出料口连接有搅拌釜（6），所述搅拌釜（6）的出料口经过管道连接有高速离心机（7），所述高速离心机（7）的出料口经过管道连接有短程薄膜蒸发器（8），所述支架（1）的上表面固定连接有控制柜（9）和清洗溶剂储罐（10），所述搅拌釜（6）的上表面固定连接有电机（11），所述电机（11）的输出端贯穿搅拌釜（6）的内部并固定设置有搅拌轴（12），所述搅拌轴（12）的外壁设置有多组搅拌桨（13），所述搅拌轴（12）的底端固定连接有刮壁桨（14），所述刮壁桨（14）的内部设置有剪切环（15），所述剪切环（15）的外壁固定连接在搅拌釜（6）的内壁，所述搅拌釜（6）的上表面设置有转动组件（16）。

2.根据权利要求1所述的一种用于分离高粘度沥青组分的装置，其特征在于：所述转动组件（16）包括固定座（1601），所述固定座（1601）的下表面固定连接在搅拌釜（6）的上表面，所述固定座（1601）的内部经过转轴转动连接有t形架（1602），所述t形架（1602）的下表面固定连接有观察板（17）。

3.根据权利要求1所述的一种用于分离高粘度沥青组分的装置，其特征在于：所述搅拌釜（6）、高速离心机（7）、短程薄膜蒸发器（8）和清洗溶剂储罐（10）均经过短板固定连接在支架（1）的上表面，所述搅拌轴（12）的底端转动连接在搅拌釜（6）的内部，所述刮壁桨（14）的外壁设置在搅拌釜（6）的内壁。

4.根据权利要求1所述的一种用于分离高粘度沥青组分的装置，其特征在于：所述搅拌釜（6）、高速离心机（7）和短程薄膜蒸发器（8）之间的管道外壁均设置有电伴热带（4），所述搅拌釜（6）的下表面和短程薄膜蒸发器（8）的上表面均设置有加热器（5）。

5.根据权利要求2所述的一种用于分离高粘度沥青组分的装置，其特征在于：所述观察板（17）的外壁固定连接有密封垫（18），所述观察板（17）和密封垫（18）的外壁均设置在搅拌釜（6）的内部。

6.根据权利要求1所述的一种用于分离高粘度沥青组分的装置，其特征在于：所述搅拌釜（6）的外壁固定连接有固定框（19），所述固定框（19）的内部滑动连接有t形杆（20），所述t形杆（20）的外壁固定连接有圆块（21）。

7.根据权利要求6所述的一种用于分离高粘度沥青组分的装置，其特征在于：所述圆块（21）的外壁固定连接有弹簧（22），所述弹簧（22）的外壁固定连接在固定框（19）的内部。

8.根据权利要求6所述的一种用于分离高粘度沥青组分的装置，其特征在于：所述圆块（21）远离弹簧（22）的一侧设置有l形块（23），所述l形块（23）的内部设置在t形杆（20）的外壁，所述l形块（23）的外壁固定连接有固定架（24），所述固定架（24）的外壁固定连接在观察板（17）的外壁。
