一种气化炉排烟结构的制作方法

本技术涉及气化炉排烟结构，具体涉及一种气化炉排烟结构。

背景技术：

1、气化炉是一种通过热化学反应将固体或液体燃料转化为可燃气体的能源转化设备，广泛应用于能源生产、化工合成和工业供热等领域，其初步排烟通道通常设置在炉体中上部，与燃烧室相连，目前，为了避免人员误触碰到排烟管道而发生误烫伤问题，其外围还会增设防烫结构。

2、公开号cn207975684u，一种用于柴煤气化炉排烟管的防烫网，其套设在排烟管外，防烫网包括竖直设置的网筒及两个固定钢圈。

3、现有技术防烫结构为单纯的金属部件，然而，处于高温排烟管道外围金属间仍易受到高温影响问题，因此提出一种气化炉排烟结构，配合水冷机构实时对增设的防烫结构进行降温处理，以提升防烫效果。

技术实现思路

1、针对现有技术中的问题，本实用新型提供了一种气化炉排烟结构，配合水冷机构实时对增设的防烫结构进行降温处理，以提升防烫效果。

2、本实用新型解决其技术问题所采用的技术方案是一种气化炉排烟结构，包括排烟管道、水腔、散热区和固定环，所述排烟管道外围设有水冷罩，所述水冷罩一侧中心位置安装有水仓，所述水仓一侧通过螺栓安装有制冷风机；

3、所述水仓顶部和底部分别通过螺栓安装有水泵a和水泵b，所述水冷罩另一侧贯穿有散热管，所述水冷罩一侧对应散热管位置通过支架以及螺栓安装有散热风机。

4、通过采用上述技术方案，开启盖体经进水口向水仓内注水，开启制冷风机对水仓吹风，以实现对水仓内水源冷却效果，通过水泵a抽吸冷却后的水源经进水管进入水冷罩的水腔内，以实现降温效果避免排烟管道外围热量影响到水冷罩，再通过水泵b经出水管抽吸水腔内水源返回水仓内继续冷却，从而实现循环制冷效果；

5、同时，通过散热管连通于排烟管道与水冷罩之间的散热区，开启散热风机将排烟管道外围热量向外抽排，从而达到散热效果。

6、具体的，所述水冷罩通过固定环安装固定于排烟管道外围，所述水腔设于水冷罩内。

7、通过采用上述技术方案，利用固定环支撑水冷罩固定于排烟管道外围，同时，通过排烟管道与固定环之间无密封结构以利于两者之间缝隙通风性。

8、具体的，所述水仓顶部外侧开设有进水口，所述进水口顶部盖设有盖体。

9、通过采用上述技术方案，开启盖体经进水口向水仓内注水。

10、具体的，所述制冷风机出风端对应水仓。

11、通过采用上述技术方案，开启制冷风机对水仓吹风，以实现对水仓内水源冷却效果。

12、具体的，所述水泵a和水泵b与水冷罩之间分别连接有进水管和出水管，所述水泵a进水端通过管道对应水仓内，所述水泵a出水端与进水管连接，所述水泵b进水端与出水管连接，所述水泵b出水端通过管道对应水仓内。

13、通过采用上述技术方案，利用水泵a抽吸冷却后的水源经进水管进入水腔内，以实现降温效果避免排烟管道外围热量影响到水冷罩，再通过水泵b经出水管抽吸水腔内水源返回水仓内继续冷却，从而实现循环制冷效果。

14、具体的，所述散热区设于排烟管道与水冷罩之间，所述散热管一端对应散热区内，所述散热风机抽风端与散热管连接。

15、通过采用上述技术方案，利用散热管连通于排烟管道与水冷罩之间的散热区，开启散热风机将排烟管道外围热量向外抽排，从而达到散热效果。

16、本实用新型的有益效果：

17、（1）本实用新型所述的一种气化炉排烟结构，通过固定环支撑水冷罩处于排烟管道外围，通过制冷风机对水仓吹风，以实现对水仓内水源冷却效果，通过水泵a抽吸冷却后的水源经进水管进入水冷罩的水腔内，以实现降温效果避免排烟管道外围热量影响到水冷罩，以提升防烫效果。

18、（2）本实用新型所述的一种气化炉排烟结构，通过散热管连通于排烟管道与水冷罩之间的散热区，开启散热风机将排烟管道外围热量向外抽排，从而达到散热效果。

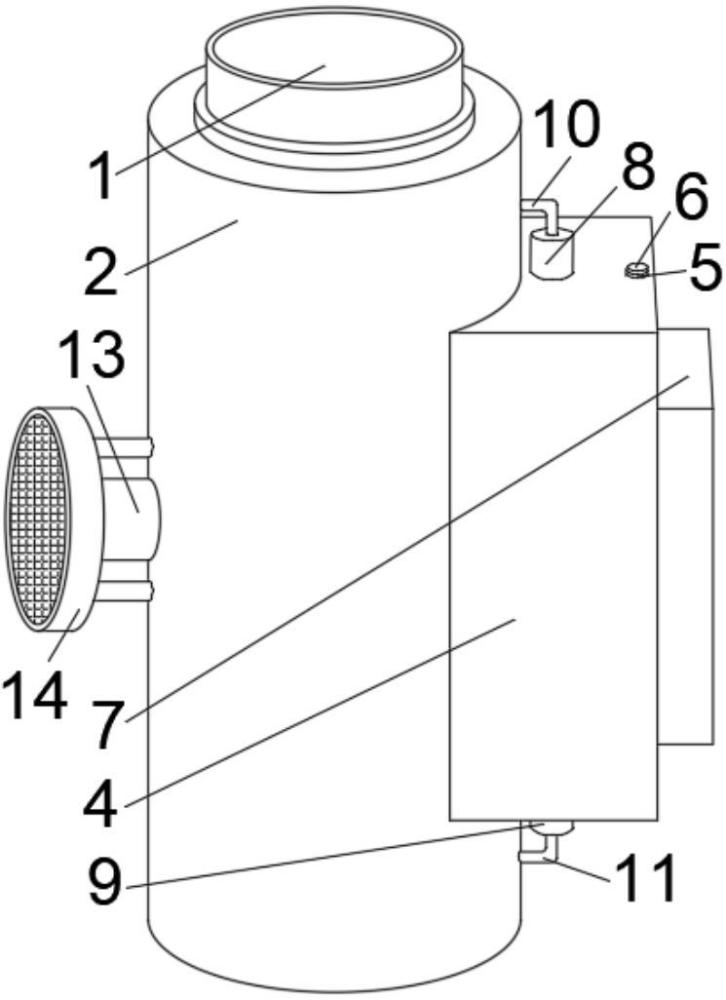

1.一种气化炉排烟结构，其特征在于，包括排烟管道（1）、水腔（3）、散热区（12）和固定环（15），所述排烟管道（1）外围设有水冷罩（2），所述水冷罩（2）一侧中心位置安装有水仓（4），所述水仓（4）一侧通过螺栓安装有制冷风机（7）；

2.根据权利要求1所述的一种气化炉排烟结构，其特征在于，所述水冷罩（2）通过固定环（15）安装固定于排烟管道（1）外围，所述水腔（3）设于水冷罩（2）内。

3.根据权利要求1所述的一种气化炉排烟结构，其特征在于，所述水仓（4）顶部外侧开设有进水口（5），所述进水口（5）顶部盖设有盖体（6）。

4.根据权利要求1所述的一种气化炉排烟结构，其特征在于，所述制冷风机（7）出风端对应水仓（4）。

5.根据权利要求1所述的一种气化炉排烟结构，其特征在于，所述水泵a（8）和水泵b（9）与水冷罩（2）之间分别连接有进水管（10）和出水管（11），所述水泵a（8）进水端通过管道对应水仓（4）内，所述水泵a（8）出水端与进水管（10）连接，所述水泵b（9）进水端与出水管（11）连接，所述水泵b（9）出水端通过管道对应水仓（4）内。

6.根据权利要求1所述的一种气化炉排烟结构，其特征在于，所述散热区（12）设于排烟管道（1）与水冷罩（2）之间，所述散热管（13）一端对应散热区（12）内，所述散热风机（14）抽风端与散热管（13）连接。
