一种调和沥青生产用熔融装置的制作方法

本技术涉及沥青生产领域，尤其涉及一种调和沥青生产用熔融装置。

背景技术：

1、调和沥青生产用熔融装置是一种通过导热油间接加热将固态沥青原料熔化的核心设备，精确调控熔融黏度，保障改性沥青成品软化点、延展性等关键指标达标，服务于道路工程及防水卷材生产。

2、现有的调和沥青生产用熔融装置，因大块沥青原料直接投入熔融主仓且缺乏预粉碎机制，导致了主仓内壁冲击损伤频发、热传导效率低下及生产连续性受阻的问题。

3、因此，针对上述现有的调和沥青生产用熔融装置，因大块沥青直接投入主仓，导致主仓内壁冲击损伤频发、热传导效率低下的问题，亟需设计一种新型的调和沥青生产用熔融装置。

技术实现思路

1、为了克服现有的调和沥青生产用熔融装置，因大块沥青直接投入主仓，导致主仓内壁冲击损伤频发、热传导效率低下的问题。

2、本实用新型的技术方案为：一种调和沥青生产用熔融装置，包括有主仓；还包括有第一电机，主仓的上端设置有安装框架，安装框架的内部转动连接有前后对称的粉碎辊，安装框架的右端转动连接有前后对称的第一齿轮，两个第一齿轮与其对应的粉碎辊相连接，两个第一齿轮相啮合，第一电机与安装框架相固定连接，第一电机的输出端与前侧粉碎辊相连接，第一电机用于驱动前侧粉碎辊进行转动，当前侧粉碎辊转动时，驱动前后两个第一齿轮相对转动，当后侧第一齿轮转动时带动后侧粉碎辊进行转动，主仓的下端设置有辅助出料模块，主仓的前端上侧设置有电动开合模块，主仓的外表面设置有加热模块。

3、优选的，通过设置第一电机，第一电机驱动前侧粉碎辊旋转,该粉碎辊轴转动时通过两个第一齿轮作为传动驱动后侧粉碎辊同步进行旋转，这种齿轮啮合传递方式确保了双粉碎辊始终保持相对向内对转运动，当大块沥青投入主仓时，立刻受到高速对转辊齿的碾压、剪切粉碎作用，彻底瓦解其结构，以此达到有效杜绝大块物料直接冲击主仓内壁的风险，保障设备结构完整性，同时确保物料被充分破碎以提高后续融化效率的目的，以解决现有的调和沥青生产用熔融装置，因大块沥青原料直接投入熔融主仓且缺乏预粉碎机制，导致了主仓内壁冲击损伤频发、热传导效率低下及生产连续性受阻的问题。

4、作为优选的，辅助出料模块包括有第二齿轮，主仓的下端固定安装有滑动框架，滑动框架的内部滑动连接有第一挡板，滑动框架的左端开设有滑槽，滑槽的内部滑动连接有操纵柄，第一挡板与操纵柄相固定连接，滑动框架的下端固定安装有第一管道，第一管道的下端转动连接有齿环，齿环的下端转动连接有第二管道，第二管道的外表面右侧固定安装有安装平台，安装平台的上端固定安装有第二电机，第二齿轮与第二电机的输出端相固定连接，第二电机用于驱动第二齿轮进行转动，第二齿轮与齿环相啮合，当第二齿轮转动时，驱动齿环进行转动，齿环的内部固定安装有安装板，安装板的上端固定安装有搅拌杆，当齿环转动时，驱动安装板和搅拌杆进行转动。

5、作为优选的，加热模块包括有夹套，夹套与主仓相固定连接，夹套的外表面左右两侧均固定安装有第三管道。

6、作为优选的，电动开合模块包括有第三电机，主仓的前端上侧开设有安装槽，安装槽的内部左右两端均开设有连接槽，第三电机与主仓相固定连接，右侧连接槽的内部设置有传动件。

7、作为优选的，传动件包括有丝杆，丝杆与右侧连接槽转动连接，第三电机的输出端与丝杆相连接，第三电机用于驱动丝杆进行转动，丝杆的外表面设置有滑动件。

8、作为优选的，滑动件包括有主滑块，主滑块与丝杆螺纹连接，主滑块的左端固定安装有第二挡板，当丝杆转动时，驱动主滑块和第二挡板进行移动。

9、作为优选的，左侧连接槽的内部固定安装有限位杆，限位杆的外表面滑动连接有副滑块，副滑块的右端与第二挡板的左端相固定连接，当第二挡板移动时，驱动副滑块在限位杆上滑移。

10、本实用新型的有益效果：

11、1、通过第一电机驱动前侧粉碎辊旋转，并借助两个第一齿轮传动带动后侧粉碎辊同步旋转，此齿轮啮合结构确保双粉碎辊始终保持向内对转运动，投入主仓的大块沥青随即受到高速对转碾压剪切，被彻底粉碎，有效杜绝了大块物料对主仓内壁的直接冲击，保障了设备结构完整性，同时确保了物料被充分破碎，为后续融化效率的提升创造了条件；

12、2、通过移动操纵柄驱动第一挡板位移，控制出料口的开合，沥青熔融需出料时，拉动操纵柄开启第一挡板使液态沥青流出，并同步启动第二电机驱动第二齿轮啮合齿环旋转，带动搅拌杆在出料通道内搅动，有效破除其流动阻力与局部涡流，显著降低了黏滞阻力，从而直接提升了沥青的出料流速。

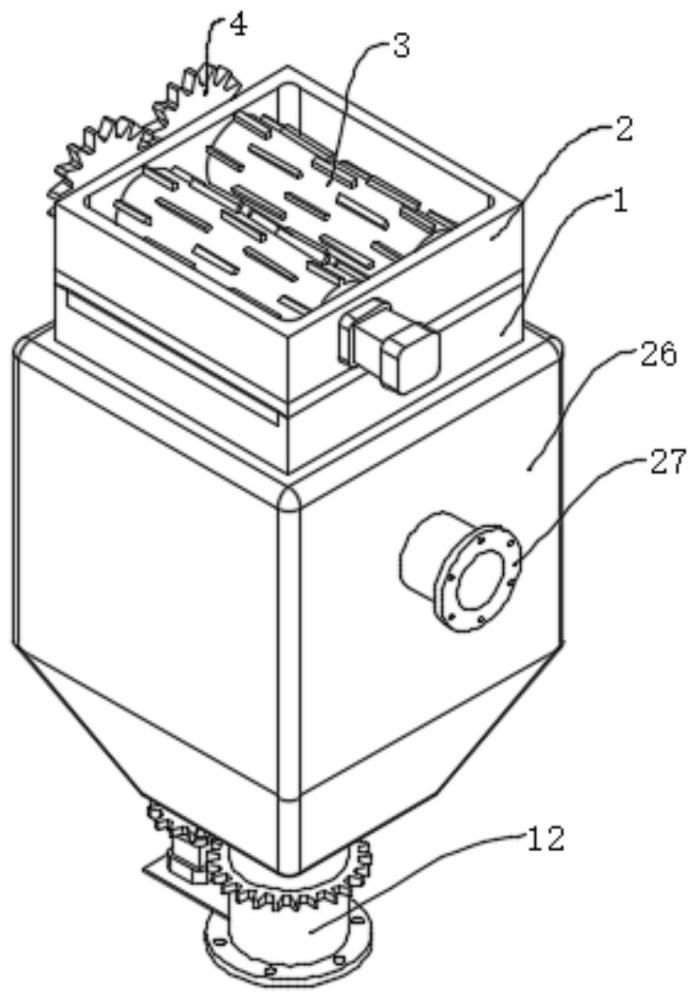

1.一种调和沥青生产用熔融装置，包括有主仓（1）；其特征在于：还包括有第一电机（5），主仓（1）的上端设置有安装框架（2），安装框架（2）的内部转动连接有前后对称的粉碎辊（3），安装框架（2）的右端转动连接有前后对称的第一齿轮（4），两个第一齿轮（4）与其对应的粉碎辊（3）相连接，两个第一齿轮（4）相啮合，第一电机（5）与安装框架（2）相固定连接，第一电机（5）的输出端与前侧粉碎辊（3）相连接，第一电机（5）用于驱动前侧粉碎辊（3）进行转动，当前侧粉碎辊（3）转动时，驱动前后两个第一齿轮（4）相对转动，当后侧第一齿轮（4）转动时带动后侧粉碎辊（3）进行转动，主仓（1）的下端设置有辅助出料模块，主仓（1）的前端上侧设置有电动开合模块，主仓（1）的外表面设置有加热模块。

2.根据权利要求1所述的一种调和沥青生产用熔融装置，其特征在于：辅助出料模块包括有第二齿轮（15），主仓（1）的下端固定安装有滑动框架（6），滑动框架（6）的内部滑动连接有第一挡板（7），滑动框架（6）的左端开设有滑槽（8），滑槽（8）的内部滑动连接有操纵柄（9），第一挡板（7）与操纵柄（9）相固定连接，滑动框架（6）的下端固定安装有第一管道（10），第一管道（10）的下端转动连接有齿环（11），齿环（11）的下端转动连接有第二管道（12），第二管道（12）的外表面右侧固定安装有安装平台（13），安装平台（13）的上端固定安装有第二电机（14），第二齿轮（15）与第二电机（14）的输出端相固定连接，第二电机（14）用于驱动第二齿轮（15）进行转动，第二齿轮（15）与齿环（11）相啮合，当第二齿轮（15）转动时，驱动齿环（11）进行转动，齿环（11）的内部固定安装有安装板（16），安装板（16）的上端固定安装有搅拌杆（17），当齿环（11）转动时，驱动安装板（16）和搅拌杆（17）进行转动。

3.根据权利要求1所述的一种调和沥青生产用熔融装置，其特征在于：加热模块包括有夹套（26），夹套（26）与主仓（1）相固定连接，夹套（26）的外表面左右两侧均固定安装有第三管道（27）。

4.根据权利要求1所述的一种调和沥青生产用熔融装置，其特征在于：电动开合模块包括有第三电机（20），主仓（1）的前端上侧开设有安装槽（18），安装槽（18）的内部左右两端均开设有连接槽（19），第三电机（20）与主仓（1）相固定连接，右侧连接槽（19）的内部设置有传动件。

5.根据权利要求4所述的一种调和沥青生产用熔融装置，其特征在于：传动件包括有丝杆（21），丝杆（21）与右侧连接槽（19）转动连接，第三电机（20）的输出端与丝杆（21）相连接，第三电机（20）用于驱动丝杆（21）进行转动，丝杆（21）的外表面设置有滑动件。

6.根据权利要求5所述的一种调和沥青生产用熔融装置，其特征在于：滑动件包括有主滑块（22），主滑块（22）与丝杆（21）螺纹连接，主滑块（22）的左端固定安装有第二挡板（23），当丝杆（21）转动时，驱动主滑块（22）和第二挡板（23）进行移动。

7.根据权利要求6所述的一种调和沥青生产用熔融装置，其特征在于：左侧连接槽（19）的内部固定安装有限位杆（24），限位杆（24）的外表面滑动连接有副滑块（25），副滑块（25）的右端与第二挡板（23）的左端相固定连接，当第二挡板（23）移动时，驱动副滑块（25）在限位杆（24）上滑移。
