一种焦油生产的含水控制设备的制作方法

本技术涉及焦油生产，尤其涉及一种焦油生产的含水控制设备。

背景技术：

1、焦油生产是从煤、木材含碳物质干馏过程中提取焦油的工艺，煤干馏得煤焦油，木材干馏得木焦油，焦油是复杂混合物，含多种有机化合物，经加工可提取苯、酚化工原料，是重要的煤化工和生物质化工环节。

2、焦油生产需控制水分，因水分会降低焦油纯度，影响后续加工中苯、酚成分的提取效率，还会增加蒸馏能耗，因水蒸气压导致设备超压，引发安全隐患，含水控制设备可通过沉降的方式去除水分，保障生产效率与安全。

3、焦油生产中，水分会降低焦油纯度，影响焦油品质，在现有技术中，使用分离设备分离焦油和水，可减少焦油中的水分含量，提升焦油纯度，但在实际使用中，焦油黏度与温度敏感，温度降低时黏度会显著升高，导致焦油颗粒沉降速度减慢，造成分离效率下降。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种焦油生产的含水控制设备，旨在改善现有技术中焦油黏度与温度敏感，温度降低时黏度会显著升高，导致焦油颗粒沉降速度减慢，造成分离效率下降的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种焦油生产的含水控制设备，包括支架，所述支架的顶部固定连接有筒壳，所述筒壳的外侧设置有分离机构，所述分离机构用于分离焦油和水，所述筒壳的右侧设置有控层机构，所述控层机构用于控制焦油和水的分层；

3、所述分离机构包括盘管，所述盘管的外侧固定连接在筒壳的内侧中部，所述筒壳的内侧固定连接有挡板，所述挡板采用环形交错结构，所述筒壳的内侧底部固定连接有斜板，所述筒壳的外壁固定连接有两个加热环带，所述筒壳的前侧固定连接有温度传感器，所述筒壳的外侧固定连接有隔热罩，所述筒壳的顶部设置有开合组件，所述开合组件的顶部设置有卸压组件，所述筒壳的外壁设置有密封组件。

4、作为上述技术方案的进一步描述：

5、所述控层机构包括多个溢流板，多个所述溢流板的右侧均固定连接在筒壳的内侧右端，所述筒壳的内侧设置有红外传感器，所述筒壳的内侧底部固定连接有密度传感器，所述筒壳的右侧固定连接有多个电磁阀一，多个所述电磁阀一的右侧均固定连接有集液管，所述开合组件的顶部设置有垂放组件，所述支架的底部设置有出油组件，所述出油组件的底部设置有排污组件。

6、作为上述技术方案的进一步描述：

7、所述开合组件包括顶盖，所述顶盖的底部设置在筒壳的顶部，所述顶盖的底部固定连接有密封圈。

8、作为上述技术方案的进一步描述：

9、所述卸压组件包括呼吸阀，所述呼吸阀的底部固定连接在顶盖的顶部左侧，所述顶盖的顶部固定连接有压力传感器。

10、作为上述技术方案的进一步描述：

11、所述密封组件包括两个橡胶圈，两个所述橡胶圈的外侧分别固定连接在隔热罩的内侧顶部和内侧底部，所述筒壳的外侧顶部和外壁底部均开设有安装槽。

12、作为上述技术方案的进一步描述：

13、所述垂放组件包括伸缩杆，所述伸缩杆的外侧固定连接在顶盖的顶部，所述伸缩杆的外壁固定连接有多个固定板，所述红外传感器的顶部固定连接在伸缩杆的底部。

14、作为上述技术方案的进一步描述：

15、所述出油组件包括电磁阀二，所述电磁阀二的顶部固定连接在支架的底部，所述电磁阀二的前侧固定连接有出液管。

16、作为上述技术方案的进一步描述：

17、所述排污组件包括排污阀座，所述排污阀座的顶部固定连接在电磁阀二的底部，所述排污阀座的前侧转动连接有手轮。

18、本实用新型具有如下有益效果：

19、1、本实用新型中，在温度降低时，加热环带辅助待分离液体加热，温度传感器监测温度，隔热罩减少热量散失，实现物料的高效分离与处理，控制液体温度，减少热量损耗，避免焦油黏度升高，保障分离效率。

20、2、本实用新型中，溢流板对液体形成层级阻挡，红外传感器监测分层界面，密度传感器检测焦油高度，电磁阀一依据数据开关将水导入集液管，伸缩杆带动红外传感器移动，固定板增强稳定性，电磁阀二开启使水经出液管排出，转动手轮可排出底部污物，实现液体分层控制，为分层提供数据依据，收集不同分层的水，调节传感器检测位置，导出水分并清理污物，保障焦油生产的含水控制效果。

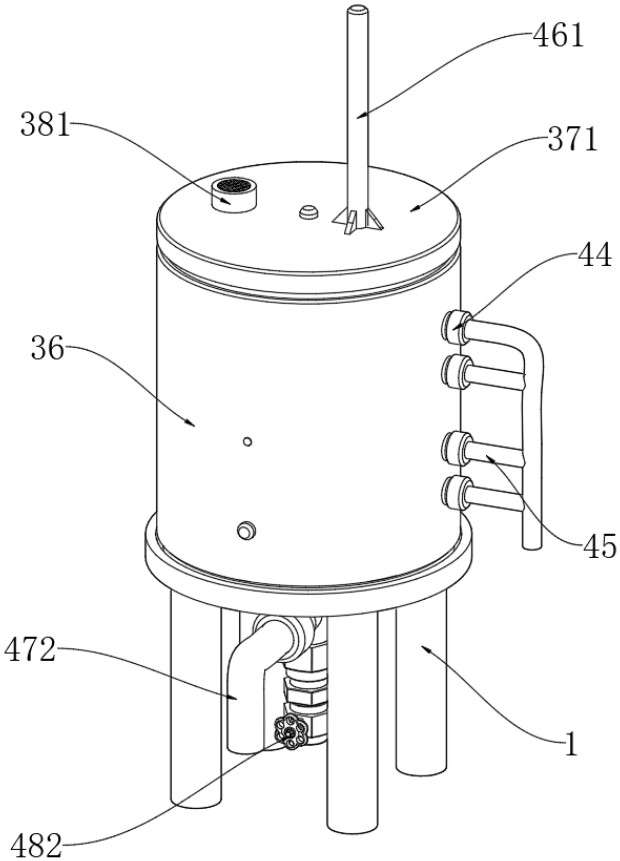

1.一种焦油生产的含水控制设备，包括支架（1），其特征在于：所述支架（1）的顶部固定连接有筒壳（2），所述筒壳（2）的外侧设置有分离机构（3），所述分离机构（3）用于分离焦油和水，所述筒壳（2）的右侧设置有控层机构（4），所述控层机构（4）用于控制焦油和水的分层；

2.根据权利要求1所述的一种焦油生产的含水控制设备，其特征在于：所述控层机构（4）包括多个溢流板（41），多个所述溢流板（41）的右侧均固定连接在筒壳（2）的内侧右端，所述筒壳（2）的内侧设置有红外传感器（42），所述筒壳（2）的内侧底部固定连接有密度传感器（43），所述筒壳（2）的右侧固定连接有多个电磁阀一（44），多个所述电磁阀一（44）的右侧均固定连接有集液管（45），所述开合组件（37）的顶部设置有垂放组件（46），所述支架（1）的底部设置有出油组件（47），所述出油组件（47）的底部设置有排污组件（48）。

3.根据权利要求1所述的一种焦油生产的含水控制设备，其特征在于：所述开合组件（37）包括顶盖（371），所述顶盖（371）的底部设置在筒壳（2）的顶部，所述顶盖（371）的底部固定连接有密封圈（372）。

4.根据权利要求3所述的一种焦油生产的含水控制设备，其特征在于：所述卸压组件（38）包括呼吸阀（381），所述呼吸阀（381）的底部固定连接在顶盖（371）的顶部左侧，所述顶盖（371）的顶部固定连接有压力传感器（382）。

5.根据权利要求1所述的一种焦油生产的含水控制设备，其特征在于：所述密封组件（39）包括两个橡胶圈（391），两个所述橡胶圈（391）的外侧分别固定连接在隔热罩（36）的内侧顶部和内侧底部，所述筒壳（2）的外侧顶部和外壁底部均开设有安装槽（392）。

6.根据权利要求2所述的一种焦油生产的含水控制设备，其特征在于：所述垂放组件（46）包括伸缩杆（461），所述伸缩杆（461）的外侧固定连接在顶盖（371）的顶部，所述伸缩杆（461）的外壁固定连接有多个固定板（462），所述红外传感器（42）的顶部固定连接在伸缩杆（461）的底部。

7.根据权利要求2所述的一种焦油生产的含水控制设备，其特征在于：所述出油组件（47）包括电磁阀二（471），所述电磁阀二（471）的顶部固定连接在支架（1）的底部，所述电磁阀二（471）的前侧固定连接有出液管（472）。

8.根据权利要求7所述的一种焦油生产的含水控制设备，其特征在于：所述排污组件（48）包括排污阀座（481），所述排污阀座（481）的顶部固定连接在电磁阀二（471）的底部，所述排污阀座（481）的前侧转动连接有手轮（482）。
