一种用于海上平台天然气脱汞的回收装置的制作方法

本技术涉及天然气脱汞，具体为一种用于海上平台天然气脱汞的回收装置。

背景技术：

1、天然气中的汞含量通常1-200μg/m3，在低温液化过程中会腐蚀铝合金板翅式换热器冷箱，并导致催化剂中毒‌，海上平台空间受限且环境严苛，需兼顾高效脱汞与设备紧凑性，如未有效脱汞则会导致冷箱腐蚀等现象，常见的主流脱汞方式主要包括固定床吸附法以及低温冷凝法，采用载硫活性炭、金属硫化物或载银分子筛，脱汞率超90%，适用于海上平台模块化设计，例如，载银分子筛可同时吸附水分和汞，并通过热再生重复使用，‌冷凝法则是将天然气冷却至-40℃以下使汞液化分离，脱汞率超90%，适合处理高含汞天然气。

2、现有的天然气脱汞方式主要采用不可再生化学反应吸附法进行处理，通过内部的过滤填料吸附，当含汞天然气进入脱汞反应塔内后，经过过滤处理，含汞天然气中的待分离液体在过滤填料处汇集成液滴，并在重力的作用下滴落，而脱汞的天然气则在低压真空压缩机的作用下朝向脱汞反应塔的顶部流动，并经过低压真空压缩机排出脱汞反应塔，完成脱汞回收过程。

3、上述脱汞回收设备在应用海上平台时，结构通常较为分散且固定，尤其是海上平台空间有限，使得维护作业极为不便。更为突出的是，在长期使用后需要对内部的过滤填料进行替换时，由于反应塔体通常为固定式整体结构，更换填料往往需要借助起吊设备将塔盖或内部构件整体吊出，此过程不仅操作繁琐、耗时耗力，而且在空间狭窄、环境复杂的海上平台实施难度和风险均较高，为此，我们提出一种用于海上平台天然气脱汞的回收装置。

技术实现思路

1、本申请的内容部分用于以简要的形式介绍构思，这些构思将在后面的具体实施方式部分被详细描述。本申请的内容部分并不旨在标识要求保护的技术方案的关键特征或必要特征，也不旨在用于限制所要求的保护的技术方案的范围。

2、本实用新型的目的在于提供一种用于海上平台天然气脱汞的回收装置，以解决上述背景技术中提出的问题。

3、为实现上述目的，本实用新型提供如下技术方案：一种用于海上平台天然气脱汞的回收装置，包括底座台与固定在所述底座台顶面一侧的脱汞回收塔，其特征在于，所述脱汞回收塔包括塔底座，所述塔底座的顶面贴合有软胶垫，用于贴合密封，所述塔底座的底端中心固定有排液管；

4、所述塔底座的底面两角分布有驱动电机，且驱动电机的顶端轴接有驱动链轮，所述驱动链轮的一侧啮合有链条，所述链条的另外两角啮合有传动链轮且用于驱动链轮与传动链轮的同步传动；

5、所述驱动链轮和传动链轮顶面轴心固定有螺纹轴，所述螺纹轴的顶端螺纹连接有塔外框，所述塔外框的外壁一侧固定有进气口且用于通入天然气，所述塔底座的顶面中心固定有滤料架，且滤料架的两侧均固定有衔接杆，所述滤料架的顶端连通有排气口，用于排出净化后天然气。

6、进一步的，所述塔底座与滤料架底端固定连接，且滤料架上下与排气口及排液管相连通。

7、进一步的，所述塔底座通过软胶垫与塔外框底端相卡合，且软胶垫沿着塔底座顶面均匀贴合。

8、进一步的，所述塔外框通过其与所述螺纹轴的螺纹配合，与所述塔底座构成升降传动结构。

9、进一步的，所述驱动链轮和传动链轮通过所述链条构成同步传动配合，且所述驱动链轮通过所述驱动电机驱动旋转。

10、进一步的，所述底座台包括支撑台，且支撑台的四周边端固定有支撑杆，所述支撑台的内部一侧固定有衔接管，所述支撑台的顶面固定有塔底座和配电柜，且配电柜的顶面固定有低压真空压缩机。

11、进一步的，所述支撑杆与支撑台四周固定连接，且衔接管与排液管相连通。

12、与现有技术相比，本实用新型的有益效果是：

13、本实用新型，通过塔底座内置的驱动电机带动驱动链轮旋转，两组驱动电机采用电位器并联控制，由驱动链轮配合链条和传动链轮同步传动，使得四周的螺纹轴同时驱动，使塔外框匀速上抬，从而露出内部的滤料架，方便使用者对过滤填料进行添加或替换，摆脱了对大型起吊设备的依赖，特别适合海上平台的特殊作业环境；

14、本实用新型，通过塔底座与塔外框间的软胶垫保持密封性，而内部的滤料架则可通过填充过滤填料，进行脱汞回收处理，其天然气可通过顶部的排气口排出，而含汞天然气中的待分离液体则在过滤填料中汇集成液滴，配合底部排液管排出，保持稳定的脱汞回收过程；

15、本实用新型，通过底部的支撑台为脱汞回收塔和配电柜提供稳定搭载和支撑，形成模块化设计，整体占地面积较小，而四周分布的支撑杆则可为支撑台提供结构性支撑，从而保持内部结构支撑稳定，而顶部搭载的配电柜及低压真空压缩机则可为天然气的排出回收提供稳定辅助。

1.一种用于海上平台天然气脱汞的回收装置，包括底座台（1）与固定在所述底座台（1）顶面一侧的脱汞回收塔（2），其特征在于，所述脱汞回收塔（2）包括塔底座（201），所述塔底座（201）的顶面贴合有软胶垫（202），用于贴合密封，所述塔底座（201）的底端中心固定有排液管（203）；

2.根据权利要求1所述的一种用于海上平台天然气脱汞的回收装置，其特征在于，所述塔底座（201）与滤料架（211）底端固定连接，且滤料架（211）上下与排气口（213）及排液管（203）相连通。

3.根据权利要求1所述的一种用于海上平台天然气脱汞的回收装置，其特征在于，所述塔底座（201）通过软胶垫（202）与塔外框（209）底端相卡合，且软胶垫（202）沿着塔底座（201）顶面均匀贴合。

4.根据权利要求1所述的一种用于海上平台天然气脱汞的回收装置，其特征在于，所述塔外框（209）通过其与所述螺纹轴（208）的螺纹配合，与所述塔底座（201）构成升降传动结构。

5.根据权利要求1所述的一种用于海上平台天然气脱汞的回收装置，其特征在于，所述驱动链轮（205）和传动链轮（207）通过所述链条（206）构成同步传动配合，且所述驱动链轮（205）通过所述驱动电机（204）驱动旋转。

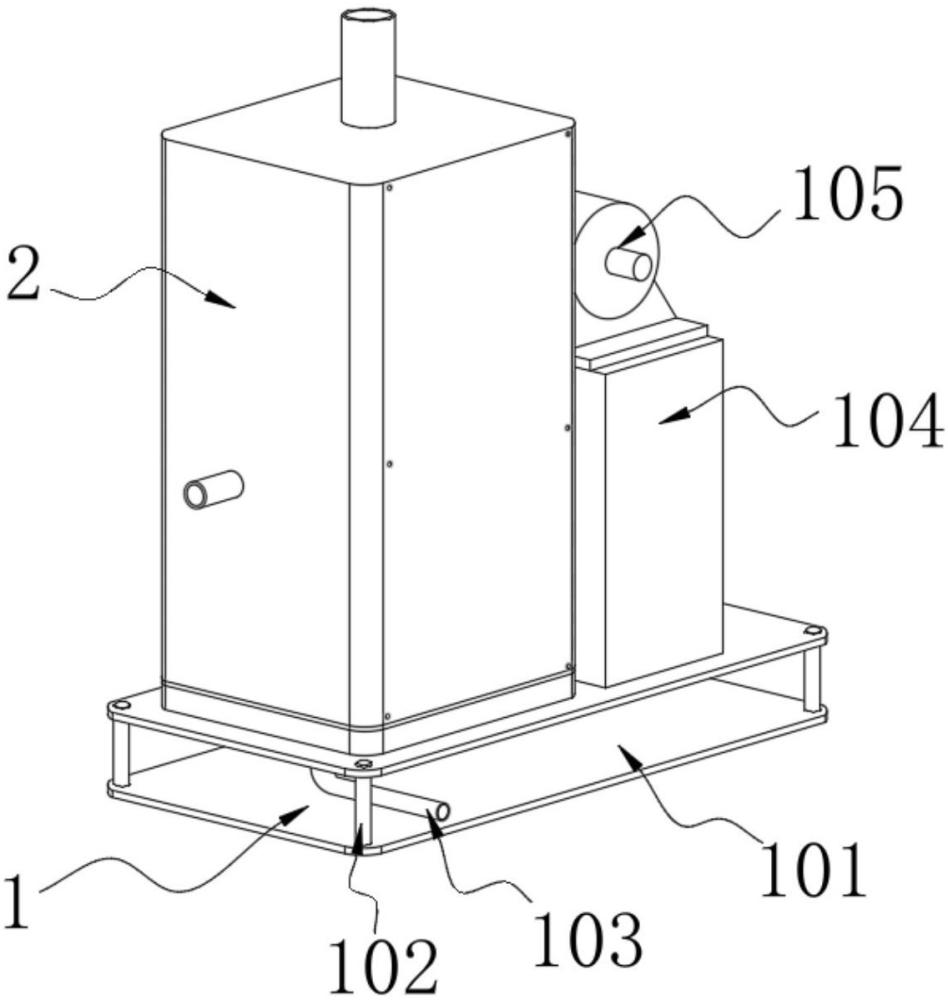

6.根据权利要求1所述的一种用于海上平台天然气脱汞的回收装置，其特征在于，所述底座台（1）包括支撑台（101），且支撑台（101）的四周边端固定有支撑杆（102），所述支撑台（101）的内部一侧固定有衔接管（103），所述支撑台（101）的顶面固定有塔底座（201）和配电柜（104），且配电柜（104）的顶面固定有低压真空压缩机（105）。

7.根据权利要求6所述的一种用于海上平台天然气脱汞的回收装置，其特征在于，所述支撑杆（102）与支撑台（101）四周固定连接，且衔接管（103）与排液管（203）相连通。
