一种显示面板的制作方法

本技术属于显示，具体涉及一种显示面板。

背景技术：

1、相关技术中，lcd（liquid crystal display，液晶显示器）的驱动电路长采用多个晶体管设计，由于晶体管在长期使用后会出现特性偏移，晶体管关断不彻底，从而导致晶体管出现漏电流，这将进一步导致显示面板显示异常。

2、因此，如何防止漏电导致显示面板异常是当前亟待解决的问题。

技术实现思路

1、本技术提供了一种显示面板，解决了显示面板中漏电导致的显示面板异常问题。

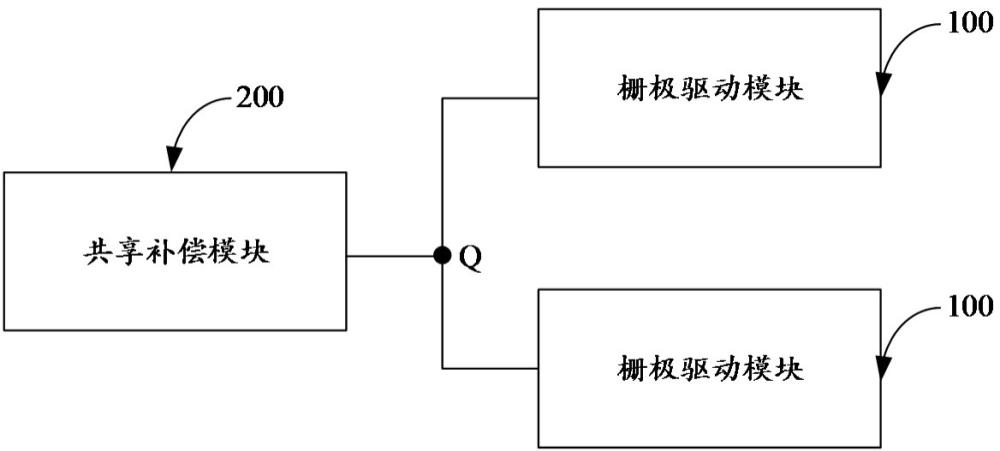

2、本技术提供一种显示面板，所述显示面板包括：n个级联的栅极驱动模块和m个共享补偿模块，每个所述栅极驱动模块具有驱动控制节点和降噪控制节点，每个所述共享补偿模块具有共享补偿节点；每个所述共享补偿模块，分别与至少两个所述栅极驱动模块相连，被配置为：在非预充阶段和触控时段分别采集至少两个所述栅极驱动模块的漏电电流，以在所述共享补偿节点上产生电压；并基于所述共享补偿节点的电压对第n级的栅极驱动模块的驱动控制节点的电压或所述降噪控制节点的电压进行补偿；其中，至少两个所述栅极驱动模块包括所述第n级的栅极驱动模块。

3、可选地，每个所述栅极驱动模块包括：连接于所述驱动控制节点的预充单元或/和下拉单元，所述预充单元具有第一采样节点，所述下拉单元具有第二采样节点；所述共享补偿模块包括：第一漏电采样单元，分别与所述第一采样节点和所述共享补偿节点相连，被配置为：在所述非预充阶段采集所述第一采样节点上的漏电电流；或/和，第二漏电采样单元，分别与所述第二采样节点和所述共享补偿节点相连，被配置为：在所述触控时段采集所述第二采样节点的漏电电流；所述共享补偿模块还包括：存储单元，与所述共享补偿节点相连，被配置为：将所述第一采样节点上的漏电电流或/和所述第二采样节点上的漏电电流进行存储，以在所述共享补偿节点上产生电压。

4、可选地，所述共享补偿模块还包括：补偿单元，与所述共享补偿节点相连，还与所述驱动控制节点或/和降噪控制节点相连，被配置为：基于目标补偿模式和所述共享补偿节点的电压，对所述驱动控制节点的电压或所述降噪控制节点的电压进行补偿。

5、可选地，所述共享补偿模块还包括：阈值判断单元，分别与所述共享补偿节点和路径控制节点相连，被配置为：根据所述共享补偿节点的电压是否位于预设电压阈值范围，以控制所述共享补偿节点是否与所述路径控制节点电连接；当所述共享补偿节点的电压大于所述预设电压阈值范围的最大值时，产生钳位控制信号；过补偿抑制单元，与所述阈值判断单元相连，被配置为：根据所述钳位控制信号将所述路径控制节点的电压钳位至所述预设电压阈值范围的最大值；补偿单元，与所述路径控制节点相连，还与所述驱动控制节点或/和所述降噪控制节点相连，被配置为：基于目标补偿模式和所述路径控制节点的电压，对所述驱动控制节点的电压或所述降噪控制节点的电压进行补偿。

6、可选地，所述补偿单元包括：第一补偿子单元，与所述共享补偿节点或所述路径控制节点相连，还与所述驱动控制节点相连，被配置为：当所述目标补偿模式为低温显示模式时，基于所述共享补偿节点的电压或所述路径控制节点的电压，对所述驱动控制节点的电压进行补偿；第二补偿子单元，与所述共享补偿节点或所述路径控制节点相连，还与所述降噪控制节点相连，被配置为：当所述目标补偿模式为高温显示模式时，基于所述共享补偿节点的电压或所述路径控制节点的电压对所述降噪控制节点的电压进行补偿；第三补偿子单元，与所述共享补偿节点或所述路径控制节点相连，还与所述驱动控制节点相连，被配置为：当所述目标补偿模式为触控显示模式时，在触控时段之后基于所述共享补偿节点的电压或所述路径控制节点的电压，对驱动控制节点的电压进行补偿。

7、可选地，所述第一漏电采样单元包括：第一晶体管；所述第一晶体管的控制端与第n-i级的栅极驱动模块相连，第一晶体管的第一端与所述第一采样节点相连，所述第一晶体管的第二端与所述共享补偿节点相连；或，所述第二漏电采样单元包括：第二晶体管；所述第二晶体管的控制端与触控控制端相连，所述第二晶体管的第一端与所述第二采样节点相连，所述第二晶体管的第二端与所述共享补偿节点相连；或，所述存储单元包括：存储电容；所述存储电容的第一端与所述共享补偿节点相连，所述存储电容的第二端与低电位端相连。

8、可选地，所述第一补偿子单元包括：第三晶体管；所述第三晶体管的控制端与第一补偿控制端相连，所述第三晶体管的第一端与所述共享补偿节点或所述路径控制节点相连，所述第三晶体管的第二端与所述驱动控制节点相连；或，所述第二补偿子单元包括：第四晶体管；所述第四晶体管的控制端与所述第一补偿控制端相连，所述第四晶体管的第一端与所述共享补偿节点或所述路径控制节点相连，所述第四晶体管的第二端与所述降噪控制节点相连；或，第三补偿子单元包括：第五晶体管，所述第五晶体管的控制端与第二控制端相连，第五晶体管的第一端与所述共享补偿节点或所述路径控制节点相连，所述第五晶体管的第二端与所述驱动控制节点相连。

9、可选地，所述阈值判断单元包括：第六晶体管、第七晶体管、阈值判断器和第八晶体管；所述第六晶体管的控制端与第一阈值判断控制端相连，所述第六晶体管的第一端与所述共享补偿节点相连，所述第六晶体管的第二端与所述阈值判断器的第一输入端相连；所述第七晶体管的控制端与第二阈值判断控制端相连，所述第七晶体管的第一端与所述共享补偿节点相连，所述第七晶体管的第二端与所述阈值判断器的第一输入端相连；所述阈值判断器的第一控制端与所述第八晶体管的控制端相连，所述阈值判断器的第二控制端与所述过补偿抑制单元相连，所述阈值判断器的第二输入端与目标参考电位端相连，所述阈值判断器的输出端与所述第八晶体管的第一端相连；所述第八晶体管的第二端与所述路径控制节点相连。

10、可选地，所述过补偿抑制单元包括：第九晶体管；所述第九晶体管的控制端与所述阈值判断单元相连，所述第九晶体管的第一端与所述目标参考电位端相连，所述第九晶体管的第二端与所述阈值判断器的输出端相连。

11、可选地，所述显示面板还包括：数据选择模块，分别与选择控制端、所述共享补偿模块和所述栅极驱动模块相连，被配置为：根据所述选择控制端输出的目标采样信号控制目标补偿模块与所述第n级的栅极驱动模块的第一采样节点或第二采样节点相连；根据所述选择控制端输出的目标补偿信号控制所述目标补偿模块与所述第n级的栅极驱动模块的驱动控制节点或所述降噪控制节点相连；其中，所述目标补偿模块为与所述第n级的栅极驱动模块对应的所述共享补偿模块。

12、本技术提供的技术方案，至少具有以下有益效果：

13、本技术通过设置m个共享补偿模块和n个栅极驱动模块，每个共享补偿模块具有共享补偿节点，共享补偿模块分别采集至少两个栅极驱动模块的漏电电流，以将漏电电流进行存储，从而可在共享补偿节点上产生电压；当驱动控制节点发生漏电时，栅极驱动模块的驱动晶体管可能无法完全开启，并可利用对共享补偿节点的电压对驱动控制节点的电压进行补偿，可以确保驱动栅极驱动模块的驱动晶体管充分导通，从而确保栅极驱动模块输出足够的栅极驱动信号，以驱动像素，避免显示面板的显示异常；当降噪控制节点的电压发生漏电时，将会产生噪声，影响显示效果，利用共享补偿节点的电压对降噪控制节点的电压进行补偿，以进行降噪；利用漏电电流产生共享补偿节点的电压，无需利用外部供电电源进行补偿，可以降低显示面板的功耗；设置每个共享补偿模块与至少两个栅极驱动模块相连，对共享补偿模块进行复用，可以节约显示面板的边框面积，并可节约显示面板的成本。
