显示装置和电子装置的制作方法

本公开涉及显示装置，并且更具体地，涉及具有改善的感测能力的显示装置和电子装置。

背景技术：

1、随着多媒体技术的发展，显示装置变得越来越重要。因此，目前正在开发诸如液晶显示装置和有机发光显示装置的各种显示装置。

技术实现思路

1、本公开的方面提供了具有改善的感测能力的显示装置和电子装置。

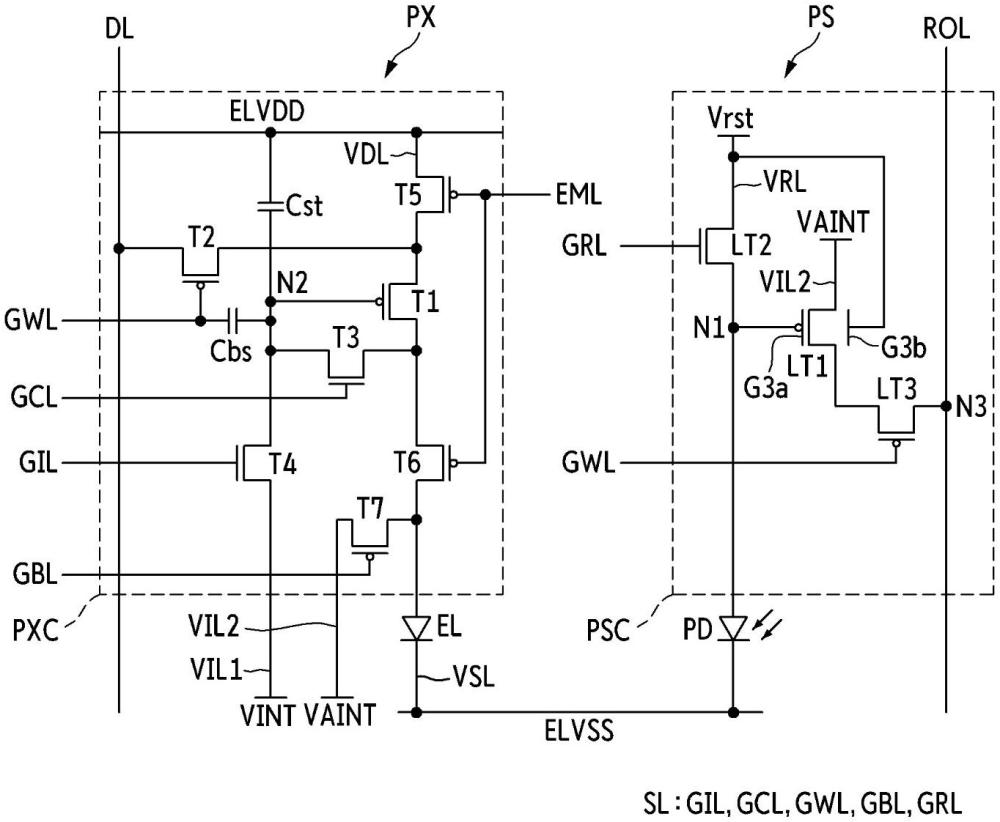

2、根据本公开的方面，提供了一种显示装置。显示装置包括：像素，包括像素电路和连接到像素电路的发光元件；以及光传感器，包括光传感器电路和连接到光传感器电路的光电转换元件；其中，像素电路包括连接到发光元件的第一晶体管，以及光传感器电路包括连接到光传感器的第一传感器晶体管。第一传感器晶体管包括连接到光传感器的栅电极和连接到复位电压线的相对栅电极。

3、根据本公开的另一方面，提供了一种包括用于提供显示屏的显示装置的电子装置。显示装置包括：像素，包括像素电路和连接到像素电路的发光元件；光传感器，包括光传感器电路和连接到光传感器电路的光电转换元件；其中，像素电路包括连接到发光元件的第一晶体管；以及光传感器电路包括连接到光传感器的第一传感器晶体管。第一传感器晶体管包括连接到光传感器的栅电极和连接到复位电压线的相对栅电极。

4、根据本公开的实施方式，可以改善显示装置的光传感器的感测能力。

5、例如，根据实施方式，光传感器的传感器晶体管可以是包括两个栅电极的双栅极晶体管。当向传感器晶体管的相对栅电极施加大的负电压时，传感器晶体管的阈值电压可以在正方向上进一步偏移。结果，传感器晶体管的电流量增加，并且可以改善传感器晶体管的感测能力。

6、本公开的效果不限于以上描述的效果，并且本文中未描述的其它效果将从以下描述对本领域技术人员变得明显。

1.显示装置，包括：

2.根据权利要求1所述的显示装置，其中，所述第一传感器晶体管在正方向上具有比所述第一晶体管的阈值电压大的阈值电压值。

3.根据权利要求1所述的显示装置，还包括：

4.根据权利要求3所述的显示装置，其中，所述复位电压具有比所述第一供应电压、所述第二供应电压、所述第一初始化电压和所述第二初始化电压高的绝对值。

5.根据权利要求4所述的显示装置，其中，所述复位电压具有负电压。

6.根据权利要求3所述的显示装置，其中，所述复位电压线包括布置在不同层中并且通过接触孔彼此连接的第一子复位电压线和第二子复位电压线，

7.根据权利要求6所述的显示装置，其中，所述光传感器电路还包括：

8.根据权利要求7所述的显示装置，其中，所述像素电路还包括：

9.根据权利要求8所述的显示装置，其中，所述第一晶体管、所述第二晶体管、所述第五晶体管、所述第六晶体管、所述第七晶体管、所述第一传感器晶体管和所述第三传感器晶体管中的每个是p型晶体管，以及

10.根据权利要求1所述的显示装置，其中，所述第一晶体管的沟道区域的掺杂浓度不同于所述第一传感器晶体管的掺杂浓度。

11.根据权利要求1所述的显示装置，其中，所述第一传感器晶体管的所述栅电极和所述相对栅电极彼此面对，且有源层在所述栅电极与所述相对栅电极之间。

12.根据权利要求11所述的显示装置，其中，所述复位电压线通过延伸穿过绝缘层的接触孔连接到所述相对栅电极。

13.根据权利要求12所述的显示装置，还包括：

14.根据权利要求13所述的显示装置，其中，所述有源层位于所述相对栅电极上，使得所述有源层与所述相对栅电极重叠，以及

15.电子装置，包括：

16.根据权利要求15所述的电子装置，其中，所述第一传感器晶体管的阈值电压在正方向上具有比所述第一晶体管的阈值电压大的值。

17.根据权利要求15所述的电子装置，还包括：

18.根据权利要求17所述的电子装置，其中，所述复位电压具有比所述第一供应电压、所述第二供应电压、所述第一初始化电压和所述第二初始化电压高的绝对值。

19.根据权利要求18所述的电子装置，其中，所述复位电压具有负电压。

20.根据权利要求15所述的电子装置，其中，所述电子装置是包括头戴式显示器、智能眼镜和智能手表中的一个的能够穿戴的装置。
