显示面板、显示驱动方法和显示装置与流程
本申请涉及显示，具体涉及一种显示面板、显示驱动方法和显示装置。
背景技术：
1、刷新率，也称为显示频率，是显示装置每秒钟能够更新图像的次数。较高的刷新率可以呈现更平滑流畅的显示效果，但对显示装置的性能要求较高，功耗也大。
2、在对刷新率要求不高的场景，可以通过降低显示频率来降低显示功耗。然而，显示频率的降低可能会伴随闪烁情况，导致低频显示效果不好。
技术实现思路
1、本申请实施例提供一种显示面板、显示驱动方法和显示装置，设置控制单元以控制显示面板的驱动模板，可以针对不同显示需求切换显示驱动方式，提高画面的显示效果，避免人眼识别到显示画面的亮度变化。

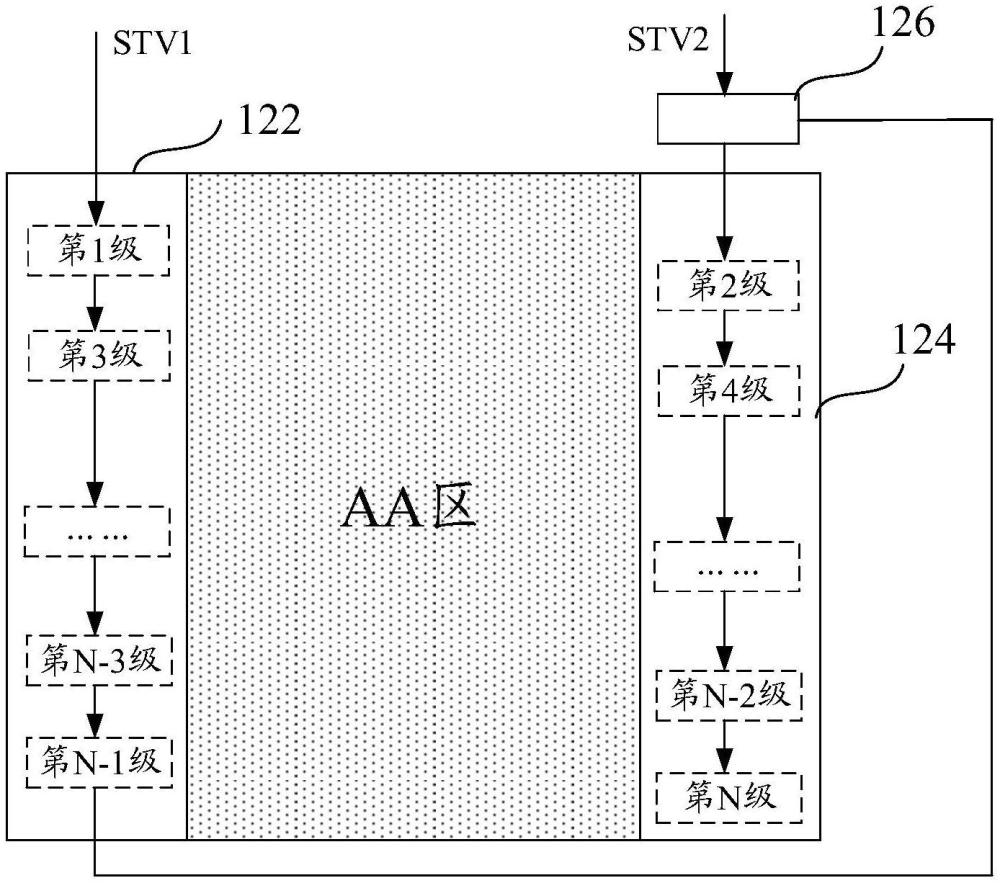

2、本申请实施例提供一种显示面板，包括第一栅极驱动模块和第二栅极驱动模块；其中：
3、第一栅极驱动模块包括多个级联的第一栅极驱动电路，每一所述第一栅极驱动电路分别连接一奇数行像素；
4、第二栅极驱动模块包括多个级联的第二栅极驱动电路，每一所述第二栅极驱动电路分别连接一偶数行像素；
5、驱动方式切换模块，连接所述第一栅极驱动模块和所述第二栅极驱动模块，所述驱动方式切换模块用于根据切换控制信号控制所述第一栅极驱动模块和所述第二栅极驱动模块在第一驱动方式和第二驱动方式之间进行切换。
6、可选地，所述驱动方式切换模块包括：
7、第一控制单元，接入第一控制信号，并连接所述第二栅极驱动模块；
8、第二控制单元，接入第二控制信号，并连接所述第一栅极驱动模块和所述第二栅极驱动模块；
9、所述驱动方式切换模块用于根据所述第一控制信号和所述第二控制信号控制所述第一栅极驱动模块和所述第二栅极驱动模块在所述第一驱动方式和所述第二驱动方式之间进行切换；所述第一控制信号和所述第二控制信号反相。
10、可选地，所述第一控制单元包括第一开关器件，所述第一开关器件的控制端接入所述第一控制信号，所述第一开关器件的输入端与所述第二栅极驱动模块对应的第二驱动信号连接，
11、所述第二控制单元包括第二开关器件，所述第二开关器件的控制端接入所述第二控制信号，所述第二开关器件的输入端与所述第一栅极驱动模块对应的第一驱动信号连接。
12、可选地，所述驱动方式切换模块还用于：
13、在所述第一控制信号为第一电平信号且所述第二控制信号为第二电平信号时，控制所述第一栅极驱动模块和所述第二栅极驱动模块以所述第一驱动方式分别对所述奇数行像素和所述偶数行像素进行级传驱动；
14、其中，在所述第一驱动方式下，所述第一栅极驱动模块和所述第二栅极驱动模块分别控制所述第一栅极驱动电路和所述第二栅极驱动电路依次交替驱动所述奇数行像素和偶数行像素，所述第一电平信号与所述第二电平信号相反。
15、可选地，所述驱动方式切换模块还用于：
16、在所述第一控制信号为第二电平信号且所述第二控制信号为第一电平信号时，控制所述第一栅极驱动模块和所述第二栅极驱动模块以所述第二驱动方式分别对所述奇数行像素和所述偶数行像素进行级传驱动；
17、其中，在所述第二驱动方式下，首先由所述第一栅极驱动模块通过各所述第一栅极驱动电路对各所述奇数行像素进行级传驱动，在各所述奇数行像素的级传驱动结束后，由所述第二栅极驱动模块通过各所述第二栅极驱动电路对所述偶数行像素进行级传驱动，所述第一电平信号与所述第二电平信号相反。
18、相应地，本申请实施例还提供一种显示驱动方法，用于驱动显示面板，所述显示面板包括第一栅极驱动模块和第二栅极驱动模块，所述第一栅极驱动模块包括多个级联的第一栅极驱动电路，每一所述第一栅极驱动电路分别连接一奇数行像素，所述第二栅极驱动模块包括多个级联的第二栅极驱动电路，每一所述第二栅极驱动电路分别连接一偶数行像素，所述方法包括：
19、根据切换控制信号控制所述第一栅极驱动模块和所述第二栅极驱动模块在第一驱动方式和第二驱动方式之间进行切换，以按照对应的驱动方式分别对所述奇数行像素以及所述偶数行像素进行级传驱动。
20、可选地，所述驱动方式切换模块包括第一控制单元和第二控制单元，所述第一控制单元连接所述第二栅极驱动模块，所述第二控制单元连接所述第一栅极驱动模块和所述第二栅极驱动模块；
21、所述根据控制信号控制所述显示面板中各行像素的驱动方式，包括：
22、根据第一控制信号和第二控制信号控制所述显示面板中各行像素的驱动方式；
23、其中，所述第一控制信号用于通过第一控制单元将第二驱动信号接入所述第二栅极驱动模块，所述第二控制信号用于通过第二控制单元将所述第一栅极驱动模块对应的第一驱动信号接入所述第二栅极驱动模块，所述第一控制信号和所述第二控制信号反相。
24、可选地，所述根据第一控制信号和第二控制信号控制所述显示面板中各行像素的驱动方式，包括：
25、在所述第一控制信号为第一电平信号且所述第二控制信号为第二电平信号时，控制所述显示面板执行第一驱动方式；
26、其中，所述第一驱动方式为依次交替驱动所述显示面板的奇数行像素和偶数行像素。
27、可选地，所述根据控制信号控制所述显示面板中各行像素的驱动方式，包括：
28、在所述第一控制信号为第二电平信号且所述第二控制信号为第一电平信号时，控制所述显示面板执行第二驱动方式；
29、其中，所述第二驱动方式为在所述显示面板的奇数行像素驱动结束后，驱动所述显示面板的偶数行像素。
30、本申请实施例还提供一种显示装置，包括：栅极驱动芯片、源极驱动芯片、以及上述显示面板，所述显示面板与所述栅极驱动芯片和所述源极驱动芯片连接。
31、综上所述，本申请实施例在显示面板中新增了驱动方式切换模块，通过驱动方式切换模块根据切换控制信号控制第一栅极驱动模块和第二栅极驱动模块在第一驱动方式和第二驱动方式之间进行切换。本申请实施例的第一栅极驱动模块包括多个级联的第一栅极驱动电路，每一第一栅极驱动电路分别连接一奇数行像素，第二栅极驱动模块包括级联的第二栅极驱动电路，每一第二栅极驱动电路分别连接一偶数行像素。本申请实施例的显示面板通过驱动方式切换模块根据切换控制信号在第一驱动方式和第二驱动方式之间切换，从而控制第一栅极驱动模块和第二栅极驱动模块执行不同的数据驱动方式。本申请实施通过对显示面板驱动方式的改进，可以在低频画面显示时提高显示画面的刷新频率，降低显示面板的亮度变化频率，提升低刷新率下的显示效果，满足低功耗的显示要求。
1.一种显示面板，其特征在于，包括：
2.根据权利要求1所述的显示面板，其特征在于，所述驱动方式切换模块包括：
3.根据权利要求2所述的显示面板，其特征在于，所述第一控制单元包括第一开关器件，所述第一开关器件的控制端接入所述第一控制信号，所述第一开关器件的输入端与所述第二栅极驱动模块对应的第二驱动信号连接，
4.根据权利要求2所述的显示面板，其特征在于，所述驱动方式切换模块还用于：
5.根据权利要求2所述的显示面板，其特征在于，所述驱动方式切换模块还用于：
6.一种显示驱动方法，其特征在于，用于驱动显示面板，所述显示面板包括第一栅极驱动模块和第二栅极驱动模块，所述第一栅极驱动模块包括多个级联的第一栅极驱动电路，每一所述第一栅极驱动电路分别连接一奇数行像素，所述第二栅极驱动模块包括多个级联的第二栅极驱动电路，每一所述第二栅极驱动电路分别连接一偶数行像素，所述方法包括：
7.根据权利要求6所述的显示驱动方法，其特征在于，所述驱动方式切换模块包括第一控制单元和第二控制单元，所述第一控制单元连接所述第二栅极驱动模块，所述第二控制单元连接所述第一栅极驱动模块和所述第二栅极驱动模块；
8.根据权利要求7所述的显示驱动方法，其特征在于，所述根据第一控制信号和第二控制信号控制所述显示面板中各行像素的驱动方式，包括：
9.根据权利要求7所述的显示驱动方法，其特征在于，所述根据控制信号控制所述显示面板中各行像素的驱动方式，包括：
10.一种显示装置，其特征在于，包括：栅极驱动芯片、源极驱动芯片、以及如权利要求1至5任一项所述的显示面板，所述显示面板与所述栅极驱动芯片和所述源极驱动芯片连接。
