一种防掉落的倾斜式货架卡的制作方法

本技术涉及货架标识，尤其涉及一种防掉落的倾斜式货架卡。

背景技术：

1、货架卡作为商品陈列的重要辅助部件，广泛应用于超市、便利店、药店、仓储库房等各类场景，其核心功能是清晰展示商品名称、价格、规格、产地等信息，方便消费者快速获取信息，同时辅助商家进行商品管理。

2、现有技术中，货架卡的安装方式多为单一结构设计，常见的包括背胶粘贴式、简单夹装式或单一螺丝固定式，这些设计存在明显弊端：

3、单一安装方式仅能匹配特定类型的货架，如背胶粘贴式仅适用于光滑平整的货架表面，在粗糙材质或金属货架上粘贴不牢固；简单夹装式对层板厚度要求苛刻，过厚或过薄的层板均无法稳定固定，导致货架卡易松动脱落；

4、现有倾斜式货架卡的倾斜角度多为固定设计，无法根据货架层高、陈列位置或消费者观察视角进行调整，导致部分场景下信息可视性差，如层高较高的货架因角度过低导致消费者无法清晰读取信息，层高较矮的货架因角度过高产生反光干扰。

5、我们为此，提出了一种防掉落的倾斜式货架卡解决上述弊端。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点而提出的一种防掉落的倾斜式货架卡。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种防掉落的倾斜式货架卡，包括货架卡本体，所述货架卡本体的底面通过安装螺丝可拆卸安装有承载板，且承载板上安装有u形夹，并且u形夹的内壁粘接有防护垫，所述货架卡本体的两侧表面均焊接有耳板，且两个耳板的表面配合使用有紧固螺丝，所述货架卡本体的一侧表面开设有安装槽，且安装槽的内部固定安装有强力磁铁，所述货架卡本体的内部通过第一铰链铰接有调节板，且调节板的一侧表面通过第二铰链铰接有支撑板，并且支撑板与货架卡本体内底面开设有的调节槽配合使用。

3、所述调节槽设有多个，且多个调节槽等距分布在货架卡本体的内底面。

4、所述防护垫的表面积与u形夹的表面积相同。

5、所述支撑板的截面面积小于调节槽的截面面积。

6、所述紧固螺丝设有多个，且多个紧固螺丝两两分布在两个耳板上。

7、所述调节板与货架卡本体配合使用。

8、与现有技术相比，本实用新型的有益效果是：

9、本实用新型中集成多种安装方式，固定稳定性显著提升，通过设置u形夹、强力磁铁和紧固螺丝组成的多模式安装组件，可根据货架材质和结构灵活选择安装方式，u形夹配合紧固螺丝可牢固夹装于各类厚度的货架层板，防护垫增强摩擦力防止滑动；强力磁铁可直接吸附于金属货架表面，安装拆卸无痕迹；紧固螺丝可实现承载板与货架的刚性固定，适用于人流量大、易震动的场景，三种安装方式可组合使用，大幅提升货架卡的适配性和固定稳定性，有效避免外力或震动导致的掉落问题，其中u 形夹采用可拆卸设计，便于根据使用需求拆卸或安装；防护垫的设置既保护货架表面，又增强固定效果。

10、本实用新型中通过调节板上的条形调节槽与支撑板配合，支撑板在调节槽内的不同位置固定，可实现货架卡本体的倾斜角度调节，商家可根据货架层高、陈列位置或消费者观察视角，精准调整角度，确保消费者在平视或稍低头状态下清晰读取商品信息，同时减少灯光反射造成的视觉干扰，提升购物体验。

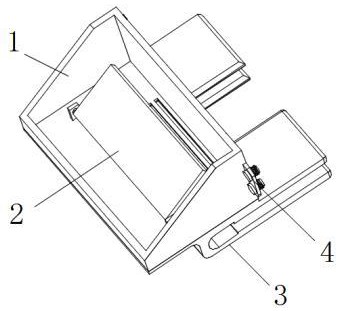

1.一种防掉落的倾斜式货架卡，包括货架卡本体（1），其特征在于，所述货架卡本体（1）的底面通过安装螺丝（8）可拆卸安装有承载板（9），且承载板（9）上安装有u形夹（3），并且u形夹（3）的内壁粘接有防护垫（10），所述货架卡本体（1）的两侧表面均焊接有耳板（4），且两个耳板（4）的表面配合使用有紧固螺丝（5），所述货架卡本体（1）的一侧表面开设有安装槽（6），且安装槽（6）的内部固定安装有强力磁铁（7），所述货架卡本体（1）的内部通过第一铰链（11）铰接有调节板（2），且调节板（2）的一侧表面通过第二铰链（12）铰接有支撑板（13），并且支撑板（13）与货架卡本体（1）内底面开设有的调节槽（14）配合使用。

2.根据权利要求1所述的一种防掉落的倾斜式货架卡，其特征在于，所述调节槽（14）设有多个，且多个调节槽（14）等距分布在货架卡本体（1）的内底面。

3.根据权利要求1所述的一种防掉落的倾斜式货架卡，其特征在于，所述防护垫（10）的表面积与u形夹（3）的表面积相同。

4.根据权利要求1所述的一种防掉落的倾斜式货架卡，其特征在于，所述支撑板（13）的截面面积小于调节槽（14）的截面面积。

5.根据权利要求1所述的一种防掉落的倾斜式货架卡，其特征在于，所述紧固螺丝（5）设有多个，且多个紧固螺丝（5）两两分布在两个耳板（4）上。

6.根据权利要求1所述的一种防掉落的倾斜式货架卡，其特征在于，所述调节板（2）与货架卡本体（1）配合使用。
