一种国土空间规划用设计展板的制作方法

本技术涉及一种展示板，具体是一种国土空间规划用设计展板。

背景技术：

1、国土空间规划布局是利用土地等资源进行空间布局。在进行国土空间规划的时候，需要先对国土空间进行设计，设计出的图纸往往需要进行展示操作，在进行图纸展示的时候，这里的图纸不单单是展示出的效果图，同样还包括一些构造图以及施工图等等，便需要使用到相关的辅助器具。

2、经检索，公告号为cn222425722u的专利公开了一种国土空间规划设计展板，其通过左右收纳盒可以对图纸进行防护，避免图纸受损，通过卷轴对图纸收卷，使用完成后可以及时收卷。且其能够进行灵活收纳，便于携带，且支撑腿形成的支撑架便于图纸的观。

3、上述方案虽然能够对图纸进行收纳且便于携带，但结构较为复杂，不便于对图纸进行更换，且现场拼接组装时较为麻烦，有待改进。

技术实现思路

1、本实用新型的目的在于提供一种国土空间规划用设计展板，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种国土空间规划用设计展板，包括两个支腿、两个拉绳和由若干个条板组成的展示板，所述条板上贯穿设置有两个第一穿孔，所述支腿的顶面中部贯穿设置有第二穿孔，所述支腿的底面中部开设有与第二穿孔相连通的凹槽，所述拉绳由对应的第一穿孔和第二穿孔内穿过，所述支腿上与第二穿孔的对应处设置有用于第二穿孔的锁紧机构，所述拉绳的顶端固定连接有挡块，所述条板的两侧外壁均固定嵌入安装有铁皮。

4、作为本实用新型进一步的方案：所述锁紧机构包括开设于支腿内的滑槽，所述滑槽与第二穿孔连通，所述滑槽内可滑动的安装有滑块，所述支腿的外壁通过螺纹孔配合穿设安装有手拧螺栓，所述手拧螺栓的螺纹端穿入滑槽内后通过轴承座与滑块转动连接。

5、作为本实用新型进一步的方案：所述滑块朝向第二穿孔的外壁固定设置有多个钢刺。

6、作为本实用新型进一步的方案：所述条板和支腿的顶部与拉绳的对应处均开设有插槽，所述条板的底部与插槽的对应处均固定设置有插管，所述插管与插槽相适配，所述挡块位于对应的插槽内。

7、作为本实用新型再进一步的方案：两个所述第一穿孔分别位于条板长度尺寸的1/4和3/4处，所述支腿的长度尺寸略小于条板长度尺寸的1/2。

8、与现有技术相比，本实用新型的有益效果是：

9、本实用新型结构简单，易于生产组装，通过设置支腿和由多个条板组成的展示板，通过拉绳将条板和支腿进行连接，不仅能够实现对展示板的快速组装，且在不使用时可将条板及支腿卷起并绑扎，从而方便对展示板进行收纳和携带，通过铁皮与磁铁的配合，便于在展示板上展示不同的海报，且操作简单方便。

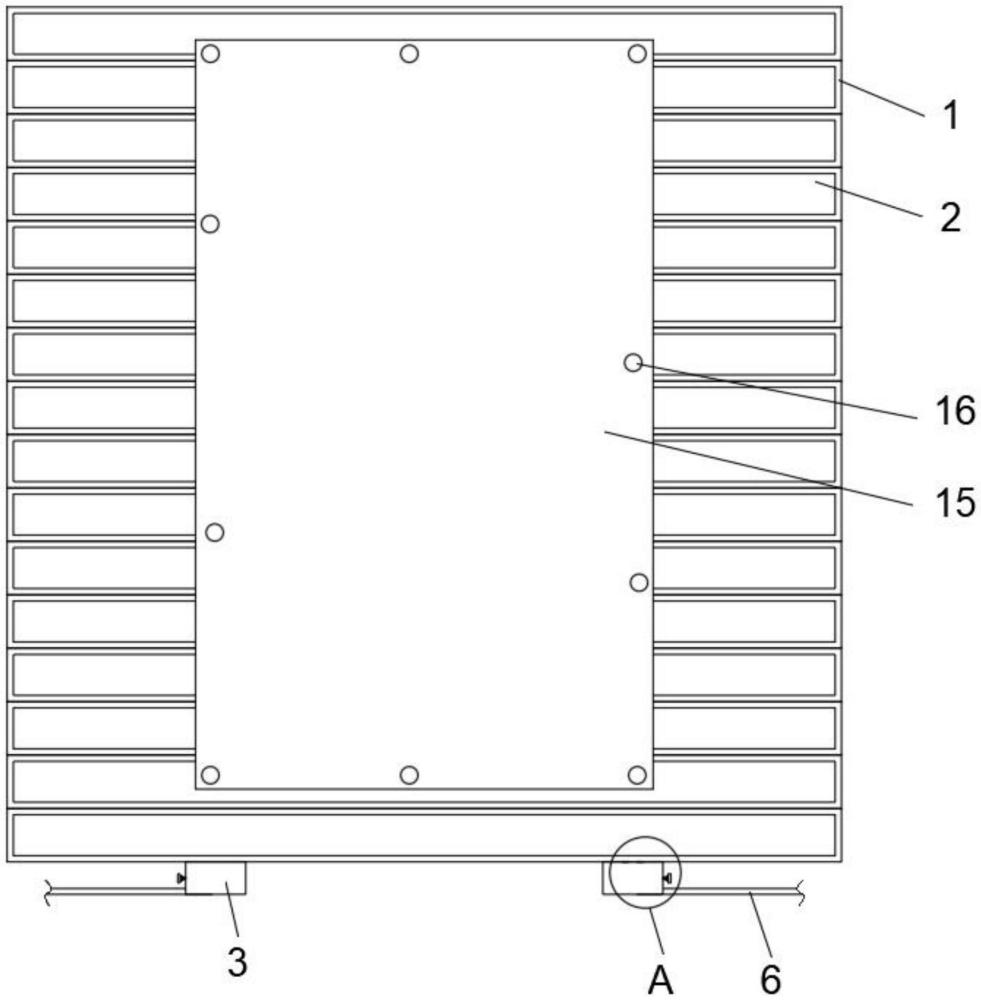

1.一种国土空间规划用设计展板，其特征在于：包括两个支腿(3)、两个拉绳(6)和由若干个条板(1)组成的展示板，所述条板(1)上贯穿设置有两个第一穿孔(5)，所述支腿(3)的顶面中部贯穿设置有第二穿孔(7)，所述支腿(3)的底面中部开设有与第二穿孔(7)相连通的凹槽(4)，所述拉绳(6)由对应的第一穿孔(5)和第二穿孔(7)内穿过，所述支腿(3)上与第二穿孔(7)的对应处设置有用于第二穿孔(7)的锁紧机构，所述拉绳(6)的顶端固定连接有挡块(10)，所述条板(1)的两侧外壁均固定嵌入安装有铁皮(2)。

2.根据权利要求1所述的一种国土空间规划用设计展板，其特征在于：所述锁紧机构包括开设于支腿(3)内的滑槽(11)，所述滑槽(11)与第二穿孔(7)连通，所述滑槽(11)内可滑动的安装有滑块(13)，所述支腿(3)的外壁通过螺纹孔配合穿设安装有手拧螺栓(12)，所述手拧螺栓(12)的螺纹端穿入滑槽(11)内后通过轴承座与滑块(13)转动连接。

3.根据权利要求2所述的一种国土空间规划用设计展板，其特征在于：所述滑块(13)朝向第二穿孔(7)的外壁固定设置有多个钢刺(14)。

4.根据权利要求1所述的一种国土空间规划用设计展板，其特征在于：所述条板(1)和支腿(3)的顶部与拉绳(6)的对应处均开设有插槽(9)，所述条板(1)的底部与插槽(9)的对应处均固定设置有插管(8)，所述插管(8)与插槽(9)相适配，所述挡块(10)位于对应的插槽(9)内。

5.根据权利要求1所述的一种国土空间规划用设计展板，其特征在于：两个所述第一穿孔(5)分别位于条板(1)长度尺寸的1/4和3/4处，所述支腿(3)的长度尺寸略小于条板(1)长度尺寸的1/2。
