电子设备的制作方法

本申请属于电子设备，具体涉及一种电子设备。

背景技术：

1、屏下光传感技术在显示屏的局部区域下设置光学传感器，光线穿透显示屏后被光学传感器接收，有利于实现高屏占比。然而，显示屏的存在，会减小屏下光学传感器的视场角，具体表现为：当光线的入射角较大时，显示屏中的像素电极、走线结构及开口几何形态会对光线产生遮挡从而导致光学传感器的视场角变小，进而导致该方向的进光量有所衰减而影响光学传感器的感应效果；并且，显示屏在该区域的像素开口率越小，上述视场角问题越突出，其中，开口率为显示屏上每个像素中透光区域的面积占像素总面积的百分比，其决定显示屏的透光效率。

2、为了解决上述问题，当前的主要策略是提高显示屏的像素开口率。然而，在实际中，开口率受到像素开口结构、电极布线、亮度均匀性等多方面因素的限制，导致当前无法简单的提升开口率。

技术实现思路

1、本申请实施例的目的是提供一种电子设备，能够解决显示屏内部结构遮挡光线导致视场角减小等问题。

2、为了解决上述技术问题，本申请是这样实现的：

3、本申请实施例提供了一种电子设备，所提供的电子设备包括：显示屏、第一光学传感器和第二光学传感器；

4、所述显示屏包括第一显示区域和第二显示区域，所述第一显示区域具有第一像素开口结构，所述第二显示区域具有第二像素开口结构，所述第一像素开口结构中的第一像素开口与所述第二像素开口结构中的第二像素开口具有不同的几何形状方向性；

5、所述第一光学传感器与所述第一显示区域相对设置，所述第二光学传感器与所述第二显示区域相对设置。

6、本申请实施例中，位于第一显示区域的第一像素开口与位于第二显示区域的第二像素开口具有不同的几何形状方向性，当光线以不同方位角入射第一显示区域和第二显示区域时，与第一像素开口的几何形状方向性相对应方位角的光线主要从第一像素开口穿过，与第二像素开口的几何形状方向性相对应方位角的光线主要从第二像素开口穿过，使得不同方位角的光线对应于接收性能最佳的第一显示区域或第二显示区域，从而可以增加第一显示区域及第二显示区域的进光量，进一步增大与第一显示区域相对设置的第一光学传感器的视场角以及与第二显示区域相对设置的第二光学传感器的视场角。基于上述设置，本申请实施例可以在不增加像素开口率的情况下，通过改变不同显示区域中像素开口的几何形状方向性来增加显示屏在不同显示区域的透光量，从而有利于提高各个光学传感器的视场角，因此，可以有效解决显示屏遮挡光线导致进光量衰减而影响光学传感器视场角的问题。

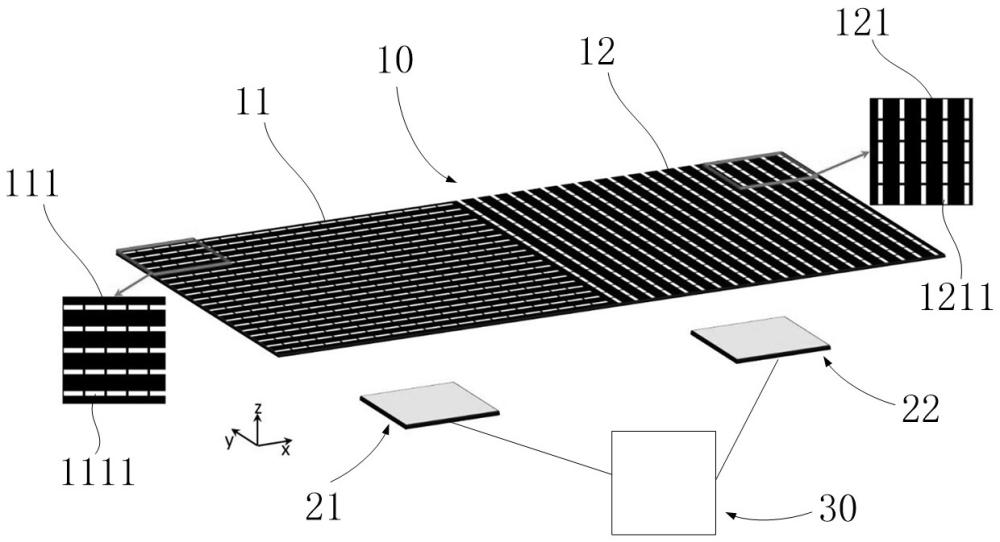

1.一种电子设备，其特征在于，包括：显示屏（10）、第一光学传感器（21）和第二光学传感器（22）；

2.根据权利要求1所述的电子设备，其特征在于，所述第一像素开口（1111）沿第一方向延伸，所述第二像素开口（1211）沿第二方向延伸，所述第一方向与所述第二方向相交。

3.根据权利要求2所述的电子设备，其特征在于，所述第一像素开口（1111）及所述第二像素开口（1211）均为矩形像素开口；

4.根据权利要求2所述的电子设备，其特征在于，所述第一像素开口（1111）及所述第二像素开口（1211）均为椭圆形像素开口；

5.根据权利要求2至4中任意一项所述的电子设备，其特征在于，所述第一像素开口结构（111）中的所述第一像素开口（1111）以周期性方式排列；

6.根据权利要求2至4中任意一项所述的电子设备，其特征在于，所述第一像素开口结构（111）中的所述第一像素开口（1111）以非周期性方式排列；

7.根据权利要求6所述的电子设备，其特征在于，所述第一像素开口结构（111）中的至少部分所述第一像素开口（1111）沿所述第一方向的偏移量不超过10μm；

8.根据权利要求6所述的电子设备，其特征在于，所述第一像素开口结构（111）中的至少部分所述第一像素开口（1111）具有开口取向角，所述开口取向角的角度不超过5°。

9.根据权利要求6所述的电子设备，其特征在于，所述第二像素开口结构（121）中的至少部分所述第二像素开口（1211）沿所述第一方向的偏移量不超过10μm；

10.根据权利要求6所述的电子设备，其特征在于，所述第二像素开口结构（121）中的至少部分所述第二像素开口（1211）具有开口取向角，所述开口取向角的角度不超过5°。

11.根据权利要求1所述的电子设备，其特征在于，所述第一像素开口结构（111）的开口率与所述第二像素开口结构（121）的开口率相同。
