翻转坐垫储物箱和电动三轮车的制作方法

本技术涉及交通工具，特别是涉及一种翻转坐垫储物箱和电动三轮车。

背景技术：

1、电动三轮车凭借其节能环保、承载能力强、使用成本低等优势，广泛应用于城乡居民的短途代步、货物运输等场景，成为提升出行效率和生活便利性的重要交通工具。在电动三轮车的结构设计中，为了便于储物，现有电动三轮车通常采用座垫与座桶相配合的结构设计，其中座垫作为座桶的启闭盖体，座垫与座桶通过合页进行焊接固定，使座垫能够绕合页的轴线转动，从而实现座桶的打开与关闭，然而，当驾乘人员需要向座桶内放置物品或从座桶内取出物品时，需向上翻转座垫使其绕合页转动至打开状态，且座垫在自身重力作用下具有向下回落的趋势，为避免座垫回落闭合，驾乘人员必须始终用一只手托扶座垫以维持其打开状态，再用另一只手进行物品的取放操作，导致操作十分不便，甚至可能因托扶座垫的手意外松动导致座垫快速回落，造成手部夹伤等安全隐患

技术实现思路

1、本实用新型的目的是提供一种翻转坐垫储物箱和电动三轮车，以解决上述现有技术存在的问题，提高翻转坐垫储物箱的便利性，降低安全隐患。

2、为实现上述目的，本实用新型提供了如下方案：

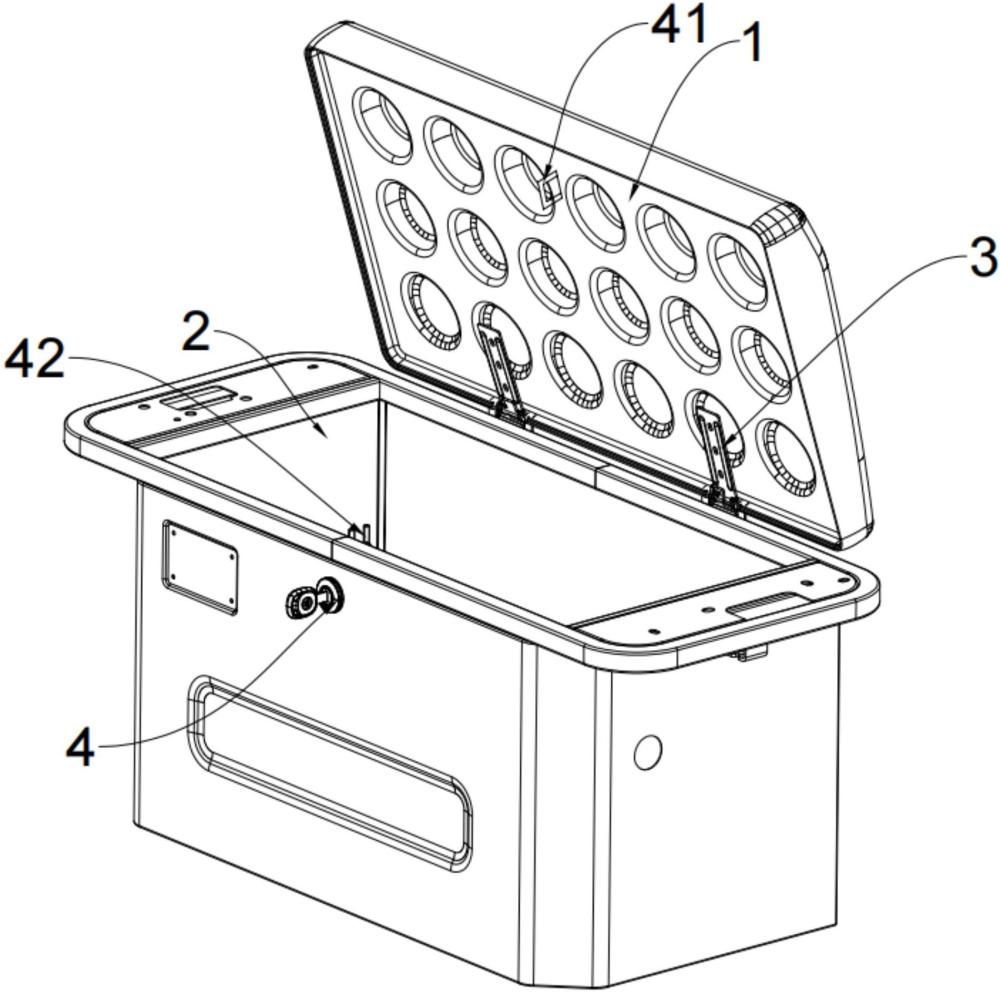

3、本实用新型提供一种翻转坐垫储物箱，包括坐垫、座桶和连接支撑组件，坐垫和座桶，所述座桶的顶面开口，所述坐垫和所述座桶的顶部绕着一虚拟轴线转动连接，所述坐垫和所述座桶的顶部之间还通过锁体连接，所述锁体与所述虚拟轴线之间具有距离；所述连接支撑组件分别与所述坐垫和所述座桶连接，所述锁体关闭且所述坐垫处于第一位置时，所述坐垫能够盖合住所述座桶的顶部，所述锁体打开时，所述连接支撑组件能够使所述坐垫绕所述虚拟轴线转动，并支撑所述坐垫以使其能够停留于第二位置，从而使所述座桶的顶部开口打开。

4、在一些实施方式中，所述连接支撑组件包括弹簧合页，所述弹簧合页包括第一页板和第二页板、芯轴和弹性元件，所述第一页板和所述坐垫固定连接，所述第二页板和所述座桶固定连接，所述第一页板和所述第二页板相邻的边缘上均设置有套筒；所述芯轴与所述虚拟轴线共线，所述芯轴穿过所述第一页板的套筒和所述第二页板的套筒，以将所述第一页板与所述第二页板绕着所述芯轴转动连接；所述弹性元件同轴套设于所述芯轴上，所述弹性元件两端分别具有第一扭臂和第二扭臂，所述第一扭臂抵接于所述第一页板上，所述第二扭臂抵接于所述第二页板上，所述第一页板和所述第二页板绕着所述芯轴转动且相互靠近时，所述弹性元件的弹力能够阻碍所述第一页板和所述第二页板进一步靠近。

5、在一些实施方式中，所述连接支撑组件包括气弹簧，所述气弹簧的缸体端与所述座桶转动连接，所述气弹簧的活塞端与所述坐垫转动连接，所述锁体打开时，所述气弹簧能够使所述坐垫绕所述虚拟轴线转动并支撑所述坐垫以使其能够停留于第二位置。

6、在一些实施方式中，所述锁体包括锁钩和锁舌，所述锁钩固定连接于所述坐垫底面；所述锁舌底端与所述座桶内壁转动连接，所述锁体关闭且所述坐垫处于第一位置时，所述锁舌顶端能够勾住所述锁钩，所述锁体打开时，所述锁舌顶端绕所述锁舌的底端转动，所述锁舌顶端与所述锁钩相脱离。

7、在一些实施方式中，所述坐垫停留于所述第二位置时，所述弹性元件的弹力与所述坐垫的重力相同。

8、在一些实施方式中，还包括限位机构，所述限位机构包括连接绳，所述连接绳的一端与所述坐垫固定连接，所述连接绳的另一端与所述座桶内壁固定连接，所述坐垫与所述座桶顶面之间的夹角达到90°时，所述连接绳绷紧以阻止所述坐垫绕所述芯轴进一步转动。

9、在一些实施方式中，所述弹簧合页的数量为两个，两个所述弹簧合页关于所述坐垫上与所述虚拟轴线平行的边缘的中心线对称。

10、在一些实施方式中，所述第一页板和所述第二页板的表面涂覆有防锈涂层。

11、在一些实施方式中，所述弹性元件的表面和所述芯轴处喷涂有润滑油脂。

12、本实用新型还提供一种电动三轮车，包括车架、在车架前端的方向把和上述任一项所述的翻转坐垫储物箱，所述翻转坐垫储物箱安装在所述车架中部和后部。

13、本实用新型相对于现有技术取得了以下技术效果：

14、本实用新型提供一种翻转坐垫储物箱和电动三轮车，通过使坐垫和座桶的顶部绕着一虚拟轴线转动连接，坐垫和座桶的顶部之间还通过锁体连接，锁体与虚拟轴线之间具有距离，并通过连接支撑组件分别与坐垫和座桶连接，锁体关闭且坐垫处于第一位置时，坐垫能够盖合住座桶的顶部，锁体打开时，连接支撑组件能够使坐垫绕虚拟轴线转动，并支撑坐垫以使其停留于第二位置，从而无需人力手动翻转坐垫即可开启座桶，且在开启座桶之后，连接支撑组件能够支撑坐垫停留于第二位置，坐垫不会在重力作用下回落至第一位置，从而无需驾乘人员托扶住坐垫，提高了翻转坐垫储物箱的便利性，也降低由于坐垫快速回落造成的安全隐患。

1.一种翻转坐垫储物箱，其特征在于：包括：

2.根据权利要求1所述的翻转坐垫储物箱，其特征在于：所述连接支撑组件包括弹簧合页，所述弹簧合页包括：

3.根据权利要求1所述的翻转坐垫储物箱，其特征在于：所述连接支撑组件包括气弹簧，所述气弹簧的缸体端与所述座桶转动连接，所述气弹簧的活塞端与所述坐垫转动连接，所述锁体打开时，所述气弹簧能够使所述坐垫绕所述虚拟轴线转动并支撑所述坐垫以使其能够停留于第二位置。

4.根据权利要求2或3所述的翻转坐垫储物箱，其特征在于：所述锁体包括：

5.根据权利要求2所述的翻转坐垫储物箱，其特征在于：所述坐垫停留于所述第二位置时，所述弹性元件的弹力与所述坐垫的重力相同。

6.根据权利要求5所述的翻转坐垫储物箱，其特征在于：还包括限位机构，所述限位机构包括连接绳，所述连接绳的一端与所述坐垫固定连接，所述连接绳的另一端与所述座桶内壁固定连接，所述坐垫与所述座桶顶面之间的夹角达到90°时，所述连接绳绷紧以阻止所述坐垫绕所述芯轴进一步转动。

7.根据权利要求5所述的翻转坐垫储物箱，其特征在于：所述弹簧合页的数量为两个，两个所述弹簧合页关于所述坐垫上与所述虚拟轴线平行的边缘的中心线对称。

8.根据权利要求7所述的翻转坐垫储物箱，其特征在于：所述第一页板和所述第二页板的表面涂覆有防锈涂层。

9.根据权利要求8所述的翻转坐垫储物箱，其特征在于：所述弹性元件的表面和所述芯轴处喷涂有润滑油脂。

10.一种电动三轮车，其特征在于：包括车架、在车架前端的方向把和权利要求1~9中任一项所述的翻转坐垫储物箱，所述翻转坐垫储物箱安装在所述车架中部和后部。
