一种侧围内板总成加强结构的制作方法

本技术涉及车辆结构，更具体地说，涉及一种侧围内板总成加强结构。

背景技术：

1、侧围内板是汽车车身结构中的一个重要部件，通常指侧围骨架内表面的防护装饰面板，也称为侧围内护板，它主要位于车身侧面，覆盖在侧围结构的内侧，与车身外板配合形成完整的车身侧面结构。侧围内板作为车身井身结构的一部分，侧围内板与加强件组合，加强件如 a 柱、b柱、门槛加强板等，构成侧围加强内框总成，提升车身整体刚度和碰撞安全性，但是现有的侧围内板总成仅通过与加强件的焊接保证车身的强度，没有对侧围内板自身的强度进行提高，实用性欠佳。为此我们提出了一种侧围内板总成加强结构。

技术实现思路

1、针对上述背景技术中提到的问题，本实用新型的目的在于提供一种侧围内板总成加强结构。

2、为解决上述问题，本实用新型采用如下的技术方案：一种侧围内板总成加强结构，包括内板加强架，所述内板加强架的内侧套设有多个 u形加强块，所述内板加强架的内侧套设有吸能机构，所述内板加强架的侧部设置有多个加强筋，所述内板加强架包括上边梁内板、a 柱内板、c 柱内板和 b 柱内板，所述上边梁内板的一端和 a柱内板相连接，所述上边梁内板的另一端与 c柱内板相连接，所述上边梁内板的底部与 b柱内板的顶端相连接。

3、作为本实用新型的一种优选方案，所述吸能机构包括套设在上边梁内板、a柱内板、c柱内板和 b 柱内板内侧的上边梁吸能绵、a 柱吸能绵、c 柱吸能绵和 b 柱吸能绵，多个所述 u 形加强块分别固定套接在上边梁内板、a 柱内板、c 柱内板和 b 柱内板的内腔，所述上边梁吸能绵、a 柱吸能绵、c 柱吸能绵和 b 柱吸能绵的侧面分别与 u 形加强块的内壁相贴合。

4、作为本实用新型的一种优选方案，所述 a柱内板的端部固定连接有第一连接耳，所述第一连接耳上设置有第一连接孔。

5、作为本实用新型的一种优选方案，所述 c柱内板的端部固定连接有第二连接耳，所述第二连接耳上设置有第二连接孔。

6、作为本实用新型的一种优选方案，所述内板加强架和 u形加强块为一体成型结构。

7、作为本实用新型的一种优选方案，所述上边梁内板、a 柱内板、c 柱内板和 b 柱内板上均设置有加强弯折边，所述加强筋固定连接在加强弯折边上。

8、本实用新型的优点在于：（1）本实用新型中，通过在内板加强架的内部设置多个 u形加强块，以便利用多个 u形加强块对组成内板加强架的上边梁内板、a柱内板、c柱内板和b柱内板进行加强支撑，另外利用内板加强架侧部的加强弯折边和加强筋配合保证上边梁内板、a 柱内板、c 柱内板和 b柱内板的整体强度，避免其发生弯折，保证内板加强架的整体强度，从而保证该侧围内板连接在侧围外板中对其进行支撑的强度。

9、（2）本实用新型中，通过上边梁吸能绵、a柱吸能绵、c柱吸能绵和 b柱吸能绵的配合使用，当汽车的侧部受到撞击时，先通过汽车侧围外板和该汽车侧围内板承受撞击力，后利用上边梁吸能绵、a 柱吸能绵、c 柱吸能绵和 b 柱吸能绵吸收撞击力，保证该侧围内板总成的质量。

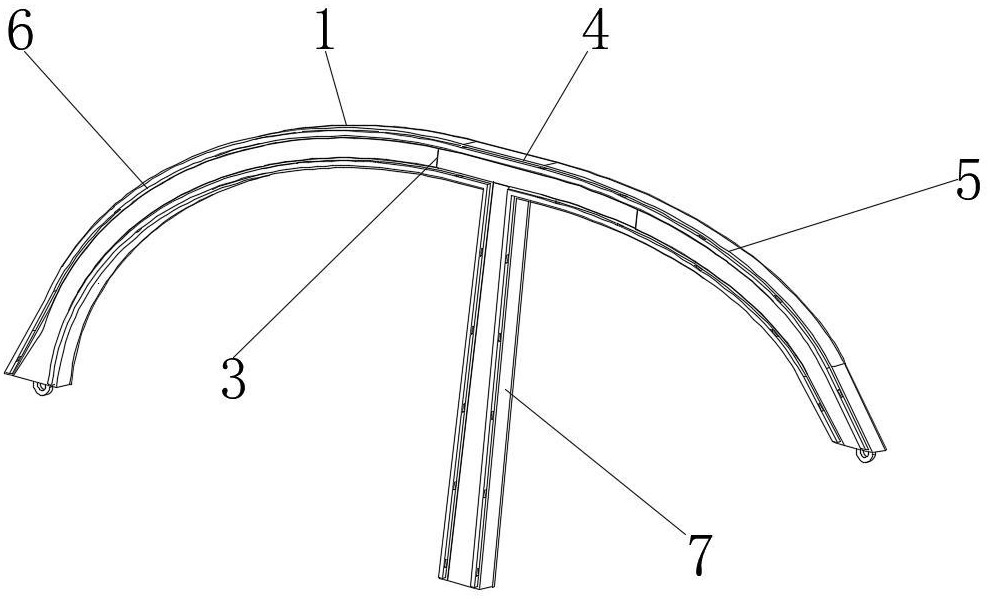

1.一种侧围内板总成加强结构，其特征在于：包括内板加强架（1），所述内板加强架（1）的内侧套设有多个 u 形加强块（2），所述内板加强架（1）的内侧套设有吸能机构（3），所述内板加强架（1）的侧部设置有多个加强筋（8），所述内板加强架（1）包括上边梁内板（4）、a柱内板（5）、c 柱内板（6）和 b柱内板（7），所述上边梁内板（4）的一端和 a柱内板（5）相连接，所述上边梁内板（4）的另一端与 c柱内板（6）相连接，所述上边梁内板（4）的底部与 b柱内板（7）的顶端相连接。

2.根据权利要求 1 所述的一种侧围内板总成加强结构，其特征在于：所述吸能机构（3）包括套设在上边梁内板（4）、a 柱内板（5）、c柱内板（6）和 b柱内板（7）内侧的上边梁吸能绵（10）、a 柱吸能绵（11）、c 柱吸能绵（12）和 b 柱吸能绵（13），多个所述 u形加强块（2）分别固定套接在上边梁内板（4）、a柱内板（5）、c柱内板（6）和 b柱内板（7）的内腔，所述上边梁吸能绵（10）、a柱吸能绵（11）、c柱吸能绵（12）和 b柱吸能绵（13）的侧面分别与 u 形加强块（2）的内壁相贴合。

3.根据权利要求 1 所述的一种侧围内板总成加强结构，其特征在于：所述 a 柱内板（5）的端部固定连接有第一连接耳（14），所述第一连接耳（14）上设置有第一连接孔（15）。

4.根据权利要求 1 所述的一种侧围内板总成加强结构，其特征在于：所述 c 柱内板（6）的端部固定连接有第二连接耳（16），所述第二连接耳（16）上设置有第二连接孔（17）。

5.根据权利要求 1 所述的一种侧围内板总成加强结构，其特征在于：所述内板加强架（1）和 u形加强块（2）为一体成型结构。

6.根据权利要求 2 所述的一种侧围内板总成加强结构，其特征在于：所述上边梁内板（4）、a柱内板（5）、c柱内板（6）和 b柱内板（7）上均设置有加强弯折边（18），所述加强筋（8）固定连接在加强弯折边（18）上。
