一种用于机箱端口复杂结构面板的加工模具的制作方法

本技术涉及冲压模具，具体领域为一种用于机箱端口复杂结构面板的加工模具。

背景技术：

1、在服务器机箱制造过程中，机箱作为承载服务器模组的核心金属壳体，其表面需设置多个精密端口以匹配不同服务器模组的接口需求。这些端口结构复杂，通常涉及冲孔、冲压等多道工序，以形成满足功能要求的几何形状。然而，现有制造方法依赖于多套独立冲压模具分别完成各工序，导致必须配置多台冲压机进行同步操作。在实际加工中，钣金件需在不同模具间频繁移动和重新定位，这一过程极易因机械振动、人为操作或设备精度限制而产生累积定位偏差。偏差的积累使得最终成型的端口位置、尺寸或形状与设计规格发生偏离，造成端口与服务器模组接口无法准确匹配，进而影响安装稳定性及信号传输可靠性。同时，多套设备的协同运行不仅提高了设备投资和维护成本，还增加了生产流程的复杂性和故障风险。针对上述问题，现有技术亟需改进。

技术实现思路

1、针对现有技术存在的不足，本实用新型的目的在于提供一种用于机箱端口复杂结构面板的加工模具。

2、为实现上述目的，本实用新型提供如下技术方案：一种用于机箱端口复杂结构面板的加工模具，包括相互配合的上模和下模，所述下模上设置有冲孔一和冲孔二，所述冲孔一以冲孔二呈对称设置有两个，所述冲孔二呈通槽设置，所述下模上对应于冲孔二的边缘设置有阶梯冲槽，所述上模对应于下模的一侧面设置有与阶梯冲槽配合的冲环，所述上模中设置有两个分别对应冲孔一配合设置的冲杆、以及一个与冲孔二配合的冲块，所述冲杆和冲块的上端伸出上模的上侧面设置有连块，所述连块与两个冲杆和一个冲块固定连接，所述上模与冲压机的一冲压端连接，所述连块与冲压机的另一冲压端连接。

3、在其中一些实施例中，所述上模的上侧面对应于连块处设置有行程槽，所述连块置于行程槽内滑动设置。

4、在其中一些实施例中，所述行程槽的上端开口设置有与上模连接的封块，所述封块的中心处设置有通孔，冲压机的一冲压端与封块抵触连接，冲压机的另一冲压端伸入通孔内后与连块抵触连接。

5、在其中一些实施例中，所述下模上设置有多根光轴，所有的光轴与上模和连块贯穿滑动设置。

6、在其中一些实施例中，所述连块与上模之间对应于光轴处设置有复位弹簧一。

7、在其中一些实施例中，所述下模上设置有多根螺杆，所述螺杆上设置有限位板，所述限位板的中心设置有与上模滑动配合滑孔。

8、在其中一些实施例中，所述上模与限位板之间设置有多个复位弹簧二。

9、在其中一些实施例中，所述上模的侧壁上设置有与限位板配合的限位块。

10、与现有技术相比，本实用新型的有益效果是：通过集成上模和下模的配合设计，实现先冲压凹坑后冲孔的分步操作，避免钣金件在多套模具间移动导致的定位偏差，具有减少定位偏差、提高加工精度、降低生产成本的优点。

11、本申请的一个或多个实施例的细节在以下附图和描述中提出，以使本申请的其他特征、目的和优点更加简明易懂，通过本申请的实施例对本申请进行详尽说明和了解。

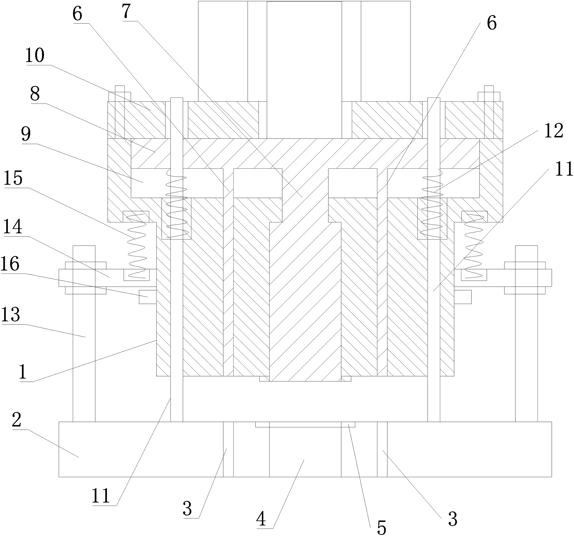

1.一种用于机箱端口复杂结构面板的加工模具，其特征在于：包括相互配合的上模（1）和下模（2），所述下模（2）上设置有冲孔一（3）和冲孔二（4），所述冲孔一（3）以冲孔二（4）呈对称设置有两个，所述冲孔二（4）呈通槽设置，所述下模（2）上对应于冲孔二（4）的边缘设置有阶梯冲槽（5），所述上模（1）对应于下模（2）的一侧面设置有与阶梯冲槽（5）配合的冲环，所述上模（1）中设置有两个分别对应冲孔一（3）配合设置的冲杆（6）、以及一个与冲孔二（4）配合的冲块（7），所述冲杆（6）和冲块（7）的上端伸出上模（1）的上侧面设置有连块（8），所述连块（8）与两个冲杆（6）和一个冲块（7）固定连接，所述上模（1）与冲压机的一冲压端连接，所述连块（8）与冲压机的另一冲压端连接。

2.根据权利要求1所述的一种用于机箱端口复杂结构面板的加工模具，其特征在于：所述上模（1）的上侧面对应于连块（8）处设置有行程槽（9），所述连块（8）置于行程槽（9）内滑动设置。

3.根据权利要求2所述的一种用于机箱端口复杂结构面板的加工模具，其特征在于：所述行程槽（9）的上端开口设置有与上模（1）连接的封块（10），所述封块（10）的中心处设置有通孔，冲压机的一冲压端与封块（10）抵触连接，冲压机的另一冲压端伸入通孔内后与连块（8）抵触连接。

4.根据权利要求1所述的一种用于机箱端口复杂结构面板的加工模具，其特征在于：所述下模（2）上设置有多根光轴（11），所有的光轴（11）与上模（1）和连块（8）贯穿滑动设置。

5.根据权利要求4所述的一种用于机箱端口复杂结构面板的加工模具，其特征在于：所述连块（8）与上模（1）之间对应于光轴（11）处设置有复位弹簧一（12）。

6.根据权利要求1所述的一种用于机箱端口复杂结构面板的加工模具，其特征在于：所述下模（2）上设置有多根螺杆（13），所述螺杆（13）上设置有限位板（14），所述限位板（14）的中心设置有与上模（1）滑动配合的滑孔。

7.根据权利要求6所述的一种用于机箱端口复杂结构面板的加工模具，其特征在于：所述上模（1）与限位板（14）之间设置有多个复位弹簧二（15）。

8.根据权利要求6或7所述的一种用于机箱端口复杂结构面板的加工模具，其特征在于：所述上模（1）的侧壁上设置有与限位板（14）配合的限位块（16）。
