一种冲压模具内置式碎料与排屑装置的制作方法

本技术涉及模具加工领域，具体是一种冲压模具内置式碎料与排屑装置。

背景技术：

1、冲压模具内置式碎料与排屑装置，是集成在冲压模具内部，能在冲压过程中同步将废料(如冲裁边、废料块)破碎成小块，并自动排出模具的专用机构，核心是实现“碎料-排屑”与冲压动作的一体化，无需外部独立设备。

2、目前市面上常见的冲压模具内置式碎料与排屑装置，通常仅依靠吸力进行排屑，一些重量或尺寸较大的碎屑不容易落到清理管内部，从而导致排屑效果不佳，并且冲压排屑孔的孔径与深度通常有限，废料的形状和尺寸不规则时，很容易造成堵塞，如一些长条状或较大块状的废料可能卡在通道中，影响排屑效率，甚至造成冲压材料受损。

3、因此，针对上述问题提出一种冲压模具内置式碎料与排屑装置。

技术实现思路

1、为了弥补现有技术的不足，排屑效果不佳和易堵塞的问题，本实用新型提一种冲压模具内置式碎料与排屑装置。

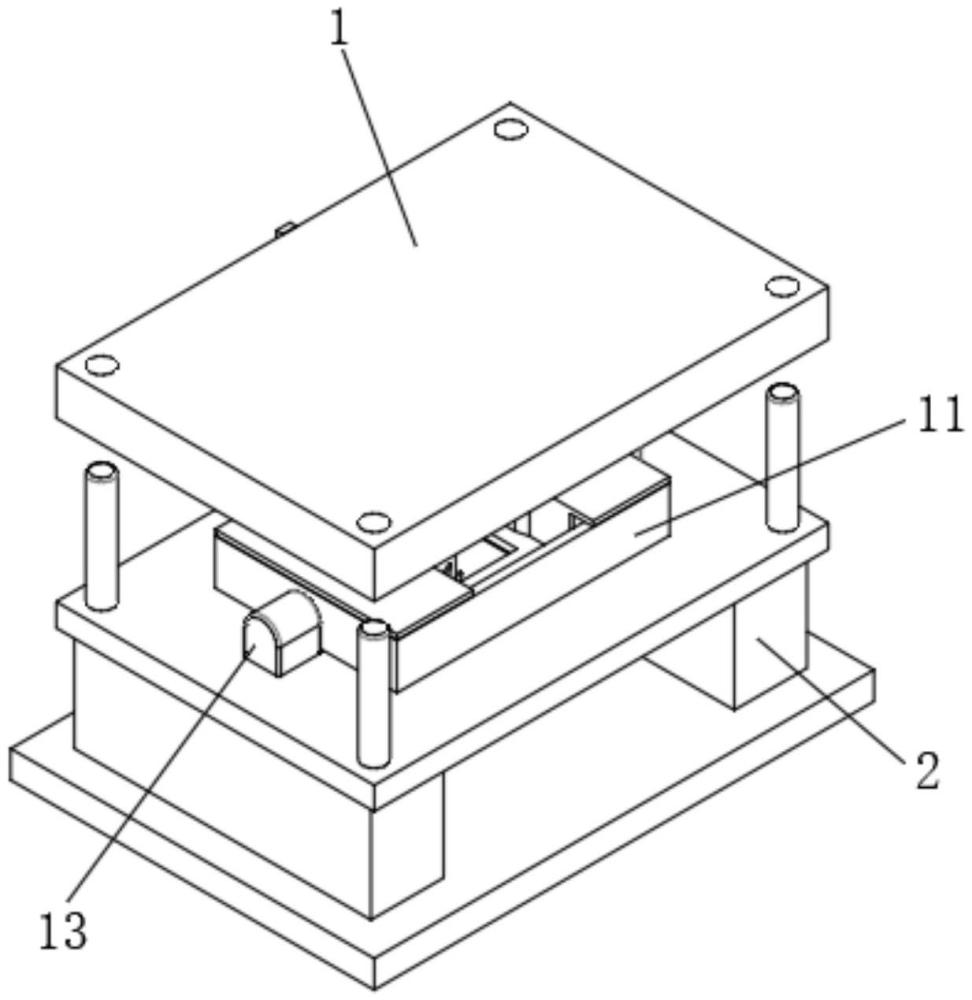

2、本实用新型解决其技术问题所采用的技术方案是：一种冲压模具内置式碎料与排屑装置，包括冲压上模和冲压下模，所述冲压上模背面的中间部位固定安装有驱动齿条，所述冲压下模的中间部位固定安装有排料管，所述排料管内腔的一侧转动安装有支撑杆，所述支撑杆的末端固定安装有从动齿轮，所述排料管的另一侧转动安装有传动杆，所述传动杆的一端固定安装有第一传动齿轮，所述第一传动齿轮与驱动齿条呈齿合连接，所述传动杆的另一端固定安装有第二传动齿轮，所述第二传动齿轮与从动齿轮呈齿合连接，所述支撑杆和传动杆表面且位于排料管的内部套设有粉碎件。

3、作为优选，所述冲压下模的顶部固定安装有装配框，所述装配框两侧的内壁均固定安装有滑轨。

4、作为优选，所述装配框的两侧均固定安装有气缸，所述气缸输出端的末端固定安装有法兰。

5、作为优选，所述法兰的一侧通过螺栓固定连接有l型支撑板，所述l型支撑板的两侧均固定安装有t型限位块，所述t型限位块与滑轨横截面相适配。

6、作为优选，所述l型支撑板靠近冲压下模中间部位固定安装有三角支撑架，所述三角支撑架的顶部通过螺栓分别连接有分体式型芯a和分体式型芯b。

7、作为优选，所述分体式型芯a靠近分体式型芯b的一侧开设有三角卡槽，所述分体式型芯b靠近分体式型芯a一面固定安装有三角卡块。

8、作为优选，所述排料管的底部固定安装有集料斗，所述集料斗的正面活动安装有抽屉。

9、本实用新型的有益效果是：

10、1.本实用新型通过驱动齿条、支撑杆、从动齿轮、传动杆、第一传动齿轮、第二传动齿轮、粉碎件的结构设计，实现了冲压动能复用的功能，由此可以利用冲压模具合模和开模的机械力转化为碎料动力，对废料进行粉碎，从而确保后续的排屑效率，解决了排屑效果不佳的问题。

11、2.本实用新型通过气缸和法兰的设置，便于利用输出端伸缩运动带动l型支撑板移动，以实现分体式型芯的开合与定位，同时，利用两侧分体式型芯同步移动，方便对废料解除限位效果，以解决易堵塞的问题。

1.一种冲压模具内置式碎料与排屑装置，其特征在于：包括冲压上模(1)和冲压下模(2)；所述冲压上模(1)背面的中间部位固定安装有驱动齿条(3)，所述冲压下模(2)的中间部位固定安装有排料管(4)，所述排料管(4)内腔的一侧转动安装有支撑杆(5)，所述支撑杆(5)的末端固定安装有从动齿轮(6)，所述排料管(4)的另一侧转动安装有传动杆(7)，所述传动杆(7)的一端固定安装有第一传动齿轮(8)，所述第一传动齿轮(8)与驱动齿条(3)呈齿合连接，所述传动杆(7)的另一端固定安装有第二传动齿轮(9)，所述第二传动齿轮(9)与从动齿轮(6)呈齿合连接，所述支撑杆(5)和传动杆(7)表面且位于排料管(4)的内部套设有粉碎件(10)。

2.根据权利要求1所述的一种冲压模具内置式碎料与排屑装置，其特征在于：所述冲压下模(2)的顶部固定安装有装配框(11)，所述装配框(11)两侧的内壁均固定安装有滑轨(12)。

3.根据权利要求2所述的一种冲压模具内置式碎料与排屑装置，其特征在于：所述装配框(11)的两侧均固定安装有气缸(13)，所述气缸(13)输出端的末端固定安装有法兰(14)。

4.根据权利要求3所述的一种冲压模具内置式碎料与排屑装置，其特征在于：所述法兰(14)的一侧通过螺栓固定连接有l型支撑板(15)，所述l型支撑板(15)的两侧均固定安装有t型限位块(16)，所述t型限位块(16)与滑轨(12)横截面相适配。

5.根据权利要求4所述的一种冲压模具内置式碎料与排屑装置，其特征在于：所述l型支撑板(15)靠近冲压下模(2)中间部位固定安装有三角支撑架(17)，所述三角支撑架(17)的顶部通过螺栓分别连接有分体式型芯a(18)和分体式型芯b(19)。

6.根据权利要求5所述的一种冲压模具内置式碎料与排屑装置，其特征在于：所述分体式型芯a(18)靠近分体式型芯b(19)的一侧开设有三角卡槽(20)，所述分体式型芯b(19)靠近分体式型芯a(18)一面固定安装有三角卡块(21)。

7.根据权利要求1所述的一种冲压模具内置式碎料与排屑装置，其特征在于：所述排料管(4)的底部固定安装有集料斗(22)，所述集料斗(22)的正面活动安装有抽屉(23)。
