一种整形治具及整形装置的制作方法

本技术涉及手机零件制造，具体为一种整形治具及整形装置。

背景技术：

1、在手机按键的环形壳体与内部按键的制备过程中，环形壳体为前置关键工序。其生产流程为：依设计参数开模，选用pc或abs刚性材料，将颗粒加热熔融后注入模具型腔中，经保压、冷却固化后开模取粗品，再去浇口、打磨毛刺，筛选合格成品为后续注塑奠基。

2、但上述工艺制成的环形壳体，其尺寸大小可能存在一定偏差，需整形治具修正扩展。现有的整形治具通常包括上模、弹性伸缩扩张模、弹性连接环、底座及锥形芯棒；锥形芯棒的下端插装于底座内，上端穿过弹性连接环后插装于弹性伸缩扩张模内，且上端的宽度小于下端的宽度，并在弹性伸缩扩张模内可滑动设置，以活动带动弹性伸缩扩张模张开，底座与弹性伸缩扩张模之间通过弹性连接环连接，上模设于弹性伸缩扩张模的上方。其工作原理为：将待修正的产品套于弹性伸缩扩张模的外侧，下压机构下压上模，上模联动下压弹性伸缩扩张模和弹性连接环，使得弹性伸缩扩张模与弹性连接环下移，此时，锥形芯棒相对上移，锥形芯棒的锥面推动弹性伸缩扩张模外扩，从而实现产品的修正。

3、但现有的治具存在缺陷：一是需下压弹性伸缩扩张模间接扩张产品，导致该模需复杂弹性复位与受力传导结构，增加了制造成本；二是驱动下压时需克服弹力，这需要下压机构提供更大的驱动力，增加了能耗与加工成本。

技术实现思路

1、针对现有技术所存在的上述缺点，本实用新型提供一种整形治具及整形装置。

2、为实现上述目的，本实用新型提供了如下技术方案是：

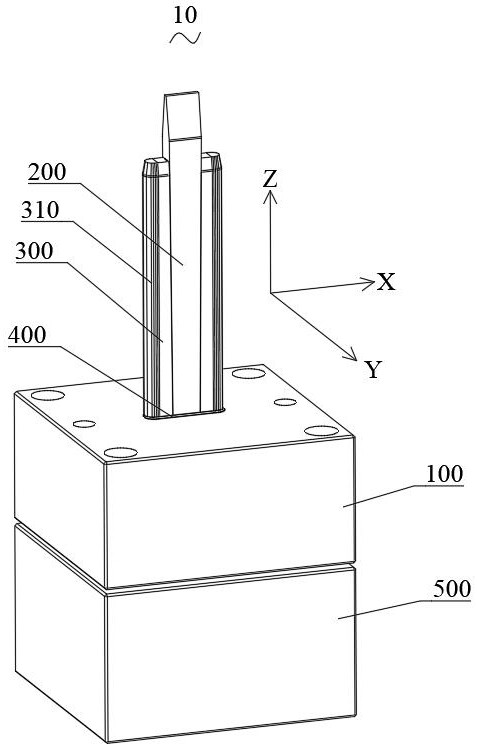

3、第一方面，提供一种整形治具，包括：导向座及滑动件；

4、所述导向座开设有导向孔，所述滑动件可滑动地设置在所述导向孔内，且所述滑动件的至少一侧面为斜面，产品套设于所述滑动件上，且相对所述滑动件沿滑动方向固定，所述滑动件滑动时带动所述产品扩张进而整形所述产品。

5、在一些实施例中，还包括中间件，所述中间件的至少一侧面为斜面，所述中间件的斜面与所述滑动件的斜面相契合且可移动接触，所述产品套设于所述中间件及所述滑动件上，所述滑动件滑动时带动所述中间件扩张进而带动所述产品扩张，以整形所述产品。

6、在一些实施例中，所述中间件设置为两个，两个所述中间件设置在所述滑动件的两侧，并与所述滑动件相配合设置。

7、在一些实施例中，所述中间件的另一侧面设置为整形面。

8、在一些实施例中，所述中间件的另一侧面为设置有定位槽，所述产品收容于所述定位槽内，以对所述产品进行轴向定位。

9、在一些实施例中，所述滑动件设置有第一限位导向结构，所述中间件设置有与所述第一限位导向结构对应的第二限位导向结构，所述滑动件通过所述第一限位导向结构与所述第二限位导向结构的配合与所述中间件限位导向连接。

10、在一些实施例中，所述中间件插设于所述导向孔内。

11、在一些实施例中，还包括底座，所述底座与所述导向座连接，所述底座开设有与所述导向孔相对设置的收容孔，所述滑动件在所述导向孔、所述收容孔内滑动，所述中间件的一端穿过所述导向孔并与所述底座的顶面限位抵接。

12、在一些实施例中，还包括限位结构，所述限位结构设置于所述导向孔或收容孔的内壁，以限制所述中间件的最大扩张位移。

13、第二方面，提供一种整形装置，包括下压机构及上述任一实施例所述的整形治具，所述下压机下压所述滑动件以使其沿所述导向孔滑动。

14、与现有技术相比，本实用新型的有益效果是：加工时，先将产品套设在滑动件的外周侧，并通过人手将产品调整至合适位置，再通过下压机构下压滑动件，此时，滑动件沿导向座的导向孔方向平稳下滑，由于滑动件至少有一侧为斜面，其靠近产品的一侧会随下滑呈现渐进式形态变化；又因产品相对滑动件沿滑动方向固定，斜面的导向作用会使滑动件靠近产品的横截面积逐渐增大。由此，借助斜面的渐进式扩张，便可将产品平稳扩张整形至所需尺寸。因此，可以看出，本申请的整形治具仅通过带斜面的滑动件和导向座，即可完成产品的扩张整形，无需繁杂的弹性结构，因此，减少了制造成本；且下压机构下压时，无需克服额外的弹力，所需驱动力较小，因此，减小了能耗和加工成本。

1.一种整形治具，其特征在于，包括：导向座及滑动件；

2.根据权利要求1所述的一种整形治具，其特征在于，还包括中间件，所述中间件的至少一侧面为斜面，所述中间件的斜面与所述滑动件的斜面相契合且可移动接触，所述产品套设于所述中间件及所述滑动件上，所述滑动件滑动时带动所述中间件扩张进而带动所述产品扩张，以整形所述产品。

3.根据权利要求2所述的一种整形治具，其特征在于，所述中间件设置为两个，两个所述中间件设置在所述滑动件的两侧，并与所述滑动件相配合设置。

4.根据权利要求3所述的一种整形治具，其特征在于，所述中间件的另一侧面设置为整形面。

5.根据权利要求3或4所述的一种整形治具，其特征在于，所述中间件的另一侧面为设置有定位槽，所述产品收容于所述定位槽内，以对所述产品进行轴向定位。

6.根据权利要求2所述的一种整形治具，其特征在于，所述滑动件设置有第一限位导向结构，所述中间件设置有与所述第一限位导向结构对应的第二限位导向结构，所述滑动件通过所述第一限位导向结构与所述第二限位导向结构的配合与所述中间件限位导向连接。

7.根据权利要求2所述的一种整形治具，其特征在于，所述中间件插设于所述导向孔内。

8.根据权利要求7所述的一种整形治具，其特征在于，还包括底座，所述底座与所述导向座连接，所述底座开设有与所述导向孔相对设置的收容孔，所述滑动件在所述导向孔、所述收容孔内滑动，所述中间件的一端穿过所述导向孔并与所述底座的顶面限位抵接。

9.根据权利要求7所述的一种整形治具，其特征在于，还包括限位结构，所述限位结构设置于所述导向孔或收容孔的内壁，以限制所述中间件的最大扩张位移。

10.一种整形装置，其特征在于，包括下压机构及权利要求1至9任一项所述的整形治具，所述下压机下压所述滑动件以使其沿所述导向孔滑动。
