一种智能模具多面铣削加工装置的制作方法
本发明涉及智能铣削装置，具体涉及一种智能模具多面铣削加工装置。
背景技术：
1、模具在生产时，需要使用到智能模具多面铣削加工装置，来对工件进行多面铣削加工，并且通过装置上的在线测头、多维度传感与ai数控系统等，实现根据3d模型自动规划多面刀路，依据切削力、振动实时调转速进给，自动检测刀具状态等，兼顾加工精度和生产效率。
2、授权公告号为cn208662625u的中国专利，公开了一种铣削装置。所述铣削装置包括支撑结构；滑动结构，所述滑动结构包括第一滑轨、第一滑块、固定板、基座、第一电机、第一丝杆、固定块和第一滑套，两个所述第一滑轨成平行设于所述支撑结构的顶端，所述固定板设于所述第一滑轨背离所述支撑结构的一端，所述固定板通过所述第一滑块与所述第一滑轨滑动连接，“凹”形的所述基座设于所述支撑结构的一端，所述第一电机设于所述基座的内部，所述第一丝杆转动连接于所述第一电机，所述固定块设于所述固定板的底端，所述第一滑套设于所述固定块背离所述固定板的一端；驱动结构；工作结构。本实用新型提供的铣削装置具有固定工件的工作台可移动，能够增加工件加工精度的优点。
3、但是在铣削时，会产生较多的碎屑，在铣削加工的过程中，碎屑一般是的堆积在工作台表面，在铣削结束后再对碎屑进行清理，但是铣削产生的碎屑较多，清理起来较为麻烦。
技术实现思路
1、本发明目的是针对背景技术中存在的问题，提出一种智能模具多面铣削加工装置。
2、本发明的技术方案：一种智能模具多面铣削加工装置，包括支撑架和智能铣削机构，智能铣削机构安装在支撑架上，且用于模具铣削；安装在支撑架上的支撑机构；安装在支撑机构内，且用于模具固定的固定机构；支撑机构包括驱动组件、支撑组件、放置组件、排料机构和堵塞机构；驱动组件安装在支撑架内，且用于驱动支撑组件；支撑组件安装驱动组件的驱动端上，且用于支撑放置机构；放置机构安装在支撑机构的活动端上，且用于支撑模具；排料机构安装在放置机构的底部，且用于放置机构内的碎屑排出；堵塞机构安装在放置机构内，且用于控制放置机构顶部开通闭合；放置机构移动到排料处，排料机构开通，堵塞机构将放置机构顶端开通，使得碎屑从放置机构上排出。
3、优选的，驱动组件包括丝杠单元和导向杆；丝杠单元和导向杆均安装在支撑架的两侧；丝杠单元和导向杆均连接支撑组件。
4、优选的，支撑组件包括移动架、弹簧一、支撑件；移动架安装在驱动机构的驱动端上；弹簧一的两端分别连接支撑件和放置机构；支撑件贯通移动架与放置机构连接；支撑架上开设有控制槽。
5、优选的，放置组件包括放置台、振动电机和圆孔；放置台滑动连接在支撑组件内；振动电机安装在放置台外；圆孔开设在放置台顶部。
6、优选的，排料组件包括矩形孔、弹性件一、活动镂空板和固定镂空板；弹性件一的两端分别连接放置台和活动镂空板；固定镂空板安装在放置台的底部；矩形孔开设在移动架上，支撑架的内侧位于活动镂空板的移动路径上。
7、优选的，堵塞机构包括驱动单元、弹性件二、堵塞柱和安装筒；驱动单元安装在排料组件上方；弹性件二安装在驱动单元的升降端；堵塞柱安装在弹性件二的顶端；安装筒安装在放置组件顶部，堵塞柱活动套接在安装筒内。
8、优选的，驱动组件包括驱动设备和安装架；驱动设备安装在排料组件上，安装架安装在驱动设备的输出端。
9、优选的，固定机构包括弹性件三、斜面块、l件、和压制单元；弹性件三的两端分别连接斜面块和堵塞柱；l件安装在斜面块的顶端且位于压制单元的下方。
10、优选的，压制单元包括弹性件四、锥形件、压制杆、磁吸件和卡接槽；弹性件四的两端分别连接弹簧一内腔的顶端和锥形件；压制杆安装在锥形件的中部；磁吸件设置在堵塞柱上；卡接槽开设在安装筒内侧。
11、与现有技术相比，本发明的上述技术方案具有如下有益的技术效果：
12、启动驱动设备带动安装架上升，进而使得堵塞柱移动到安装筒内，使得磁吸件和安装筒顶端保持水平，接着将待加工模具放置在放置台上方，这时被模具下压的压制杆会带动锥形件向下，从而推动l件和斜面块伸出堵塞柱，从而使得斜面块卡入卡接槽内，进而使得模具下方与模具解除的磁吸件无法下降，驱动设备带动安装架再次下降，而由于模具下方的堵塞柱通过斜面块和卡接槽卡住，从而使得这个磁吸件无法下降，进而只启动与模具接触的磁吸件，将模具磁吸固定，而其他下降的磁吸件则不启动，避免了所有的磁吸件都开启，导致碎屑被吸附紧密和电力浪费。
13、接着放置台移动到铣削设备处，通过铣削设备对模具进行铣削加工，此时支撑件与控制槽的内壁贴合，从而使得放置台稳固不动，当模具加工完毕后，移动回下料处，这时活动镂空板被支撑架阻挡，从而使得活动镂空板移动，放置台通过固定镂空板与外部错开，且将模具从放置台上拿起，这时斜面块通过弹性件三的弹性复位，从而使得全部的堵塞柱下降，这时驱动设备带动安装架再次下降，使得放置台上方的碎屑能够通过安装筒和固定镂空板排出，同时启动振动电机带动放置台振动，进而使得放置台抖动，将碎屑穿过放置台排出，从而提高了碎屑排出的便利性，避免放置台上方残留碎屑影响后续使用。

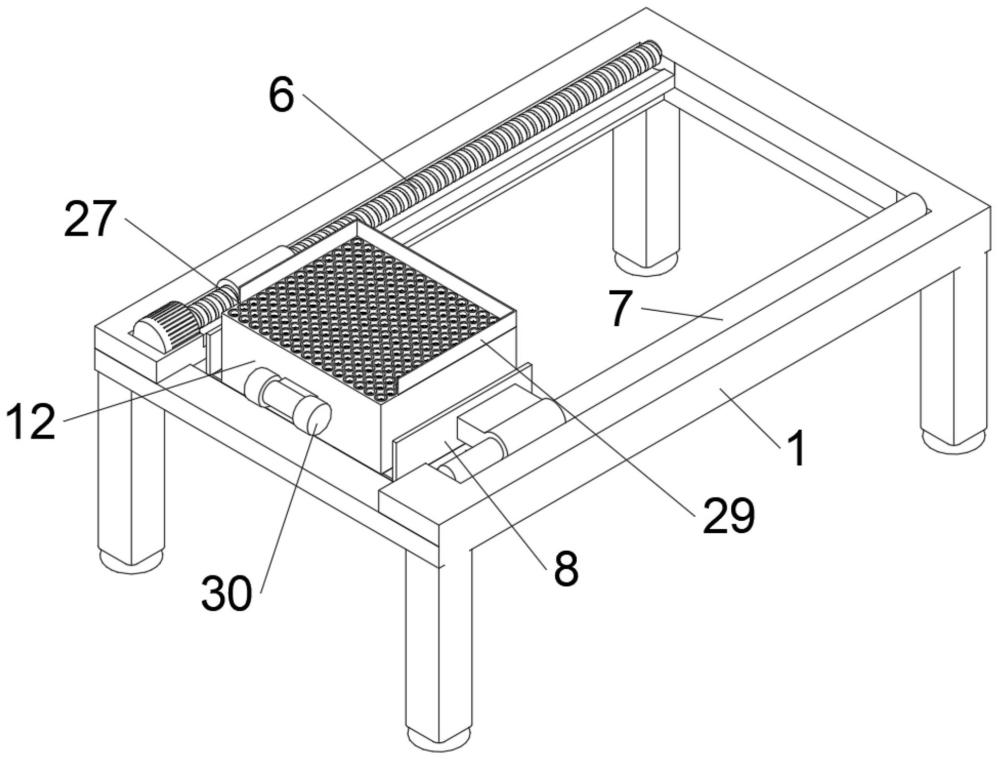

1.一种智能模具多面铣削加工装置，包括支撑架（1）和智能铣削机构，智能铣削机构安装在支撑架（1）上，且用于模具铣削；特征在于，还包括：
2.根据权利要求1所述的一种智能模具多面铣削加工装置，其特征在于，驱动组件包括丝杠单元（6）和导向杆（7）；丝杠单元（6）和导向杆（7）均安装在支撑架（1）的两侧；丝杠单元（6）和导向杆（7）均连接支撑组件。
3.根据权利要求1所述的一种智能模具多面铣削加工装置，其特征在于，支撑组件包括移动架（8）、弹簧一（9）、支撑件（10）；移动架（8）安装在驱动机构的驱动端上；弹簧一（9）的两端分别连接支撑件（10）和放置机构；支撑件（10）贯通移动架（8）与放置机构连接；支撑架（1）上开设有控制槽（32）。
4.根据权利要求1所述的一种智能模具多面铣削加工装置，其特征在于，放置组件包括放置台（12）、振动电机（30）和圆孔（31）；放置台（12）滑动连接在支撑组件内；振动电机（30）安装在放置台（12）外；圆孔（31）开设在放置台（12）顶部。
5.根据权利要求3所述的一种智能模具多面铣削加工装置，其特征在于，排料组件包括矩形孔（11）、弹性件一（13）、活动镂空板（14）和固定镂空板（15）；弹性件一（13）的两端分别连接放置台（12）和活动镂空板（14）；固定镂空板（15）安装在放置台（12）的底部；矩形孔（11）开设在移动架（8）上，支撑架（1）的内侧位于活动镂空板（14）的移动路径上。
6.根据权利要求1所述的一种智能模具多面铣削加工装置，其特征在于，堵塞机构包括驱动单元、弹性件二（18）、堵塞柱（19）和安装筒（27）；驱动单元安装在排料组件上方；弹性件二（18）安装在驱动单元的升降端；堵塞柱（19）安装在弹性件二（18）的顶端；安装筒（27）安装在放置组件顶部，堵塞柱（19）活动套接在安装筒（27）内。
7.根据权利要求6所述的一种智能模具多面铣削加工装置，其特征在于，驱动组件包括驱动设备（16）和安装架（17）；驱动设备（16）安装在排料组件上，安装架（17）安装在驱动设备（16）的输出端。
8.根据权利要求7所述的一种智能模具多面铣削加工装置，其特征在于，固定机构包括弹性件三（20）、斜面块（21）、l件（22）、和压制单元；弹性件三（20）的两端分别连接斜面块（21）和堵塞柱（19）；l件（22）安装在斜面块（21）的顶端且位于压制单元的下方。
9.根据权利要求8所述的一种智能模具多面铣削加工装置，其特征在于，压制单元包括弹性件四（23）、锥形件（24）、压制杆（25）、磁吸件（26）和卡接槽（28）；弹性件四（23）的两端分别连接弹簧一（9）内腔的顶端和锥形件（24）；压制杆（25）安装在锥形件（24）的中部；磁吸件（26）设置在堵塞柱（19）上；卡接槽（28）开设在安装筒（27）内侧。
