一种免尿袋导尿管的制作方法

本申请涉及导尿管的，尤其是涉及一种免尿袋导尿管。

背景技术：

1、在医疗领域，对于一些因疾病、手术或其他原因导致排尿困难的患者，导尿管的使用是一种常见且重要的治疗手段。导尿管能够帮助患者顺利排出尿液，维持泌尿系统的正常功能。

2、传统的导尿管通常是一体式的结构，其引流外管与主体部分不可拆卸，并且下端长期连接着尿袋。这给患者的日常生活带来了诸多不便。患者无论进行何种活动，都需要时刻携带尿袋，这不仅增加了身体的负担，还极大地限制了患者的行动自由度，使得患者在行走、坐卧等日常活动中都要小心翼翼，生怕尿袋受到挤压或碰撞，影响尿液引流甚至导致尿液泄漏。

技术实现思路

1、为了方便灵活穿戴和拆卸使用，本申请提供一种免尿袋导尿管。

2、本申请提供的一种免尿袋导尿管采用如下的技术方案：

3、一种免尿袋导尿管，包括插接尿管，所述插接尿管的头部密封连接有尿管插头，且插接尿管的下端还安装有引流外管，所述引流外管与插接尿管可拆卸连接，所述插接尿管包括体内软部和连接套管，所述连接套管安装在体内软部的下端，且连接套管与体内软部密封固定连接，所述连接套管的外侧面上一体成形设置有限位座，所述限位座的外侧面上沿圆周方向倾斜安装有若干组辅助支撑件，所述辅助支撑件下端与限位座固定连接。

4、通过采用上述技术方案，插接尿管的头部密封连接有尿管插头，方便稳定通过尿道插入膀胱中，同时通过设置引流外管可拆卸，保证在不使用时可以快速拆卸，这样可以有效增加患者正常生活的灵活性。同时，插接尿管与引流外管的可拆卸连接提供了便利的维护和更换。通过将插接尿管设计成体内软部和连接套管相配合的结构，在使用时可以保证体内软部稳定地插入患者体内，而连接套管预留在体外，方便引流外管的安装和拆卸操作。通过在连接套管上设置限位座和倾斜安装的辅助支撑件，可使连接套管穿戴更加稳定和舒适，同时在排尿时为尿液的顺畅引流和导尿管在体内提供稳定支持。

5、可选的，所述尿管插头包括中心管和限位气囊，所述中心管的头部开设有若干组排液槽，所述限位气囊套设固定在中心管的外侧面上。

6、通过采用上述技术方案，尿管插头包括中心管和限位气囊。中心管上的排液槽设计，能够有效地收集尿液并引导至引流通道。限位气囊与中心管的配合，表明该气囊可能用于在体内定位和固定导尿管，通过充气或放气来调整其在膀胱颈部的松紧度，从而实现牢固固定，防止移位。

7、可选的，所述体内软部的外侧面上设置有与与限位气囊相连接的供气顶管，所述连接套管的外侧面上安装有与供气顶管相连接的供气中管。

8、通过采用上述技术方案，体内软部设置的供气顶管与限位气囊连接，连接套管上的供气中管则与供气顶管连接，构成了向限位气囊供气的通道。这一设计使得限位气囊可以通过外部进行充气和放气，从而实现导尿管的固定和移除。

9、可选的，所述引流外管的外侧面上设置有供气底管，所述供气底管的头部固定安装有与供气中管相连接的插接气管，且供气底管的下端密封连接有注气口。

10、通过采用上述技术方案，引流外管上的供气底管通过插接气管与供气中管连接，并设有注气口。这说明整个供气通道是连通的，并且注气口位于引流外管的末端，便于外部操作人员通过注射器等设备进行充气和放气。

11、可选的，所述引流外管的头部固定安装有与连接套管相连接的插接液管，且引流外管的头部固定安装有弹性卡板，所述连接套管的外侧面上设置有供弹性卡板安装的配合卡槽壳。

12、通过采用上述技术方案，引流外管头部设置有插接液管，用于与连接套管连接，确保尿液的顺畅流出。更重要的是，引流外管头部设置的弹性卡板与连接套管上的配合卡槽壳，提供了牢固且易于拆卸的连接方式，保证了引流外管与插接尿管的稳定连接，并方便分离。

13、可选的，所述限位座包括座盘壳以及控制供气中管通断的弹性阀，所述弹性阀安装在座盘壳的下端，所述座盘壳的下端固定安装有第一吊线，所述第一吊线下端连接有遮挡连接套管下端的封盖。

14、通过采用上述技术方案，限位座包括座盘壳和控制供气中管通断的弹性阀。弹性阀的设置可以实现对供气中管的开启和关闭，从而更好地控制限位气囊的充气和放气。当需要充放气时，按下弹性阀开启供气通道；不使用时，关闭供气通道。座盘壳下端的吊线连接封盖，封盖用于遮挡连接套管的下端，保证在引流外管拆卸以后可以对连接套管下端进行密封，起到防止异物进入的目的。

15、可选的，所述座盘壳的下端固定安装有第二吊线，所述第二吊线下端连接有控制连接套管通断的插板，且座盘壳上开设有供插板安装的抽拉槽。

16、通过采用上述技术方案，座盘壳下端的第二吊线连接的插板，以及座盘壳上的抽拉槽，表明可以通过外部拉动插板来控制连接套管的通断。这样，在正常排尿时抽拉开启插板，方便控制连接套管通道的开关。

17、可选的，所述辅助支撑件包括斜撑杆和柔性球，所述斜撑杆的下端固定安装在座盘壳上，所述柔性球固定安装在斜撑杆的头部。

18、通过采用上述技术方案，斜撑杆固定在座盘壳上，柔性球安装在斜撑杆的头部。倾斜安装的辅助支撑件结构，可在患者穿戴过程中起到分散压力、支撑和引导的作用，帮助连接套管在患者身体外部更平稳地放置，同时柔性球的设计也可减少对表面皮肤的摩擦和损伤。

19、综上所述，本申请包括以下至少一种有益技术效果：本申请通过设置引流外管可拆卸的结构，保证在不使用的时候可以将引流外管以及引流外管下端的尿袋拆卸，减少了患者携带尿袋的不便，提高了患者的行动自由度。同时，该导尿管在固定和引流方面具有良好的稳定性，能够有效防止导尿管移位和泄漏，降低了感染的风险。而通过辅助支撑件的设置也提高了患者穿戴导尿管的舒适度。

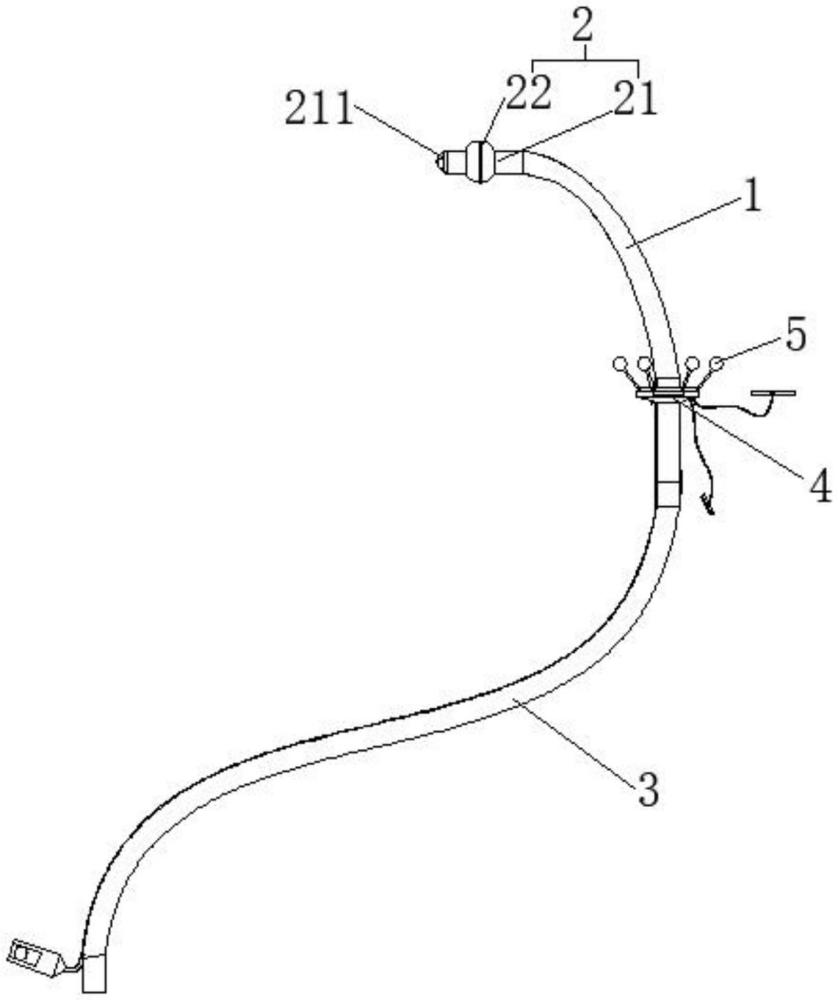

1.一种免尿袋导尿管，包括插接尿管（1），其特征在于：所述插接尿管（1）的头部密封连接有尿管插头（2），且插接尿管（1）的下端还安装有引流外管（3），所述引流外管（3）与插接尿管（1）可拆卸连接，所述插接尿管（1）包括体内软部（11）和连接套管（12），所述连接套管（12）安装在体内软部（11）的下端，且连接套管（12）与体内软部（11）密封固定连接，所述连接套管（12）的外侧面上一体成形设置有限位座（4），所述限位座（4）的外侧面上沿圆周方向倾斜安装有若干组辅助支撑件（5），所述辅助支撑件（5）下端与限位座（4）固定连接。

2.根据权利要求1所述的一种免尿袋导尿管，其特征在于：所述尿管插头（2）包括中心管（21）和限位气囊（22），所述中心管（21）的头部开设有若干组排液槽（211），所述限位气囊（22）套设固定在中心管（21）的外侧面上。

3.根据权利要求2所述的一种免尿袋导尿管，其特征在于：所述体内软部（11）的外侧面上设置有与限位气囊（22）相连接的供气顶管（111），所述连接套管（12）的外侧面上安装有与供气顶管（111）相连接的供气中管（121）。

4.根据权利要求3所述的一种免尿袋导尿管，其特征在于：所述引流外管（3）的外侧面上设置有供气底管（31），所述供气底管（31）的头部固定安装有与供气中管（121）相连接的插接气管（311），且供气底管（31）的下端密封连接有注气口（312）。

5.根据权利要求4所述的一种免尿袋导尿管，其特征在于：所述引流外管（3）的头部固定安装有与连接套管（12）相连接的插接液管（313），且引流外管（3）的头部固定安装有弹性卡板（32），所述连接套管（12）的外侧面上设置有供弹性卡板（32）安装的配合卡槽壳（122）。

6.根据权利要求5所述的一种免尿袋导尿管，其特征在于：所述限位座（4）包括座盘壳（41）以及控制供气中管（121）通断的弹性阀（42），所述弹性阀（42）安装在座盘壳（41）的下端，所述座盘壳（41）的下端固定安装有第一吊线（411），所述第一吊线（411）下端连接有遮挡连接套管（12）下端的封盖（412）。

7.根据权利要求6所述的一种免尿袋导尿管，其特征在于：所述座盘壳（41）的下端固定安装有第二吊线（413），所述第二吊线（413）下端连接有控制连接套管（12）通断的插板（414），且座盘壳（41）上开设有供插板（414）安装的抽拉槽（415）。

8.根据权利要求7所述的一种免尿袋导尿管，其特征在于：所述辅助支撑件（5）包括斜撑杆（51）和柔性球（52），所述斜撑杆（51）的下端固定安装在座盘壳（41）上，所述柔性球（52）固定安装在斜撑杆（51）的头部。
