一种新型洗鼻器结构的制作方法

本技术属于医疗护理，具体涉及一种新型洗鼻器结构。

背景技术：

1、洗鼻器是一种用于清洗鼻腔的工具。它通常借用一定压力（或气囊式洗鼻器、或用重力如简单瓶罐式、或用机械压力如电动式）将生理盐水送入鼻孔，流经鼻前庭（露在头部外面的部分）、鼻窦、鼻道绕经鼻咽部，或从一侧鼻孔排出，或从口部排出。通过以上路径，借助于生理盐水自身的杀菌作用及水流的冲击力，将鼻腔内已聚集的致病及污垢排出，从而使鼻腔恢复正常的生理环境，恢复鼻腔的自我排毒功能，达到保护鼻腔的目的。

2、目前传统的喷雾洗鼻器主要是通过雾化器将清洗液以水雾的形式输出并在鼻腔粘膜汇集形成水流实现对鼻腔的清洁护理。这种清洗方式的优点在于清洁过程更加温和，不易造成鼻粘膜受损和呛水，但是其缺点在于清洁完的废液会成股流下混入药液中污染药液，和/或造成废液滴落到实用环境或者人员衣物上，造成药液的浪费和污染，因此，如何解决上述技术问题是本行业内亟待解决的技术难题。

技术实现思路

1、本实用新型的目的在于提供一种新型洗鼻器结构，通过洗鼻喷雾孔喷出的雾化颗粒可以实现对鼻腔内的鼻涕和/或鼻粘液进行雾化清洗，同时整体结构为可拆卸式结构使得安装和使用后的清洗更加方便实用。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种新型洗鼻器结构，包括从上至下依次设置的洗鼻头组件、废液腔组件和洗鼻器本体；所述洗鼻头组件固定安装到废液腔组件上，所述废液腔组件的底部可拆卸安装在洗鼻器本体上；

4、所述废液腔组件包括副壳体，在所述副壳体内部设置有废液腔，在所述废液腔的上方设置有洗鼻头组件，在所述废液腔内设置有雾化组件，所述雾化组件的水路穿过废液腔并延伸至所述洗鼻头组件的内部；

5、所述洗鼻器本体包括主壳体，在所述主壳体内部设置有可拆卸连接的储液腔组件，在所述主壳体内设置有水泵，所述水泵的输入口与储液腔组件内部相连通，所述水泵的输出口与雾化组件相连通。

6、作为本实施例的优选方案，所述储液腔组件包括竖直设置的用于盛放洗鼻生理盐水的储液体，在所述储液体的底部固定连接有支撑底座，所述支撑底座的大小与主壳体底部的形状相适配。

7、作为本实施例的优选方案，在所述支撑底座的顶部安装有若干个磁性吸铁，在所述支撑底座的底部设置有收纳腔，在收纳腔内转动连接有提手，不使用时将提手收纳在收纳腔内。

8、作为本实施例的优选方案，在所述主壳体内设置有安装骨架，在所述安装骨架上设置有水泵固定腔，在所述安装骨架的背部设置有电池固定腔，所述电池固定腔内卡装有电池，在所述安装骨架的正面设置有用于安装控制面板的面板固定腔，在所述控制面板上电性连接有按钮，所述控制面板和水泵分别与所述电池电性连接。

9、作为本实施例的优选方案，在所述安装骨架顶部设置有第一进水管道和第一出水管道，所述第一进水管道和第一出水管道分别与水泵的输入口和输出口相连通。

10、作为本实施例的优选方案，在所述废液腔组件和洗鼻器本体之间设置有连接部，所述连接部包括连接本体，在所述连接本体内设置有连接腔，在所述连接腔内壁设置有连接螺纹，所述废液腔组件通过连接螺纹与连接部相连接；所述连接本体的外圆周面上设置有若干个弹性卡条，若干个所述弹性卡条卡装在所述洗鼻器本体的顶部内侧，安装后所述洗鼻器本体的顶部与连接部的顶部相齐平，在所述连接腔的底部设置有连接口，所述第一出水管道穿过所述连接口与雾化组件相连通。

11、作为本实施例的优选方案，所述雾化组件包括雾化管，在所述雾化管的下部固定连接有限位环，在所述限位环的下部设置有卡装槽，在所述废液腔的底部中部位置设置有与卡装槽相匹配的卡装腔，安装时将卡装槽旋转卡入卡装腔的内部，在所述雾化管的顶部设置有雾化喷孔，所述雾化喷孔与所述洗鼻头组件相匹配，在所述雾化管的下部设置有限位条，所述限位条和卡装槽分别设置在限位环上下两侧。

12、作为本实施例的优选方案，在所述洗鼻头组件与废液腔之间设置有回流组件，所述回流组件固定安装到所述废液腔的顶部，所述回流组件包括回流腔体，在所述回流腔体的底部设置有贯穿口，所述雾化组件穿过贯穿口并延伸至所述洗鼻头组件内部，在所述回流腔体的底部所设的贯穿口的四周设置有回流间隙。

13、作为本实施例的优选方案，所述洗鼻头组件包括底部基座，所述底部基座卡扣在所述回流组件的顶部，在所述底部基座上设置有喷雾鼻塞，在喷雾鼻塞的顶部设置有洗鼻喷雾孔，所述洗鼻喷雾孔与雾化组件顶部的雾化喷孔相对应。

14、作为本实施例的优选方案，沿着所述洗鼻喷雾孔内侧边缘设置有多个回液孔，所述回液孔与其下部的回流腔体相连通，在所述喷雾鼻塞的外圆周面上设置有环形挡板。

15、作为本实施例的优选方案，在所述洗鼻头组件的顶部固定连接有防尘盖。

16、与现有技术相比，本实用新型具有以下有益效果：

17、（1）本实用新型所述的新型洗鼻器结构，通过在主壳体内部设置有可拆卸连接的储液腔组件，在主壳体内设置有水泵，水泵的输出口通过雾化组件与洗鼻头组件内部相连通，通过洗鼻喷雾孔喷出的雾化颗粒可以实现对鼻腔内的鼻涕和/或鼻粘液进行雾化清洗。同时本实用新型整体为可拆卸式结构使得安装和使用后的清洗更加方便实用。

18、（2）本实用新型所述的新型洗鼻器结构，通过设置的回流组件可以实现通过洗鼻头组件与废液腔之间进行分离，同时通过设置的回流间隙还可以实现对从洗鼻头组件回流的废液通过回流间隙进行下漏使得回流的废液流回到废液腔内，同时清洗后的废液也不会成股流下混入洗鼻生理盐水中，造成药液的浪费和污染。

19、（3）本实用新型所述的新型洗鼻器结构，通过设置的洗鼻头组件通过在喷雾鼻塞的外圆周面上设置有环形挡板，可防止清洗鼻腔后的极少量废液溢流到底部基座上，进一步防止废液滴落到使用人员的衣物上，造成药液的浪费和污染。

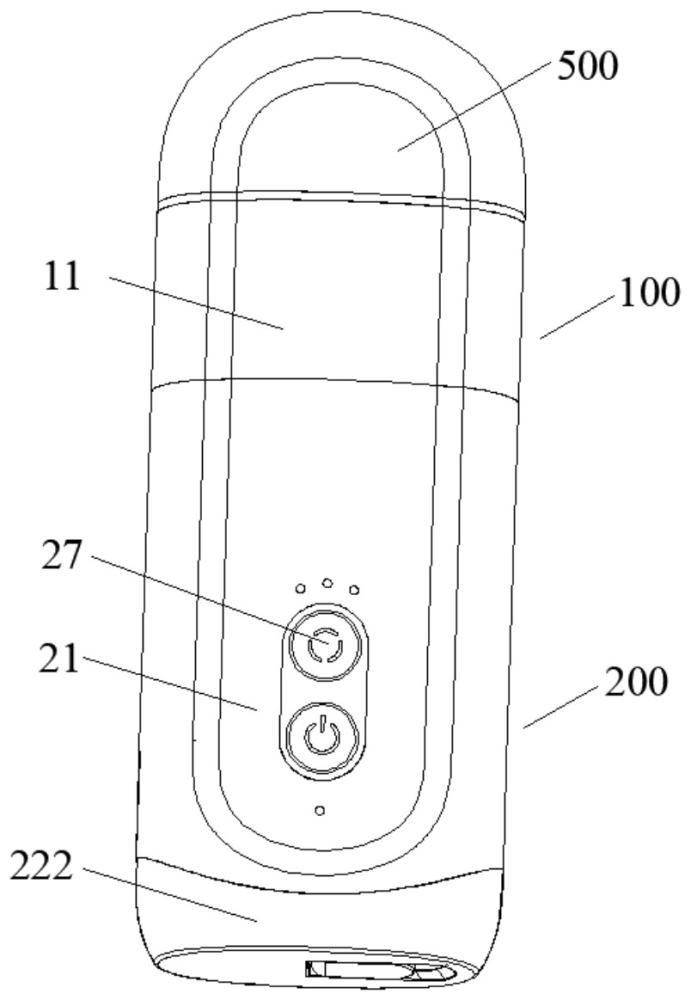

1.一种新型洗鼻器结构，其特征在于：包括从上至下依次设置的洗鼻头组件（300）、废液腔组件（100）和洗鼻器本体（200）；所述洗鼻头组件（300）固定安装到废液腔组件（100）上，所述废液腔组件（100）的底部可拆卸安装在洗鼻器本体（200）上；

2.根据权利要求1所述的新型洗鼻器结构，其特征在于：所述储液腔组件（22）包括竖直设置的用于盛放洗鼻生理盐水的储液体（221），在所述储液体（221）的底部固定连接有支撑底座（222），所述支撑底座（222）的大小与主壳体（21）底部的形状相适配。

3.根据权利要求2所述的新型洗鼻器结构，其特征在于：在所述支撑底座（222）的顶部安装有若干个磁性吸铁（223），在所述支撑底座（222）的底部设置有收纳腔（224），在收纳腔（224）内转动连接有提手（225），不使用时将提手（225）收纳在收纳腔（224）内。

4.根据权利要求1所述的新型洗鼻器结构，其特征在于：在所述主壳体（21）内设置有安装骨架（26），在所述安装骨架（26）上设置有水泵固定腔（261），在所述安装骨架（26）的背部设置有电池固定腔（262），所述电池固定腔（262）内卡装有电池（24），在所述安装骨架（26）的正面设置有用于安装控制面板（25）的面板固定腔（263），在所述控制面板（25）上电性连接有按钮（27），所述控制面板（25）和水泵（23）分别与所述电池（24）电性连接。

5.根据权利要求4所述的新型洗鼻器结构，其特征在于：在所述安装骨架（26）顶部设置有第一进水管道（264）和第一出水管道（265），所述第一进水管道（264）和第一出水管道（265）分别与水泵（23）的输入口和输出口相连通。

6.根据权利要求5所述的新型洗鼻器结构，其特征在于：在所述废液腔组件（100）和洗鼻器本体（200）之间设置有连接部（400），所述连接部（400）包括连接本体（41），在所述连接本体（41）内设置有连接腔（42），在所述连接腔（42）内壁设置有连接螺纹（43），所述废液腔组件（100）通过连接螺纹（43）与连接部（400）相连接；所述连接本体（41）的外圆周面上设置有若干个弹性卡条（44），若干个所述弹性卡条（44）卡装在所述洗鼻器本体（200）的顶部内侧，安装后所述洗鼻器本体（200）的顶部与连接部（400）的顶部相齐平，在所述连接腔（42）的底部设置有连接口（45），所述第一出水管道（265）穿过所述连接口（45）与雾化组件（13）相连通。

7.根据权利要求1所述的新型洗鼻器结构，其特征在于：所述雾化组件（13）包括雾化管（131），在所述雾化管（131）的下部固定连接有限位环（132），在所述限位环（132）的下部设置有卡装槽（133），在所述废液腔（12）的底部中部位置设置有与卡装槽（133）相匹配的卡装腔，安装时将卡装槽（133）旋转卡入卡装腔的内部，在所述雾化管（131）的顶部设置有雾化喷孔（134），所述雾化喷孔（134）与所述洗鼻头组件（300）相匹配，在所述雾化管（131）的下部设置有限位条（135），所述限位条（135）和卡装槽（133）分别设置在限位环（132）上下两侧。

8.根据权利要求1所述的新型洗鼻器结构，其特征在于：在所述洗鼻头组件（300）与废液腔（12）之间设置有回流组件（14），所述回流组件（14）固定安装到所述废液腔（12）的顶部，所述回流组件（14）包括回流腔体（141），在所述回流腔体（141）的底部设置有贯穿口（142），所述雾化组件（13）穿过贯穿口（142）并延伸至所述洗鼻头组件（300）内部，在所述回流腔体（141）的底部所设的贯穿口（142）的四周设置有回流间隙（143）。

9.根据权利要求8所述的新型洗鼻器结构，其特征在于：所述洗鼻头组件（300）包括底部基座（301），所述底部基座（301）卡扣在所述回流组件（14）的顶部，在所述底部基座（301）上设置有喷雾鼻塞（302），在喷雾鼻塞（302）的顶部设置有洗鼻喷雾孔（303），所述洗鼻喷雾孔（303）与雾化组件（13）顶部的雾化喷孔（134）相对应。

10.根据权利要求9所述的新型洗鼻器结构，其特征在于：沿着所述洗鼻喷雾孔（303）内侧边缘设置有多个回液孔（304），所述回液孔（304）与其下部的回流腔体（141）相连通，在所述喷雾鼻塞（302）的外圆周面上设置有环形挡板（305）。

11.根据权利要求1所述的新型洗鼻器结构，其特征在于：在所述洗鼻头组件（300）的顶部固定连接有防尘盖（500）。
