一种鞘手柄及导引鞘的制作方法

本申请涉及医疗器械，尤其涉及一种鞘手柄及导引鞘。

背景技术：

1、作为现代手术中重要医疗器械之一，导引鞘可在人体体腔建立一条通路，以便将内窥镜和其他器械送入人体内进行诊疗。导引鞘还能够对人体内进行负压抽吸，从而抽走人体体液或结石等。导引鞘还设置有密封件，通过密封件密封鞘座和内窥镜之间，确保内窥镜能够插入鞘座，也能够避免导引鞘内部的流体外泄。

2、密封件需要承受一定的压力来促使其变形来密封，例如现有技术使用压盖等结构去挤压密封件，使密封件形变并密封鞘座。但是，若密封件的形变不足会导致其无法起到密封作用，还容易从鞘座上脱落。若密封件的形变过大，可能导致密封件因压溃而失效，丧失恢复能力。这会导致鞘座可能出现流体泄漏等情况，而降低导引鞘的使用效果。

技术实现思路

1、本申请的目的是提供一种鞘手柄及导引鞘，至少部分解决现有技术中存在的上述技术问题。

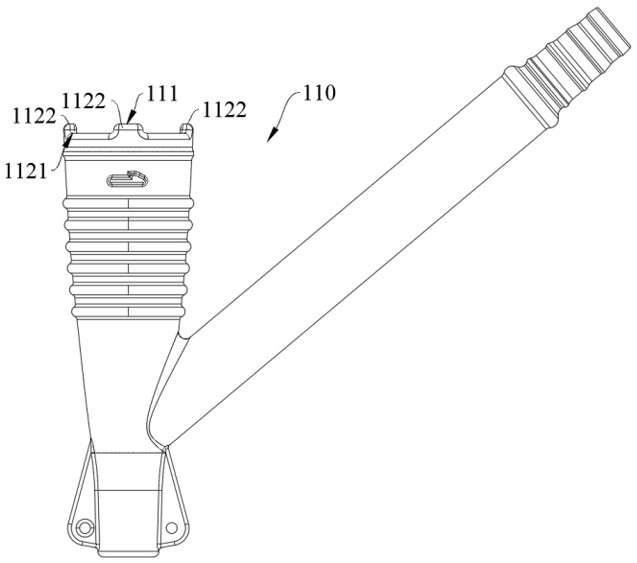

2、第一方面，本申请提供了一种鞘手柄，鞘手柄用于导引鞘，鞘手柄包括鞘座、密封件以及压盖，鞘座具有开口，压盖将密封件压抵于鞘座，并与鞘座相互锁定，使密封件受驱形变并密封开口,鞘座具有支撑部，支撑部设置于围成开口的鞘壁，在压盖能够与鞘座相互锁定的情况下，在鞘手柄的轴向上，压盖抵压密封件，且压盖与支撑部限位抵接。

3、第二方面，本申请提供了一种导引鞘，导引鞘包括如第一方面所述的鞘手柄和插入管，鞘手柄和插入管的近端相连。

4、本申请采用的技术方案能够达到以下有益效果：压盖通过与鞘座锁定的同时，压盖抵压密封件，压盖会对密封件施加持续且稳定的压力，迫使密封件发生形变。形变后的密封件能紧密贴合开口的边缘及鞘座、压盖的接触表面，填充鞘座和压盖之间的间隙，确保密封件对开口形成稳定密封。

5、相较于相关技术，本申请在压盖和鞘座间实现可靠的密封性的前提下，支撑部与压盖限位相抵。抵接设置能限制压盖继续向密封件方向移动，避免压盖因过度下压而对密封件施加超出设计压力，杜绝密封件在设计使用期限中过早损坏或失去弹性等。该设置也不会增加组装人员的装配步骤和难度，又可以确保密封件在设计使用期限内稳定工作。

1.一种鞘手柄，所述鞘手柄用于导引鞘，其特征在于，所述鞘手柄包括鞘座、密封件以及压盖，其中：

2.根据权利要求1所述的鞘手柄，其特征在于，所述支撑部具有至少两个凸起部，相邻两个所述凸起部沿所述密封件的周向间隔设置，相邻两个所述凸起部之间形成容置槽，所述密封件包括被抵压在所述压盖和所述鞘座近端之间的受压部，所述受压部的至少部分能够嵌入所述容置槽内。

3.根据权利要求2所述的鞘手柄，其特征在于，所述受压部凸设于所述密封件的外表面；

4.根据权利要求3所述的鞘手柄，其特征在于，所述密封件还包括本体，所述受压部设置于所述本体的外周，所述受压部相对于所述密封件的外周凸起设置。

5.根据权利要求4所述的鞘手柄，其特征在于，所述本体包括密封部和与所述密封部连接的侧壁，所述侧壁围设于所述密封部的周侧，且所述受压部设置于所述侧壁的外表面。

6.根据权利要求5所述的鞘手柄，其特征在于，所述侧壁包括第一部分和第二部分，所述第一部分位于所述第二部分的靠近所述压盖的一侧，所述密封部连接于所述第一部分和所述第二部分之间的交界处，所述受压部连接所述第一部分，且所述受压部的表面与所述第一部分的近端平齐。

7.根据权利要求1所述的鞘手柄，其特征在于，所述支撑部为沿鞘座的周向设置的连续结构，所述密封件与所述鞘座的配合结构相互配合的同时，所述密封件位于所述支撑部的靠近所述鞘座中轴线的一侧。

8.根据权利要求7所述的鞘手柄，其特征在于，所述支撑部为环状结构，所述支撑部围成所述开口，所述配合结构为设置于所述鞘座的内壁上的台阶，所述台阶能够沿所述鞘座的轴向抵接所述支撑部。

9.根据权利要求7所述的鞘手柄，其特征在于，所述支撑部的内表面设置有凹槽，所述密封件的至少部分能够嵌入所述凹槽内。

10.一种导引鞘，其特征在于，所述导引鞘包括如权利要求1-9任一项所述的鞘手柄和插入管，所述鞘手柄和所述插入管的近端相连。
