一种床旁单纯缓慢超滤装置的制作方法

本技术涉及血液净化领域，尤其是血液净化设备领域，具体为一种床旁单纯超滤装置。更具体地，本申请提供的是一种床旁用单纯缓慢超滤装置，其能实现低速、缓慢超滤，从全血中除去水分，避免低血压等情况的出现，减少二次并发症的产生。

背景技术：

1、血液透析是血液净化技术的一种，其透析则是利用半透膜的弥散作用和对流作用，清除体内的代谢废物、毒物和多余的水分，同时调节电解质和酸碱平衡。血液透析需要大量的透析液，透析液用量平均为500ml/min。而超滤是通过半透膜对溶液中的溶质和溶剂进行分离，主要依靠压力差驱动，去除溶液中的水分和小分子物质。目前，血液透析和单纯超滤均可以通过血液透析机完成。

2、单纯超滤是指通过对流转运机制，采用容量控制或压力控制，经过透析单元或血滤器的半透膜等渗地从全血中除去水分的一种治疗方法。在单纯超滤治疗过程中，不需要使用透析液和置换液。单纯超滤的适应症主要包括：（1）药物治疗效果不佳的各种原因所致的严重水肿；（2）难治性心里衰竭；（3）急、慢性肺水肿。

3、血液透析相当于高级版本的单纯超滤；采用血液透析机进行单纯超滤时，血液透析处于旁路状态，连续性床旁血滤机置换液、透析液处于停止状态，通过跨膜压完成超滤过程。然而，血液透析机价格昂贵，使得医院配置的血液透析机数量相对较少，使用极为紧张。同时，受限于血液透析机与其他部件的相互配合（如透析液盛放装置等），使得其安装位置相对固定，不易移动。

4、当患者需要进行单纯超滤时，若直接采用血液透析机进行处理，将会极大地增加血液透析机这种医疗资源的紧缺程度。为此，采用灌流机对患者进行单纯超滤，则是一种成本更优的方案。然后，发明人研究发现，采用灌流机对患者进行单纯超滤时，若单纯超滤的速度过快，极易导致患者出现低血压；若单纯超滤的速度过慢，则会显著增加患者的凝血风险，导致单纯超滤治疗过程提前终止，无法实现对患者的有效治疗。

5、为此，迫切需要一种新的方法和/或装置，以解决上述问题。

技术实现思路

1、本实用新型的发明目的在于：针对采用现有灌流机对患者进行单纯超滤时，若单纯超滤的速度过快，极易导致患者出现低血压，而当单纯超滤的速度过慢时，则会显著增加患者的凝血风险的问题，提供一种床旁单纯缓慢超滤装置。本申请构思巧妙，设计合理，成本低廉，能够实现对单纯超滤速度的有效控制，满足单纯超滤的治疗要求，并减少院内感染情况的发生。

2、为了实现上述目的，本申请采用如下技术方案：

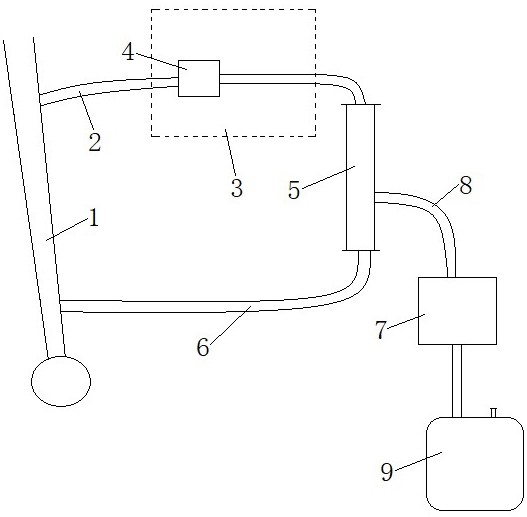

3、一种床旁单纯缓慢超滤装置，包括动脉段管路、灌流单元、透析单元、静脉段管路、输液泵、滤液输出管路、滤液收集袋；

4、所述灌流单元包括血泵、灌流控制系统，所述动脉段管路部分设置在血泵上，所述动脉段管路的出口端与透析单元相连且血泵能为动脉段管路内血液的输送提供动力并将血液引流至透析单元，所述静脉段管路的进口端与透析单元相连且透析单元透出水分后的血液能经静脉段管路返回至患者体内，所述血泵与灌流控制系统相连；

5、所述滤液输出管路的进口端与透析单元的旁路出口相连，所述滤液输出管路的出口端位于滤液收集袋内且透析单元滤出的水分能经滤液输出管路输送至滤液收集袋内；

6、所述输液泵设置在滤液输出管路上且输液泵能对滤液输出管路内的流量进行控制。

7、所述滤液收集袋上设置有容量刻度。

8、所述滤液收集袋为一次性废液袋。

9、所述血泵为蠕动泵。

10、所述血液进液管、血液出液管分别与患者的血管通路相连。

11、所述灌流单元还包括动脉压监测装置、静脉压监测装置中的一种或多种，所述动脉压监测装置与动脉段管路相连且动脉压监测装置能对动脉段管路的压力进行监测，所述静脉压监测装置与静脉段管路相连且静脉压监测装置能对静脉段管路的压力进行监测，所述动脉压监测装置、静脉压监测装置分别与灌流控制系统相连。

12、所述灌流单元还包括血液加温装置，所述血液加温装置与动脉段管路或静脉段管路相连且血液加温装置能对动脉段管路或静脉段管路进行加热，所述血液加温装置与灌流控制系统。

13、所述灌流单元还包括与灌流控制系统相连的抗凝剂泵，所述抗凝剂泵与动脉段管路连通且抗凝剂经抗凝剂泵能输送至动脉段管路中并与动脉段管路中的血液混合。

14、所述透析单元包括透析壳体、透析滤芯，所述透析滤芯设置在透析壳体内；

15、所述透析壳体的一端设置有透析进口，所述透析壳体的另一端设置有透析出口、旁路出口；

16、所述动脉段管路的出口端与透析单元的透析进口相连，所述透析单元的透析出口与静脉段管路的进口端相连；

17、所述滤液输出管路的进口端与透析单元的旁路出口相连，所述滤液输出管路的出口端位于滤液收集袋内。

1.一种床旁单纯缓慢超滤装置，其特征在于，包括动脉段管路、灌流单元、透析单元、静脉段管路、输液泵、滤液输出管路、滤液收集袋；

2.根据权利要求1所述床旁单纯缓慢超滤装置，其特征在于，所述滤液收集袋上设置有容量刻度。

3.根据权利要求1所述床旁单纯缓慢超滤装置，其特征在于，所述滤液收集袋为一次性废液袋。

4.根据权利要求1所述床旁单纯缓慢超滤装置，其特征在于，所述血泵为蠕动泵。

5.根据权利要求1~4任一项所述床旁单纯缓慢超滤装置，其特征在于，所述灌流单元还包括动脉压监测装置、静脉压监测装置中的一种或多种，所述动脉压监测装置与动脉段管路相连且动脉压监测装置能对动脉段管路的压力进行监测，所述静脉压监测装置与静脉段管路相连且静脉压监测装置能对静脉段管路的压力进行监测，所述动脉压监测装置、静脉压监测装置分别与灌流控制系统相连。

6.根据权利要求5所述床旁单纯缓慢超滤装置，其特征在于，所述灌流单元还包括血液加温装置，所述血液加温装置与动脉段管路或静脉段管路相连且血液加温装置能对动脉段管路或静脉段管路进行加热，所述血液加温装置与灌流控制系统。

7.根据权利要求1所述床旁单纯缓慢超滤装置，其特征在于，所述灌流单元还包括与灌流控制系统相连的抗凝剂泵，所述抗凝剂泵与动脉段管路连通且抗凝剂经抗凝剂泵能输送至动脉段管路中并与动脉段管路中的血液混合。

8.根据权利要求1~4、6~7任一项所述床旁单纯缓慢超滤装置，其特征在于，所述透析单元包括透析壳体、透析滤芯，所述透析滤芯设置在透析壳体内；
