一种蒸汽盒的制作方法

本技术涉及蒸汽盒，特别涉及一种蒸汽盒。

背景技术：

1、蒸汽盒是蒸汽房中用于扩散蒸汽的关键部件，通常通过接头与蒸汽管道相连，将外部输入的蒸汽均匀、舒缓地释放到室内空间中，以营造舒适的蒸汽浴环境。这类装置一般由多个壳体构件组装而成，既要保证蒸汽输出的顺畅性与方向可调性，也要兼顾结构密封性与日常清洁维护的便利性。

2、在现有技术中，例如中国专利公告号为cn1245149c公开的蒸汽房水汽分离式蒸汽盒，由固定座、内盒及顶盖三部分顺序套装而构成蒸汽盒主体，固定座的底部设有蒸汽进气管口和排水管口，固定座的顶部为坡状面，位子该坡面处设有蒸汽出孔；内盒套装于固定座的内部，用于放置香料或药物；顶盖的顶部为半圆状，位于其半圆体的顶部设有蜂窝状内盒香料或药物出气孔。这类结构在长期使用中暴露出若干不足，尤其是清洁维护和蒸汽导向方面的限制较为明显。

3、目前常见的蒸汽盒设计仍存在一定局限，一方面，固定座部分往往为整体封闭结构，难以拆卸清理，内部易积累污垢与水垢，影响卫生与使用寿命；另一方面，顶盖出气孔多固定设置于顶部，无法根据需要调整蒸汽喷出方向，降低了使用的灵活性与用户体验。

技术实现思路

1、鉴于上述现有技术的不足之处，本实用新型的目的在于提供一种蒸汽盒，以解决上述问题。

2、一种蒸汽盒，包括：

3、本体，所述本体具有沿轴向延伸的内腔，且外侧设有径向延伸的连接部；

4、下壳，所述下壳的上端沿轴向插入所述内腔，并通过卡口式连接结构与所述本体可拆卸连接；

5、内壳，所述内壳从所述内腔的上端敞口装入，其内部设有隔板，所述隔板将所述内腔分隔为上部的蒸汽区和下部的排水区，所述隔板上设有连通所述蒸汽区与所述排水区的下水孔，所述内壳的侧壁设有蒸汽入口，用于连通所述连接部与所述蒸汽区；

6、上壳，所述上壳的下端沿轴向插入所述内壳，并与所述内壳可拆卸连接，所述上壳内部形成有上蒸汽腔，所述上蒸汽腔的底部设有多个蒸汽通孔；

7、顶盖，可转动地设于所述上壳的上端，所述顶盖上端边缘至少一个区域设有多个蒸汽排放孔，用于连通所述上蒸汽腔与外部。

8、具体的，所述连接部螺纹连接有接头，所述接头远离所述连接部的一端设有外螺纹部。

9、具体的，所述隔板设有向下倾斜的导流面，所述下水孔设于所述导流面的最低处。

10、具体的，所述下壳的底部设有多个排水孔。

11、具体的，所述卡口式连接结构包括设于所述下壳上的卡扣部、以及设于所述本体上并与所述卡扣部配合的限位部，所述限位部包括带导入缺口的环形轨道；

12、所述卡扣部能够从所述导入缺口进入所述环形轨道，并通过旋转所述下壳使所述卡扣部沿所述环形轨道滑动至锁合位置，实现所述下壳与所述本体的锁紧。

13、具体的，所述本体与所述内壳之间设有第一限位结构，所述第一限位结构包括设于所述本体内壁沿轴向延伸的限位凸起、以及设于所述内壳外壁沿轴向延伸的限位槽，所述限位凸起与所述限位槽滑动配合。

14、具体的，所述上壳与所述内壳之间设有第二限位结构，所述第二限位结构包括设于所述内壳上端内壁的两个弧形槽、以及设于所述上壳下端外壁的两个弧形凸起；

15、所述弧形槽的深度沿顺时针方向逐渐变浅，所述弧形凸起的厚度沿顺时针方向逐渐增大，使得在旋转过程中形成抵触锁紧。

16、具体的，还包括设于所述上蒸汽腔内的香薰盘。

17、具体的，所述香薰盘底部设有插脚，所述插脚插入所述上蒸汽腔底部的其中一个所述蒸汽通孔中。

18、具体的，所述下壳与所述上壳的外周均设有防滑纹，所述顶盖的顶部设有握柄。

19、本实用新型的有益效果：

20、本申请的蒸汽盒，包括本体、下壳、内壳、上壳及顶盖；本体外侧设有连接部用于接入蒸汽源，下壳通过卡口结构可拆卸连接于本体底部，内壳装入本体内腔并通过隔板分隔出蒸汽区与排水区，上壳安装于内壳上方并设有上蒸汽腔，顶盖可转动地盖合于上壳上端；蒸汽由连接部进入蒸汽区，经上壳的蒸汽通孔进入上蒸汽腔，最终由顶盖的蒸汽排放孔导出。本申请实现了蒸汽盒的模块化快速拆装，便于清洁维护；内部设有专有的冷凝水收集与排放路径，有效防止积水与蒸汽带水；顶盖可旋转以调节出汽方向，提升蒸汽分布的均匀性与使用舒适度；上蒸汽腔内还可放置香薰盘，使蒸汽携带香气，增强用户体验。

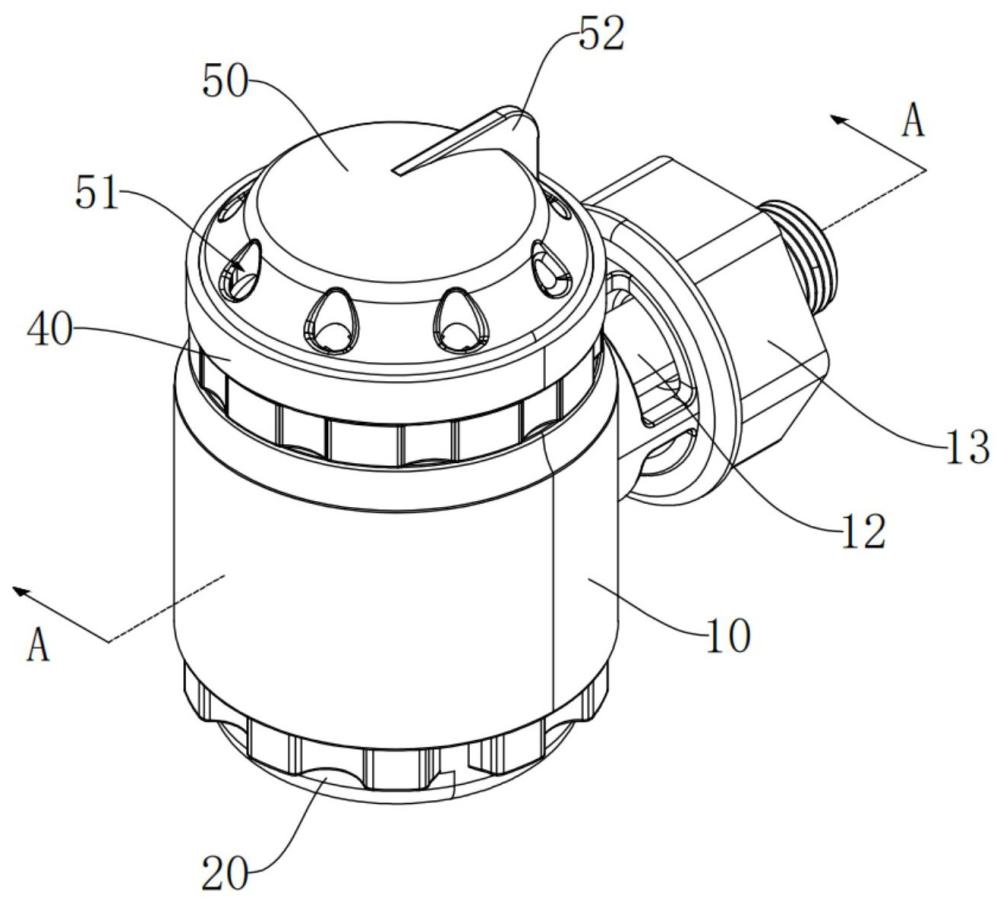

1.一种蒸汽盒，其特征在于，包括：

2.根据权利要求1所述的蒸汽盒，其特征在于，所述连接部（12）螺纹连接有接头（13），所述接头（13）远离所述连接部（12）的一端设有外螺纹部（131）。

3.根据权利要求1所述的蒸汽盒，其特征在于，所述隔板（31）设有向下倾斜的导流面（311），所述下水孔（34）设于所述导流面（311）的最低处。

4.根据权利要求1所述的蒸汽盒，其特征在于，所述下壳（20）的底部设有多个排水孔（21）。

5.根据权利要求1所述的蒸汽盒，其特征在于，所述卡口式连接结构（81）包括设于所述下壳（20）上的卡扣部（811）、以及设于所述本体（10）上并与所述卡扣部（811）配合的限位部（812），所述限位部（812）包括带导入缺口（8121）的环形轨道（8122）；

6.根据权利要求1所述的蒸汽盒，其特征在于，所述本体（10）与所述内壳（30）之间设有第一限位结构（82），所述第一限位结构（82）包括设于所述本体（10）内壁沿轴向延伸的限位凸起（821）、以及设于所述内壳（30）外壁沿轴向延伸的限位槽（822），所述限位凸起（821）与所述限位槽（822）滑动配合。

7.根据权利要求1所述的蒸汽盒，其特征在于，所述上壳（40）与所述内壳（30）之间设有第二限位结构（83），所述第二限位结构（83）包括设于所述内壳（30）上端内壁的两个弧形槽（831）、以及设于所述上壳（40）下端外壁的两个弧形凸起（832）；

8.根据权利要求1所述的蒸汽盒，其特征在于，还包括设于所述上蒸汽腔（41）内的香薰盘（60）。

9.根据权利要求8所述的蒸汽盒，其特征在于，所述香薰盘（60）底部设有插脚（61），所述插脚（61）插入所述上蒸汽腔（41）底部的其中一个所述蒸汽通孔（42）中。

10.根据权利要求1所述的蒸汽盒，其特征在于，所述上壳（40）与所述下壳（20）的外周均设有防滑纹，所述顶盖（50）的顶部设有握柄（52）。
