一种LED光谱治疗仪的制作方法

本发明属于光谱治疗仪，具体为一种led光谱治疗仪。

背景技术：

1、目前，led光谱治疗仪在医疗美容、理疗康复等领域已得到广泛应用，其主要通过不同波长的led光源对人体进行照射，以达到促进血液循环、加速组织修复、缓解疼痛等治疗效果；

2、现有led光谱治疗仪在结构上普遍存在以下缺陷：治疗灯组与仪器本体之间的连接大多采用螺栓固定、卡扣或插接方式，需要操作者进行精确对准和多次调整，安装过程繁琐耗时，且对接精度难以保证，容易出现安装不到位的情况，且当需要对治疗灯进行清洁、维护或更换时，通常需要使用专业工具拆卸多个固定件，操作复杂、耗时较长，不利于设备的日常保养和快速维修，大大增加了使用成本和维护难度。

3、鉴于此，提出一种led光谱治疗仪。

技术实现思路

1、本部分的目的在于概述本发明的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本申请的说明书摘要和发明名称中可能会做些简化或省略以避免使本部分、说明书摘要和发明名称的目的模糊，而这种简化或省略不能用于限制本发明的范围。

2、鉴于现有技术中存在以下技术问题：治疗灯组与仪器本体之间的连接大多采用螺栓固定、卡扣或插接方式，需要操作者进行精确对准和多次调整，安装过程繁琐耗时，且对接精度难以保证，容易出现安装不到位的情况，且当需要对治疗灯进行清洁、维护或更换时，通常需要使用专业工具拆卸多个固定件，操作复杂、耗时较长，不利于设备的日常保养和快速维修，大大增加了使用成本和维护难度。

3、为解决上述技术问题，本发明提供如下技术方案：一种led光谱治疗仪，包括仪器本体和中间治疗灯；

4、所述仪器本体的顶端装配有支架，所述支架上通过对接座和中间治疗灯进行连接安装；

5、所述对接座的背部配置有对接筒；

6、所述中间治疗灯上开设有活动腔和环形腔，所述环形腔处在活动腔的外周位置，所述活动腔和环形腔之间开设有等夹角分布的连通道，其中活动腔和环形腔之间通过连通道进行连通；

7、所述活动腔中自转式设置有活动柱，所述活动柱的底端周边配置有联动板；

8、所述活动腔的内沿配置有限位组件。

9、作为一种led光谱治疗仪的优选技术方案，所述中间治疗灯的侧边铰接有外扩治疗灯，所述中间治疗灯上设置有散热器。

10、作为一种led光谱治疗仪的优选技术方案，所述环形腔中活动式配置有联动环，所述联动环的内沿设置有磁块，其中外环在被旋转后，能够让磁块和u架的位置对应。

11、作为一种led光谱治疗仪的优选技术方案，所述中间治疗灯上靠近对接座的外周位置配置有外环和定环，所述外环和联动环连接。

12、作为一种led光谱治疗仪的优选技术方案，所述定环的内部有一段弧槽，所述外环上配置有导向块，且导向块处在弧槽中，所述导向块和弧槽的内沿之间配置有弹簧一，方便让外环在不受力后复位。

13、作为一种led光谱治疗仪的优选技术方案，所述联动板的侧边铣设为引导边。

14、作为一种led光谱治疗仪的优选技术方案，所述活动柱上开设有螺旋槽，所述对接筒上内沿配置有凸起，所述凸起和螺旋槽的宽度规格适配，其中对接筒在插入时，凸起会先进入螺旋槽的顶部位置，随着凸起的继续朝下运动，在螺旋槽的作用下能够让活动柱发生旋转。

15、作为一种led光谱治疗仪的优选技术方案，所述限位组件包括u架、楔形块和圆盘，所述u架伸缩运动于活动腔的内沿，所述楔形块配置于u架的上端位置，所述圆盘配置于u架的下端位置。

16、作为一种led光谱治疗仪的优选技术方案，所述u架的背部为正磁铁，其中磁块和u架正对时相吸，其中吸引力大于弹簧二的弹性，所述楔形块的侧边位置做斜边处理，让整体运动更为流畅。

17、作为一种led光谱治疗仪的优选技术方案，所述u架和活动腔的内沿之间配置有弹簧二。

18、本发明的有益效果：

19、1、通过对接筒上的凸起与活动柱上的螺旋槽配合，在插入过程中自动驱动活动柱旋转，实现导向精准对接；避免了传统设备安装时需要手动对准、费时费力的缺点，大幅提升了中间治疗灯与仪器本体的安装效率和精度；

20、2、活动柱旋转后，联动板与限位组件中的圆盘发生错位，u架在弹簧二作用下自动伸出，楔形块卡入对接筒的凸出部位，形成机械自锁；确保治疗灯在工作过程中不会松动脱落，提升了设备使用的安全性；

21、3、仅需旋转外环，即可带动联动环和磁块运动；当磁块与u架正对时，磁力克服弹簧二弹性，将u架拉回，解除锁定，实现一键快速解锁；极大地方便了设备的日常维护、清洁和灯组更换，降低了维护难度和时间成本；

22、4、外环在复位弹簧一作用下可自动复位，对对接部位起到隐藏防护作用，有效防止灰尘、液体等进入内部结构，延长设备使用寿命。

23、本发明的其他特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本发明而了解。本发明的目的和其他优点可通过在说明书以及附图中所特别指出的结构来实现和获得。

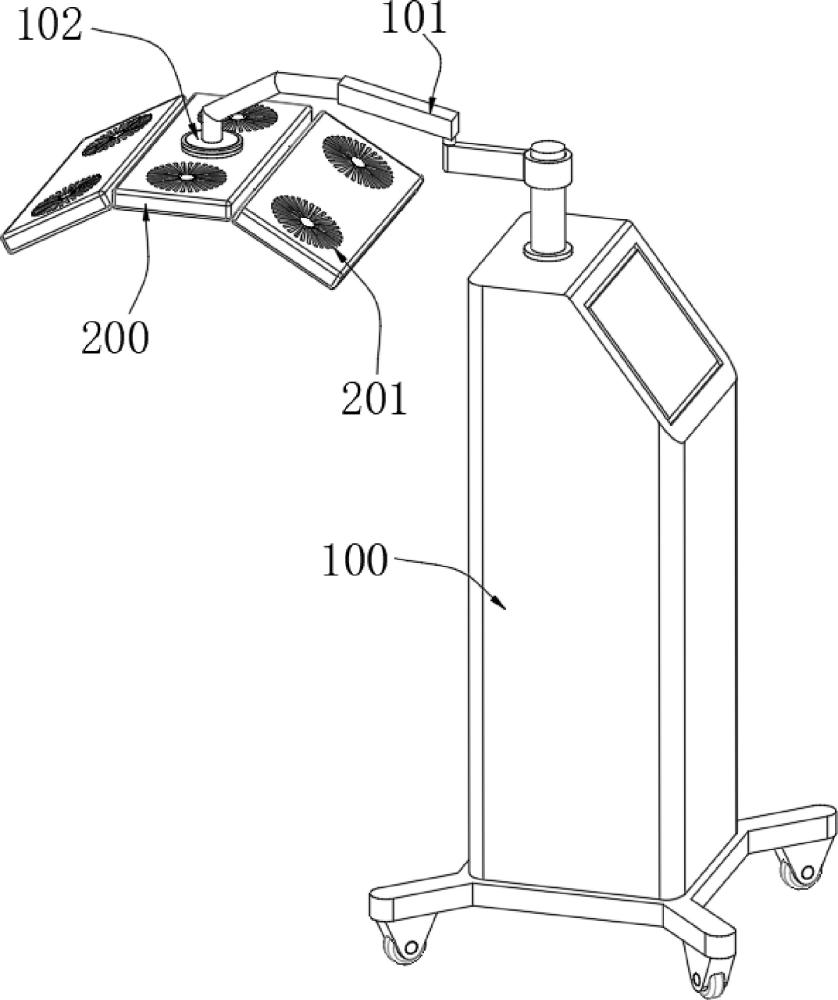

1.一种led光谱治疗仪，其特征在于：包括仪器本体（100）和中间治疗灯（200）；

2.根据权利要求1所述的led光谱治疗仪，其特征在于：所述中间治疗灯（200）的侧边铰接有外扩治疗灯（201），所述中间治疗灯（200）上设置有散热器（202）。

3.根据权利要求1所述的led光谱治疗仪，其特征在于：所述环形腔（204）中活动式配置有联动环（302），所述联动环（302）的内沿设置有磁块（303）。

4.根据权利要求1所述的led光谱治疗仪，其特征在于：所述中间治疗灯（200）上靠近对接座（102）的外周位置配置有外环（300）和定环（301），所述外环（300）和联动环（302）连接。

5.根据权利要求4所述的led光谱治疗仪，其特征在于：所述定环（301）的内部有一段弧槽，所述外环（300）上配置有导向块（304），且导向块（304）处在弧槽中，所述导向块（304）和弧槽的内沿之间配置有弹簧一（305）。

6.根据权利要求1所述的led光谱治疗仪，其特征在于：所述联动板（207）的侧边铣设为引导边（208）。

7.根据权利要求1所述的led光谱治疗仪，其特征在于：所述活动柱（206）上开设有螺旋槽（209），所述对接筒（103）上内沿配置有凸起（104），所述凸起（104）和螺旋槽（209）的宽度规格适配。

8.根据权利要求1所述的led光谱治疗仪，其特征在于：所述限位组件（400）包括u架（401）、楔形块（402）和圆盘（403），所述u架（401）仅伸缩运动于活动腔（203）的内沿，所述楔形块（402）配置于u架（401）的上端位置，所述圆盘（403）配置于u架（401）的下端位置。

9.根据权利要求8所述的led光谱治疗仪，其特征在于：所述u架（401）的背部为正磁铁，所述楔形块（402）的侧边位置做斜边处理。

10.根据权利要求1所述的led光谱治疗仪，其特征在于：所述u架（401）和活动腔（203）的内沿之间配置有弹簧二（404）。
