一种具备防露水功能的快装式地埋灯的制作方法

本技术涉及快装式地埋灯领域，具体为一种具备防露水功能的快装式地埋灯。

背景技术：

1、地埋灯采用精密铸铝灯体、不锈钢抛光面板或铝合金面板、优质防水接头、硅胶橡胶密封圈、弧形多角度折射强化玻璃等结构组成，其埋在地面供人照明，广泛应用于广场、酒楼、私人别墅、花园、会议室、展览厅、小区环境美化、舞台酒吧、商场、停车雕塑、旅游景点等场所。

2、现有的具备防露水功能的快装式地埋灯，由于露水易在透明罩表面凝结形成雾滴，或从灯具缝隙渗入内部，而透明罩表面无针对性疏水结构，使得露水无法快速滑落，长时间附着后凝结成雾滴，而透明罩表面凝结的雾滴会散射、遮挡光线，导致地埋灯投射出的光线模糊、亮度下降，无法满足广场、花园等场景的照明需求，甚至因光线不足引发行人绊倒等安全隐患，从而影响地埋灯的使用效果。

技术实现思路

1、基于此，本实用新型的目的是提供一种具备防露水功能的快装式地埋灯，以解决露水易在透明罩表面凝结形成雾滴从而影响地埋灯照射亮度的技术问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种具备防露水功能的快装式地埋灯，包括预埋筒，所述预埋筒的内部通过螺栓安装有灯体，所述灯体的内部安装有led灯，所述灯体的顶部开设有放置槽，且放置槽的内部放置有收集环，所述收集环的内部开设有收集槽，所述收集环的顶部安装有凸环，所述收集环的底部开设有多个第一导水孔，所述灯体的内部还开设有多个第二导水孔，所述灯体的顶部中间位置处安装有透明罩，所述透明罩的顶部设有涂层。

3、通过采用上述技术方案，led灯可提供照明功能，为地埋灯的核心功能部件，而透明罩可保护led灯，保障透光性。

4、进一步的，所述放置槽的内部下方开设有多个定位槽，所述定位槽的内部设有永磁铁，所述收集环的底部安装有多个铁块，且铁块的底部与永磁铁的顶部贴合。

5、通过采用上述技术方案，通过永磁铁与铁块的磁吸定位设计，实现收集环的快速拆装与精准固定，避免安装偏移导致导水失效，同时提升维护便利性。

6、进一步的，所述涂层为超疏水纳米涂层，所述涂层的厚度为15-30nm。

7、通过采用上述技术方案，厚度为15-30nm的超疏水纳米涂层可保证超疏水效果，进而减少露水附着，同时该厚度可兼顾透光率。

8、进一步的，所述透明罩的顶部呈弧形设置，所述透明罩采用双层夹胶防雾钢化玻璃，且双层夹胶防雾钢化玻璃由外层钢化玻璃、中间pvb夹胶层与内层防雾钢化玻璃组成。

9、通过采用上述技术方案，弧形设计助力露水滑落，双层夹胶结构提升安全性与防雾能力，钢化材质增强抗冲击性。

10、进一步的，所述第一导水孔的内部安装有滤网，且滤网采用304不锈钢材料制成。

11、通过采用上述技术方案，在第一导水孔内增设304不锈钢滤网，防止泥沙、杂物堵塞导水通道，保障排水顺畅，避免因堵塞导致露水堆积。

12、进一步的，所述预埋筒的顶部开设有多个排水孔，所述排水孔的数量、第一导水孔的数量和第二导水孔的数量均相同，所述第二导水孔分别与第一导水孔和排水孔一一对应。

13、通过采用上述技术方案，第一导水孔、第二导水孔和排水孔的数量一致且一一对应，构建排水路径，确保收集的水高效排出。

14、进一步的，所述收集环的内壁设有由硅橡胶材料制成的密封环，所述密封环的内壁与透明罩的外壁紧密贴合。

15、通过采用上述技术方案，通过硅橡胶密封环贴合透明罩外壁，阻断露水从收集环与透明罩的缝隙渗入灯体内部，强化密封防护。

16、进一步的，所述收集环和凸环均与灯体拆卸连接，所述凸环的顶部高度与灯体的顶部高度平齐。

17、通过采用上述技术方案，收集环和凸环可拆卸，便于清洁与更换；凸环与灯体顶部平齐，保证地埋灯安装后表面平整，不影响行人或景观美观。

18、进一步的，所述预埋筒的顶部还开设有密封槽，且密封槽的内部卡设有密封圈，所述密封圈的顶部与灯体固定连接。

19、通过采用上述技术方案，通过密封槽与密封圈的配合，强化预埋筒与灯体的连接处密封，阻止外部雨水、湿气从安装缝隙侵入。

20、进一步的，所述灯体与预埋筒拆卸连接。

21、通过采用上述技术方案，灯体与预埋筒可拆卸，实现地埋灯的快装快拆，降低安装与后期维修的难度。

22、综上所述，本实用新型主要具有以下有益效果：

23、1、本实用新型通过超疏水涂层、收集环、第一导水孔、第二导水孔和排水孔的组合设计，实现露水能够从透明罩上流至收集环的收集槽内，再通过第一导水孔、第二导水孔和排水孔排出，避免露水凝结与堆积；

24、2、本实用新型通过设置有凹槽、永磁铁和铁块，收集环通过底部铁块与放置槽内的永磁铁磁吸配合，快速定位固定，拆装时只需轻拿轻放即可完成，无需额外工具，因此可方便对收集槽内收集的杂质进行清理，通过设置有滤网，可过滤杂质，保障导水孔通畅，避免杂质进入至第一导水孔内部而造成其堵塞。

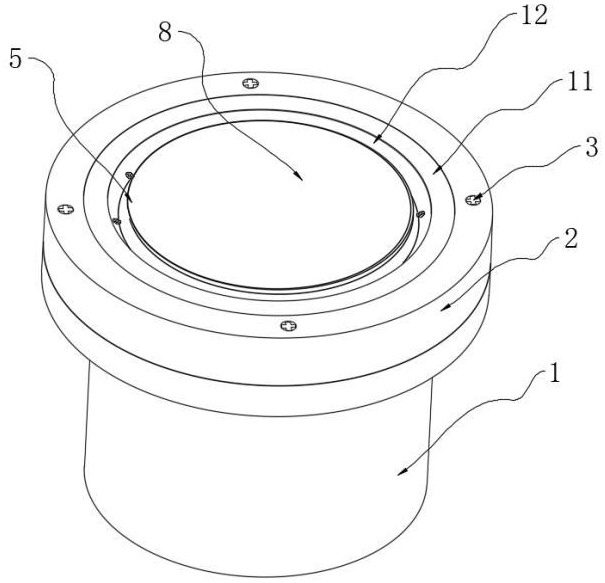

1.一种具备防露水功能的快装式地埋灯，包括预埋筒（1），其特征在于：所述预埋筒（1）的内部通过螺栓（3）安装有灯体（2），所述灯体（2）的内部安装有led灯（4），所述灯体（2）的顶部开设有放置槽（9），且放置槽（9）的内部放置有收集环（10），所述收集环（10）的内部开设有收集槽（12），所述收集环（10）的顶部安装有凸环（11），所述收集环（10）的底部开设有多个第一导水孔（14），所述灯体（2）的内部还开设有多个第二导水孔（15），所述灯体（2）的顶部中间位置处安装有透明罩（5），所述透明罩（5）的顶部设有涂层（8）。

2.根据权利要求1所述的一种具备防露水功能的快装式地埋灯，其特征在于：所述放置槽（9）的内部下方开设有多个定位槽（20），所述定位槽（20）的内部设有永磁铁（19），所述收集环（10）的底部安装有多个铁块（18），且铁块（18）的底部与永磁铁（19）的顶部贴合。

3.根据权利要求1所述的一种具备防露水功能的快装式地埋灯，其特征在于：所述涂层（8）为超疏水纳米涂层，所述涂层（8）的厚度为15-30nm。

4.根据权利要求1所述的一种具备防露水功能的快装式地埋灯，其特征在于：所述透明罩（5）的顶部呈弧形设置，所述透明罩（5）采用双层夹胶防雾钢化玻璃，且双层夹胶防雾钢化玻璃由外层钢化玻璃、中间pvb夹胶层与内层防雾钢化玻璃组成。

5.根据权利要求1所述的一种具备防露水功能的快装式地埋灯，其特征在于：所述第一导水孔（14）的内部安装有滤网（17），且滤网（17）采用304不锈钢材料制成。

6.根据权利要求1所述的一种具备防露水功能的快装式地埋灯，其特征在于：所述预埋筒（1）的顶部开设有多个排水孔（16），所述排水孔（16）的数量、第一导水孔（14）的数量和第二导水孔（15）的数量均相同，所述第二导水孔（15）分别与第一导水孔（14）和排水孔（16）一一对应。

7.根据权利要求1所述的一种具备防露水功能的快装式地埋灯，其特征在于：所述收集环（10）的内壁设有由硅橡胶材料制成的密封环（13），所述密封环（13）的内壁与透明罩（5）的外壁紧密贴合。

8.根据权利要求1所述的一种具备防露水功能的快装式地埋灯，其特征在于：所述收集环（10）和凸环（11）均与灯体（2）拆卸连接，所述凸环（11）的顶部高度与灯体（2）的顶部高度平齐。

9.根据权利要求1所述的一种具备防露水功能的快装式地埋灯，其特征在于：所述预埋筒（1）的顶部还开设有密封槽（7），且密封槽（7）的内部卡设有密封圈（6），所述密封圈（6）的顶部与灯体（2）固定连接。

10.根据权利要求1所述的一种具备防露水功能的快装式地埋灯，其特征在于：所述灯体（2）与预埋筒（1）拆卸连接。
