对开式桁架型点阵结构人防门的制作方法

本发明涉及人防工程及地下建筑工程相关，具体而言涉及一种兼具防淹功能并采用桁架式点阵结构同时还填充有防火材料的人防门，更具体地说，特别涉及一种对开式桁架型点阵结构人防门。

背景技术：

1、人防门是人防工程（地下商场、地铁、隧道等）中用于隔绝冲击波、有毒气体及抵抗一定核爆荷载的关键防护设备。同时，在地铁、地下隧道等应用场景中，人防门往往还需兼顾防淹功能，以防止外部水体倒灌。传统的人防门多采用钢筋混凝土结构或全钢质结构，上述两种结构形式的人防门均存在一定的技术缺陷，如下。

2、对于钢筋混凝土结构的人防门而言，其虽然造价相对较低，但自重大（可达数吨至十几吨），导致安装困难，对门框及墙体承重要求高，且开启、关闭不便，影响紧急情况下的通行效率。

3、对于全钢质结构的人防门而言，其虽然结构强度高，但用钢量大，造价昂贵，且存在导热快、防火性能差的缺陷，需要额外附加厚重的防火涂层，进一步增加了重量和成本。另外，传统人防门在关闭后，仅门扇的一侧面与门框相抵以实现气密性闭合，这种结构形式气密性较差，容易造成漏气漏水问题。

技术实现思路

1、（一）技术问题

2、综上所述，如何在保证人防门具备足够的防护强度、防火性能和抗水压（防淹）能力的前提下，大幅度减轻门体自重、降低造价，同时还能够提高其气密性，成为了本领域技术人员亟待解决的问题。

3、（二）技术方案

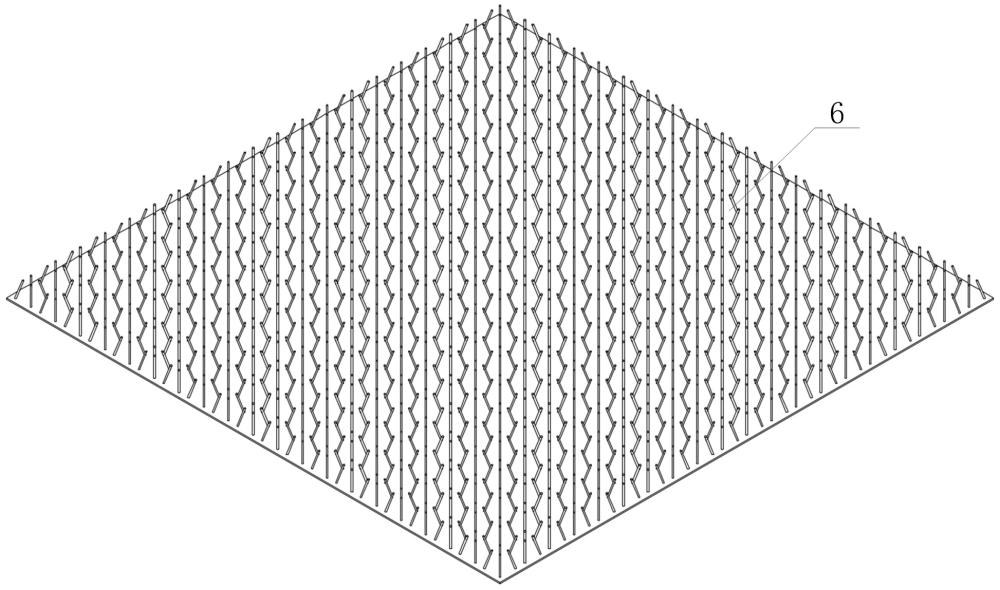

4、为解决上述技术问题，本发明提供如下技术方案：一种对开式桁架型点阵结构人防门，包括有门框以及门扇，所述门扇通过铰页机构相对于门框铰接，于所述门扇内部设置有桁架式点阵夹芯层，所述桁架式点阵夹芯层包括有桁架式点阵单元，所述桁架式点阵单元包括有多个并采用周期性排列布局设置形成所述桁架式点阵夹芯层，所述桁架式点阵单元包括有撑杆，同一个所述桁架式点阵单元包括有多个所述撑杆、且多个所述撑杆呈金字塔型、四方体型或kagome型结构设置；还包括有密封结构，所述密封结构包括有手动门槛，所述手动门槛与所述门框配合形成“口”字型结构，所述门扇关闭后与所述门框以及所述手动门槛形成气密性配合结构。

5、优选地，在本发明所提供的对开式桁架型点阵结构人防门中，所述密封结构包括有密封单元，所述密封单元依据所述门扇关闭的位置进行设置，在所述门扇关闭后，所述密封单元与所述门扇的边框面相抵并形成气密性配合结构。

6、优选地，在本发明所提供的对开式桁架型点阵结构人防门中，所述门扇设置有两个，两个所述门扇为对开式结构；所述门扇包括有对合面，两个所述门扇上的对合面相抵并形成门扇间密封结构；所述对合面为台阶面。

7、优选地，在本发明所提供的对开式桁架型点阵结构人防门中，所述手动门槛为双单元结构设计，包括有门槛主体以及门槛密封；用于设置所述手动门槛的地面为一级台阶结构，所述门槛主体的高度与一级台阶结构的高度适配；在门扇关闭后，紧紧夹在门扇内侧面与门槛主体之间。

8、优选地，在本发明所提供的对开式桁架型点阵结构人防门中，所述密封单元为金属型材，所述密封单元为长条形结构，所述密封单元的横截面为l型；所述密封单元包括有用于与所述门扇的边框面相抵的单元密封面以及单元外侧面，所述单元外侧面竖直设置，所述单元密封面水平设置或者倾斜设置，所述单元密封面用于与所述门扇的边框面气密性相抵。

9、优选地，在本发明所提供的对开式桁架型点阵结构人防门中，在所述门扇关闭方向上，位于所述密封单元的后侧设置有止水密封条；在所述门扇关闭后，所述止水密封条与所述门扇的内侧面气密性相抵。

10、优选地，在本发明所提供的对开式桁架型点阵结构人防门中，在所述门扇的内侧面指向所述门扇的外侧面的方向上，所述对合面为逐渐升高的台阶面或者逐渐下降的台阶面；所述门扇设置有两个，其中一个所述门扇的对合面为逐渐升高的台阶面，则其中另一个所述门扇的对合面为逐渐下降的台阶面；在所述门扇关闭后，两个所述门扇的对合面气密性相抵。

11、优选地，在本发明所提供的对开式桁架型点阵结构人防门中，所述台阶面与所述门扇的内侧面或者外侧面平行的阶段为台阶平面，于所述台阶平面上设置有门扇密封条；在所述门扇关闭后，两个所述门扇上的台阶平面之间由所述门扇密封条密封。

12、优选地，在本发明所提供的对开式桁架型点阵结构人防门中，在同一个所述桁架式点阵单元中，全部的所述撑杆结构一致，且全部的所述撑杆相对于所述面板的法线之间的角度一致。

13、优选地，在本发明所提供的对开式桁架型点阵结构人防门中，所述撑杆为实心杆件或空心管件；所述撑杆为金属杆件，所述撑杆的两端分别与所述外面板以及所述内面板的内侧面固定连接。

14、（三）有益效果

15、由上述可知，本发明提供了一种对开式桁架型点阵结构人防门，包括有门框以及门扇，门扇通过铰页机构相对于门框铰接。在本发明中，于门扇内部设置有桁架式点阵夹芯层，桁架式点阵夹芯层包括有桁架式点阵单元，桁架式点阵单元包括有多个并采用周期性排列布局设置形成桁架式点阵夹芯层，桁架式点阵单元包括有撑杆，同一个桁架式点阵单元包括有多个撑杆、且多个撑杆呈金字塔型、四方体型或kagome型结构设置。进一步地，本发明还包括有密封结构，密封结构包括有手动门槛，手动门槛与门框配合形成“口”字型结构，门扇关闭后与门框以及手动门槛形成气密性配合结构。

16、通过上述结构设计，本发明通过引入桁架式点阵结构代替传统的实心钢板或混凝土，在同等强度下，可实现门扇减重40%-60%，显著降低了安装难度和对土建结构的依赖。另外，相比于使用实心厚钢板，本发明所采用的桁架式点阵结构通过杆件承载，用钢量显著减少。同时，利用无机防火材料填充空间，代替了昂贵的整体防火涂层，综合制造成本可降低20%-30%。另外，本发明采用了手动门槛，手动门槛与框门配合能够在门扇关闭后对门扇形成气密性配合结构，杜绝了门扇关闭可能出现缝隙的情况，极大地提高了本发明的气密性。

1.一种对开式桁架型点阵结构人防门，包括有门框以及门扇，所述门扇通过铰页机构相对于门框铰接，其特征在于，

2.根据权利要求1所述的对开式桁架型点阵结构人防门，其特征在于，

3.根据权利要求1所述的对开式桁架型点阵结构人防门，其特征在于，

4.根据权利要求1所述的对开式桁架型点阵结构人防门，其特征在于，

5.根据权利要求2所述的对开式桁架型点阵结构人防门，其特征在于，

6.根据权利要求2所述的对开式桁架型点阵结构人防门，其特征在于，

7.根据权利要求3所述的对开式桁架型点阵结构人防门，其特征在于，

8.根据权利要求7所述的对开式桁架型点阵结构人防门，其特征在于，

9.根据权利要求1至8任一项所述的对开式桁架型点阵结构人防门，其特征在于，

10.根据权利要求1至8任一项所述的对开式桁架型点阵结构人防门，其特征在于，
