一种连接可靠的控制机构及床垫的制作方法

本技术涉及卧具领域，具体涉及一种控制机构及床垫。

背景技术：

1、现有床垫包括内设气囊的垫体以及与垫体配合的控制机构，控制机构包括控制盒以及设置在垫体上的电气件，控制盒既能与电气件连接并实现对应功能，还能调节气囊内气压，以使垫体软硬度可调。控制盒内设有电路板，电路板与电气件之间通过导线连接，导线的一端通过接口与电路板扣接，另一端向外延伸并与电气件连接。由于导线跨接在控制盒和电气件之间，且垫体会因受力而发生形变，使得导线被拉拽并使得其端部与电路板或电气件脱离，进而导致电气件无法正常使用，影响使用体验。

技术实现思路

1、为了解决现有技术的不足，本实用新型提供一种连接可靠的控制机构及床垫，在导线上设置线束套，线束套与导线长度匹配且分别与电气件和控制盒固接，利用线束套将拉拽作用力传递至控制盒上，有效防止导线因被拉拽而发生脱离电路板的情况，确保导线连接可靠性，提升使用体验。

2、本实用新型通过以下方式实现：一种连接可靠的控制机构，包括控制盒以及外置于控制盒的电气件，所述控制盒与电气件之间通过导线连接，所述导线外套置有线束套，所述线束套两端分别与电气件和控制盒固接并保持长度恒定，以防导线被拉拽脱落。在导线上设置线束套，线束套与导线长度匹配且分别与电气件和控制盒固接，利用线束套来承受外界的拉拽作用力，并将拉拽作用力传递至控制盒上，防止导线因直接受力而发生与电路板脱离的情况，确保导线连接可靠性以及电气件运行可靠性，提升使用体验。

3、作为优选，所述控制盒包括带容纳槽的底座以及盖合在底座上的盖板，所述底座的顶面边缘设有穿线槽，所述穿线槽底缘内侧设有压线板，所述压线板与底座内壁固接并夹紧所述线束套，以使底座与线束套对应端部固接。盖板盖合在底座上并覆盖容纳槽的槽口，使得盖板和底座围合形成供电路板安装的容纳腔，既对电路板起到保护作用，还方便拆装维护。穿线槽可供导线和线束套穿越，压线板与容纳槽侧壁固接并起到夹紧线束套的作用，确保线束套与控制盒固接，有效抵消导线受到的拉拽作用力，确保导线的铺设距离维持恒定。

4、作为优选，所述压线板呈匚形，包括板体以及设置在板体两端的支撑部，所述压线板通过支撑部与底座内壁贴合固接并围合形成供导线穿越的穿线口，所述线束套端口两侧被夹持固定在所述支撑部和底座内壁间，以使导线端部穿越所述穿线口后与线束套分离并与设置在容纳槽内的电路板连接。支撑部与容纳槽侧壁贴合并通过紧固件固接，以使线束套端部两侧边被对应的支撑部和容纳槽侧壁夹紧固定，防止线束套发生脱离控制盒的情况。所述支撑部之间形成所述穿线口，导线外露于线束套端部并在穿越穿线口后连接在电路板上。线束套端部可在压线板的限位作用下朝预设方向设置，确保导线能穿越穿线口并与电路板连接。

5、作为优选，所述压线板两端设有贯穿的安装孔，紧固件穿越安装孔并与底座内壁螺接锁紧，确保压线板和底座可以夹持固定线束套。

6、作为优选，所述线束套呈扁平状，所述导线位于所述线束套中部，以在线束套两侧形成夹持区域。线束套中部供导线穿置，两侧可供夹线板和底座夹持固定，防止导线因被夹持而发生损坏断裂的情况。

7、作为优选，所述盖板底面设有可竖向嵌入穿线槽的定位扣。定位扣嵌入穿线槽并对线束套起到抵触限位的作用，有效减小线束套在穿线槽内的活动范围，防止线束套端缘侧部发生挣脱束缚的情况，进而提升连接可靠性。

8、作为优选，所述线束套与控制盒固接的端缘上设有定位孔，紧固件穿越定位孔并与底座内壁螺接固定。紧固件穿越定位孔并与底座螺接固定，线束套受到的拉拽作用力会通过紧固件传递至底座上，确保线束套与控制盒牢固连接。

9、作为优选，所述线束套与电气件之间通过缝制固接，确保线束套与电气件牢固连接，防止导线与电气件发生脱离的情况。

10、作为优选，所述电气件为压力垫，有效感应使用者的生理参数、睡姿等信息，为控制盒的后续实施功能提供决策依据。

11、作为优选，所述电气件为加热垫，加热垫通电并产生热量，用于调节垫体温度。

12、作为优选，所述线束套为尼龙布套，既确保线束套具有较好的抗拉拽性能，有效传递拉拽作用力，对导线起到保护作用，还具有柔软特性，方便随导线同步弯曲铺设。

13、作为优选，所述线束套和导线具有相同的长度，利用线束套的结构强度来抵御外界的拉拽作用力，进而确保导线的铺设长度保持恒定，防止导线因铺设长度增大而发生端部与电路板脱离的情况。

14、一种床垫，包括垫体，所述垫体上设有所述控制机构。垫体上设置控制盒和电气件，使得垫体具有对应功能，进而提升使用体验。

15、作为优选，所述控制盒设置在所述垫体内，既对控制盒起到保护作用，还能简化结构，提升美观性。

16、作为优选，所述电气件铺设在垫体顶面，通过减小电气件与使用者间距离来提升使用效果。

17、作为优选，所述垫体周缘设有围边，所述垫体顶面覆盖有舒适层，所述垫体、舒适层和围边被外罩包裹。围边对垫体周缘起到定型和支撑的作用，外罩完整包裹垫体、舒适层和围边，既起到定型的作用，还方便拆换清洗，提升使用体验。

18、本实用新型的有益效果：在导线上设置线束套，线束套与导线长度匹配且分别与电气件和控制盒固接，利用线束套来承受外界的拉拽作用力，并将拉拽作用力传递至控制盒上，防止导线因直接受力而发生与电路板脱离的情况，确保导线连接可靠性以及电气件运行可靠性，提升使用体验。

1.一种连接可靠的控制机构，包括控制盒(1)以及外置于控制盒(1)的电气件(2)，所述控制盒(1)与电气件(2)之间通过导线(3)连接，其特征在于，所述导线(3)外套置有线束套(4)，所述线束套(4)两端分别与电气件(2)和控制盒(1)固接并保持长度恒定，以防导线(3)被拉拽脱落。

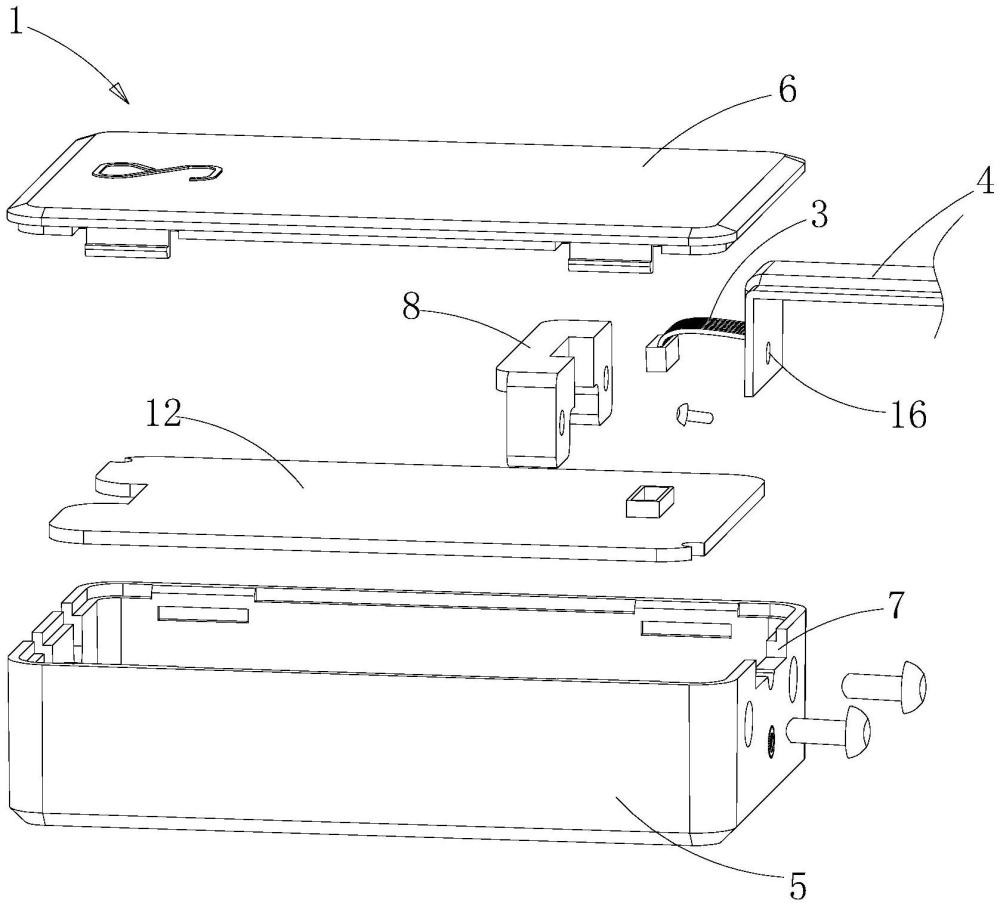

2.根据权利要求1所述的一种连接可靠的控制机构，其特征在于，所述控制盒(1)包括带容纳槽的底座(5)以及盖合在底座(5)上的盖板(6)，所述底座(5)的顶面边缘设有穿线槽(7)，所述穿线槽(7)底缘内侧设有压线板(8)，所述压线板(8)与底座(5)内壁固接并夹紧所述线束套(4)，以使底座(5)与线束套(4)对应端部固接。

3.根据权利要求2所述的一种连接可靠的控制机构，其特征在于，所述压线板(8)呈匚形，包括板体(9)以及设置在板体(9)两端的支撑部(10)，所述压线板(8)通过支撑部(10)与底座(5)内壁贴合固接并围合形成供导线(3)穿越的穿线口(11)，所述线束套(4)端口两侧被夹持固定在所述支撑部(10)和底座(5)内壁间，以使导线(3)端部穿越所述穿线口(11)后与线束套(4)分离并与设置在容纳槽内的电路板(12)连接。

4.根据权利要求3所述的一种连接可靠的控制机构，其特征在于，所述压线板(8)两端设有贯穿的安装孔，紧固件穿越安装孔并与底座(5)内壁螺接锁紧；

5.根据权利要求1所述的一种连接可靠的控制机构，其特征在于，所述线束套(4)与控制盒(1)固接的端缘上设有定位孔(16)，紧固件穿越定位孔(16)并与底座内壁螺接固定。

6.根据权利要求1-5任一项所述的一种连接可靠的控制机构，其特征在于，所述线束套(4)与电气件(2)之间通过缝制固接。

7.根据权利要求1所述的一种连接可靠的控制机构，其特征在于，所述电气件(2)为压力垫；或者，所述电气件(2)为加热垫。

8.根据权利要求1所述的一种连接可靠的控制机构，其特征在于，所述线束套(4)为尼龙布套；或者，所述线束套(4)和导线(3)具有相同的长度。

9.一种床垫，包括垫体(13)，其特征在于，所述垫体(13)上设有权利要求1-8任一项所述控制机构。

10.根据权利要求9所述的一种床垫，其特征在于，所述控制盒(1)设置在所述垫体(13)内；或者，所述电气件(2)铺设在垫体(13)顶面；或者，所述垫体(13)周缘设有围边(14)，所述垫体(13)顶面覆盖有舒适层(15)，所述垫体(13)、舒适层(15)和围边(14)被外罩包裹。
