料理机的制作方法

本技术涉及家用电器，具体涉及料理机。

背景技术：

1、相关技术中一些破壁机采用电机、刀头一体式结构，这种结构可以增加破壁机在高速运转时的稳定性，有效避免了分体式啮合传动带来的振动噪音问题，由于杯体与电机连接为一体，导致杯体的重量增加，取拿不方便，且刀头不可拆洗，容易在刀头下的死角藏污纳垢，对食材造成污染，引发健康问题。

2、将电机与刀头分体设计，可以有效减轻杯体重量，但分体设计增加了运动转接件结构，增大了电机轴和刀头轴的轴向和径向窜动，在破壁机高速运转时，容易引发噪声振动问题。

3、对于分体式破壁机，杯体与底座接触支撑面均位于杯体底部，杯体与底座的接触支撑位置远离杯体重心，仅靠杯体和食材自身的向下重力产生定位固定的约束力，再加上分体啮合传从产生的振动，杯体极易发生抖动，高速运行时晃动明显。

技术实现思路

1、有鉴于此，本实用新型提供了一种料理机，以解决料理机在运行时杯体容易晃动的问题。

2、本实用新型提供了一种料理机，包括：

3、底座组件，包括底座主体以及套筒，所述套筒向上延伸，所述套筒的内壁设有环形支撑部，所述底座主体设有驱动组件；

4、杯体组件，所述杯体组件设有环形台阶面，所述环形台阶面支撑在所述环形支撑部上，所述杯体组件包括刀头，部分所述杯体组件伸入所述套筒内部以使所述刀头的刀头轴与所述驱动组件连接。

5、有益效果：通过设置套筒，套筒向上延伸，套筒的内壁设有环形支撑部，杯体组件设有环形台阶面，环形台阶面支撑在环形支撑部上，因此对杯体组件的支撑位与杯体组件的重心位置更近，杯体组件的稳定性更高，并且通过环形支撑部对杯体组件支撑，杯体组件与环形支撑部的接触面积小，平整度精度可控，可尽量避免平整度误差造成影响；另外，部分杯体组件伸入套筒内部以使刀头的刀头轴与驱动组件连接，套筒可以将部分杯体组件包裹在内，提供周向支撑，可进一步提升杯体组件的稳定性，减少杯体组件的晃动。

6、在一种可选的实施方式中，所述底座主体设有第一定位部，所述环形支撑部高于所述第一定位部，所述杯体组件的底部设有第二定位部，所述第二定位部与所述第一定位部配合定位，所述杯体组件的底面与所述底座主体之间具有间隙。

7、有益效果：底座主体设有第一定位部，杯体组件的底部设有第二定位部，第二定位部与第一定位部配合定位，便于对杯体组件进行定位，由于环形支撑部高于第一定位部，可以使对杯体组件的支撑位与杯体组件的重心位置更近，杯体组件的稳定性更高。由于杯体组件的底面与底座主体之间具有间隙，因此对杯体组件的支撑面即为环形支撑部，杯体组件与环形支撑部的接触面积小，平整度精度可控，可尽量避免平整度误差造成影响。

8、在一种可选的实施方式中，所述第一定位部包括定位柱和定位孔的其中之一，所述第二定位部包括定位柱和定位孔的其中另一，所述定位柱和定位孔呈圆台状。

9、有益效果：第一定位部包括定位柱和定位孔的其中之一，第二定位部包括定位柱和定位孔的其中另一，定位柱和定位孔呈圆台状，圆台状的定位柱和定位孔可以对杯体组件装配在底座组件上进行导向，利用杯体组件的重力即可使杯体组件装配到位，并且可以确保同心度。

10、在一种可选的实施方式中，所述第一定位部与所述第二定位部之间设有第一减震垫。

11、有益效果：通过在第一定位部与第二定位部之间设置第一减震垫，可以减少对杯体组件的振动，从而避免杯体组件发生晃动。

12、在一种可选的实施方式中，所述环形支撑部包括环形凹槽以及设于所述环形凹槽的第二减震垫，所述环形台阶面支撑在所述第二减震垫上。

13、有益效果：环形支撑部包括环形凹槽以及设于环形凹槽的第二减震垫，环形台阶面支撑在第二减震垫上，可以进一步减少对杯体组件的振动，从而避免杯体组件发生晃动。

14、在一种可选的实施方式中，所述环形支撑部高出所述底座主体的高度为l1，所述驱动组件包括驱动电机以及联轴器，所述联轴器伸出所述底座主体的高度为l2，l2≤l1。

15、有益效果：环形支撑部高出底座主体的高度为l1，联轴器伸出底座主体的高度为l2，l2≤l1，可以保证传动啮合产生的噪音不易传出，从而降低料理机工作时传递到外部的噪音。

16、在一种可选的实施方式中，所述杯体组件包括杯盖，所述杯盖设有消音腔。

17、有益效果：杯盖可以将杯体顶端开口封闭，确保料理机高效安全工作，通过在杯盖设置消音腔，可以进一步减少料理机工作时传递到外部的噪音。

18、在一种可选的实施方式中，所述消音腔包括第一隔音腔和第二隔音腔，所述第二隔音腔设于所述第一隔音腔的上方且与所述第一隔音腔连通。

19、有益效果：消音腔包括第一隔音腔和第二隔音腔，第二隔音腔设于第一隔音腔的上方且与第一隔音腔连通，刀头的高速搅打扰流噪音向上进入第一隔音腔后，声波在第一隔音腔内被多次反射消耗，之后进入第二隔音腔，在第一隔音腔内被多次反射消耗，可有效降低扰流噪音。

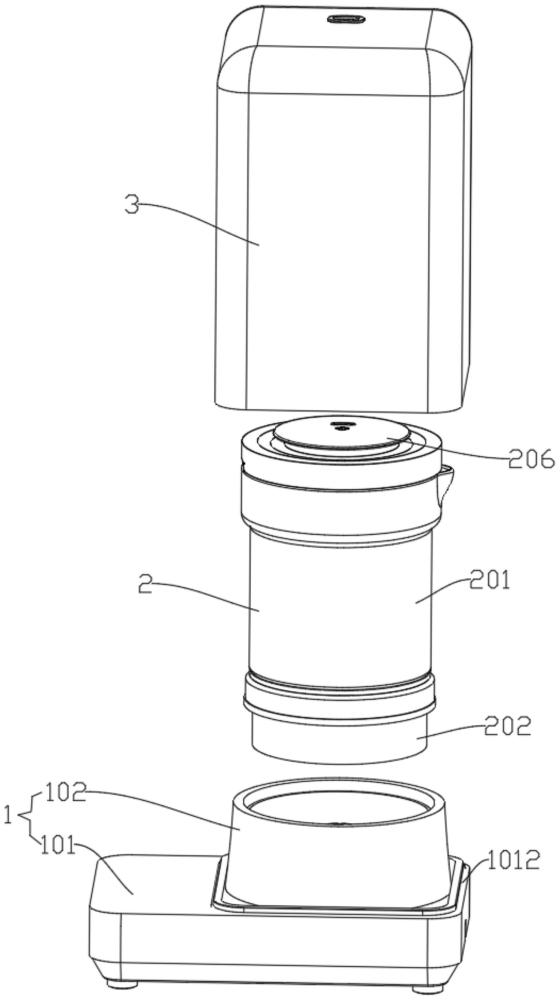

20、在一种可选的实施方式中，所述料理机包括隔音罩，所述隔音罩设于所述底座主体上且将所述杯体组件包围在内。

21、有益效果：通过设置隔音罩，隔音罩将底座组件的一部分以及杯体组件包围在内，可以对刀头搅打扰流噪音以及高速传动啮合产生的振动噪声完成最后一层削弱，实现降噪。

22、在一种可选的实施方式中，所述隔音罩与所述杯盖之间形成第三隔音腔，所述第一隔音腔在水平面上的最大投影宽度为w1，所述第二隔音腔在水平面上的最大投影宽度为w2，所述第三隔音腔在水平面上的最大投影宽度为w3，1＜w3/ w2＜3，1≤w2/ w1＜3；

23、和/或，所述第一隔音腔的体积为v上1，所述第二隔音腔的体积为v上2，所述第三隔音腔的体积为v上3，v上1≤v上2≤v上3。

24、有益效果：隔音罩与杯盖之间形成第三隔音腔，刀头的高速搅打扰流噪音向上进入第一隔音腔后，声波在第一隔音腔内被多次反射消耗，之后进入第二隔音腔，在第一隔音腔内被多次反射消耗，之后再次进入第三隔音腔内，在第三隔音腔内被多次反射消耗，从而可有效降低扰流噪音。

25、在一种可选的实施方式中，所述杯盖设有第一出气孔，所述隔音罩设有第二出气孔，所述第二出气孔与所述第一出气孔通过排气密封圈连通。

26、有益效果：第二出气孔与第一出气孔通过排气密封圈连通，料理机在加热时，蒸汽能顺利通过第一出气孔、第二出气孔排出，并且不会溢出到隔音罩内部。

27、在一种可选的实施方式中，所述杯体组件包括杯体和杯体座，所述杯体座形成有第一空腔，所述套筒形成有第二空腔，所述套筒、所述杯体组件与所述隔音罩之间形成有第三空腔。

28、有益效果：杯体座形成有第一空腔，套筒形成有第二空腔，套筒、杯体组件与隔音罩之间形成有第三空腔，因此联轴器传动啮合产生的噪声被第一空腔、第二空腔和第三空腔阻隔，联轴器传动啮合产生的噪声经过被第一空腔、第二空腔和第三空腔削弱后才能传递到料理机外部，因此传递到料理机外部的噪声较小。

29、在一种可选的实施方式中，所述第一空腔的体积为v侧1，所述第二空腔的体积为v侧2，所述第三空腔的体积为v侧3，v侧1≤v侧2≤v侧3。

30、在一种可选的实施方式中，所述联轴器的啮合部高度为h0，所述第一空腔的高度为h1，所述第二空腔的高度为h2，所述第三空腔的高度为h3，1≤h1/ h0＜5，1≤h2/ h1＜3，2＜h3/ h2≤5。

31、有益效果：联轴器的啮合部高度为h0，第一空腔的高度为h1，第二空腔的高度为h2，第三空腔的高度为h3，1≤h1/ h0＜5，1≤h2/ h1＜3，2＜h3/ h2≤5，因此在侧面方向上，第一空腔将联轴器的啮合部完全包裹，第二空腔将第一空腔完全包括，第三空腔将第二空腔完全包裹，可以确保传递到料理机外部的噪声较小。
