一种咖啡研磨用研磨机的制作方法

本技术涉及咖啡磨豆机，尤其涉及一种咖啡研磨用研磨机。

背景技术：

1、咖啡研磨机（又称磨豆机）是一种用来将咖啡豆磨成粉末的设备，咖啡磨豆机的设计原理是利用机械力将咖啡豆研磨成粉末，磨盘通常由金属或陶瓷制成，其表面充满了细小的凹凸齿，通过旋转磨盘的方式将咖啡豆磨成所需的粉末，一些高端的咖啡磨豆机还配备了特殊的磨盘设计，以确保磨出的咖啡粉均匀细腻。

2、现有的咖啡机通常可以根据需要调整磨粉的粗细程度，以满足不同口味的咖啡需求，研磨后的咖啡粉通过粉管导出，方便收集，避免散落污染环境造成浪费。

3、在实际使用中，粉管设置于腔体上，咖啡粉研磨完成后会随着粉管排出，但在实际使用中，腔体内不可避免的会残留有咖啡粉，难以清理干净，造成浪费，当磨豆机长期不使用时，内部残留的咖啡粉会影响以后磨制咖啡粉的品质。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在上述缺点，而提出的一种咖啡研磨用研磨机。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、设计一种咖啡研磨用研磨机，包括：

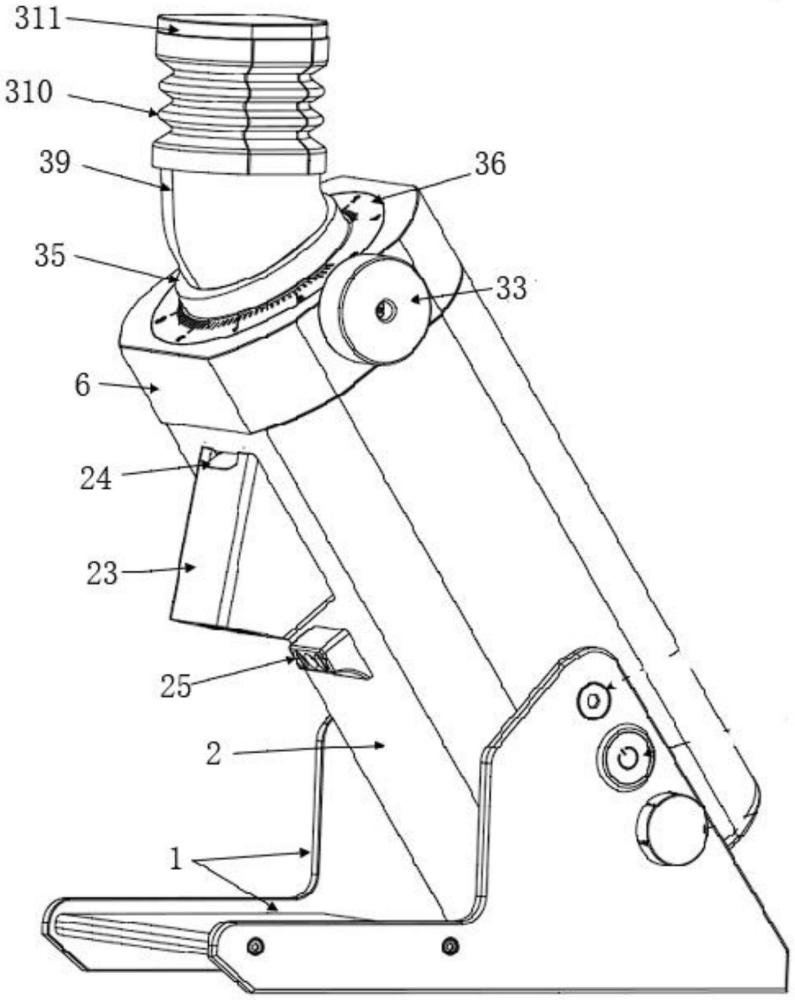

4、组合支架以及安装在所述组合支架上的机体；

5、在所述机体的内部安装有研磨组件，所述机体的上方安装有上盖，所述上盖和所述机体之间通过扣合组件可拆卸连接，所述上盖的上方设置还设置有进料组件；

6、其中，在机体的侧边开设有正对所述研磨组件的出粉口，所述机体的外侧于所述出粉口处可拆卸连接有出粉组件，所述出粉组件中还配置有等离子安装位。

7、进一步的，所述研磨组件包括通过紧固件固定安装在机体中的研磨室，所述机体的内部固定安装有驱动件；

8、其中，所述研磨室的内部设置有研磨刀组，所述驱动件和所述研磨刀组相连接。

9、进一步的，所述研磨刀组包括转动连接在所述研磨室中的下刀架以及滑动并周向锁止在所述研磨室中的上刀架；

10、所述下刀架的上方固定安装有下刀盘，所述上刀架的下方固定安装有上刀盘，所述驱动件的轴端贯穿所述下刀架并连接固定，所述上刀架和所述研磨室之间设置有复位弹簧。

11、进一步的，所述上盖的内部转动连接有齿盘，所述齿盘的内侧螺纹连接有上下螺套，所述上下螺套和所述上盖的内壁周向锁止，且上下螺套抵触在所述研磨刀组的上方，其中，在所述上盖的侧边转动连接有杆件，所述杆件的端部固定安装有与所述齿盘啮合的驱动齿盘。

12、进一步的，所述齿盘的上端贯穿至所述上盖的上方并固定安装有刻度环，所述上盖的上方且位于所述刻度环的外侧成型有刻度贴，所述刻度环上设有与所述刻度贴相配合的指示点；

13、在所述上下螺套的内部还固定安装有防跳豆伞帽。

14、进一步的，所述进料组件穿设在所述刻度环中并贯穿上盖的入豆通道，在所述入豆通道的上端固定安装有气吹管，所述气吹管的端口处扣合有气吹盖。

15、进一步的，所述扣合组件包括成型在所述上盖的内圈底部的多个限位凸块，所述研磨室的上方外侧开设有若干卡槽，所述卡槽呈l型结构，所述限位凸块滑动并卡接在所述卡槽中。

16、进一步的，所述扣合组件包括开设于所述研磨室外壁的滑槽，所述滑槽的内部滑动连接有滑块，所述滑块和所述滑槽之间固定连接有弹性件，所述上盖的内侧具有与所述滑块插接锁止的限位槽。

17、进一步的，所述出粉组件包括磁吸于所述出粉口的出粉内管和出粉外管，所述出粉外管套设在所述出粉内管的外侧，所述等离子安装位成型在所述出粉外管的内部两侧，在所述出粉口出还安装有金属弹片。

18、进一步的，所述机体的外侧固定安装有等离子块，等离子块上装有等离子释放线，所述机体的内部还安装有pcb板和等离子发生器，所述等离子发生器与所述pcb板电性连接。

19、本实用新型提出的一种咖啡研磨用研磨机，有益效果在于：本实用新型中在研磨出粉时，出粉组件内释放等离子，有效控制研磨产生的静电飞粉与吸附，粉粒直接落入接粉容器中，如果有剩余的残粉，可通过弹几次金属弹片，可最大程度将残粉震落于接粉容器中，使得出粉干净；

20、在清理出粉组件时，由于粉管组件是和机体直接使用磁吸方式安装在一起，所以可直接取下和安装粉管，方便快捷；

21、此外，上盖与研磨室采用扣合组件连接，此结构在不需要任何辅助工具的情况下，便于快速拆卸与快速组合安装，更换通用规格的刀盘与快速清洁腔体内卫生。

1.一种咖啡研磨用研磨机，其特征在于，包括：

2.根据权利要求1所述的一种咖啡研磨用研磨机，其特征在于：所述研磨组件包括通过紧固件固定安装在机体（2）中的研磨室（4），所述机体（2）的内部固定安装有驱动件（5）；

3.根据权利要求2所述的一种咖啡研磨用研磨机，其特征在于：所述研磨刀组包括转动连接在所述研磨室（4）中的下刀架（41）以及滑动并周向锁止在所述研磨室（4）中的上刀架（42）；

4.根据权利要求2所述的一种咖啡研磨用研磨机，其特征在于：所述上盖（3）的内部转动连接有齿盘（31），所述齿盘（31）的内侧螺纹连接有上下螺套（32），所述上下螺套（32）和所述上盖（3）的内壁周向锁止，且上下螺套（32）抵触在所述研磨刀组的上方，其中，在所述上盖（3）的侧边转动连接有杆件（33），所述杆件（33）的端部固定安装有与所述齿盘（31）啮合的驱动齿盘（34）。

5.根据权利要求4所述的一种咖啡研磨用研磨机，其特征在于：所述齿盘（31）的上端贯穿至所述上盖（3）的上方并固定安装有刻度环（35），所述上盖（3）的上方且位于所述刻度环（35）的外侧成型有刻度贴（36），所述刻度环（35）上设有与所述刻度贴（36）相配合的指示点；

6.根据权利要求5所述的一种咖啡研磨用研磨机，其特征在于：所述进料组件穿设在所述刻度环（35）中并贯穿上盖（3）的入豆通道（39），在所述入豆通道（39）的上端固定安装有气吹管（310），所述气吹管（310）的端口处扣合有气吹盖（311）。

7.根据权利要求4所述的一种咖啡研磨用研磨机，其特征在于：所述扣合组件包括成型在所述上盖（3）的内圈底部的多个限位凸块（38），所述研磨室（4）的上方外侧开设有若干卡槽（45），所述卡槽（45）呈l型结构，所述限位凸块（38）滑动并卡接在所述卡槽（45）中。

8.根据权利要求6所述的一种咖啡研磨用研磨机，其特征在于：所述扣合组件包括开设于所述研磨室（4）外壁的滑槽，所述滑槽的内部滑动连接有滑块（46），所述滑块（46）和所述滑槽之间固定连接有弹性件（47），所述上盖（3）的内侧具有与所述滑块（46）插接锁止的限位槽（48）。

9.根据权利要求1所述的一种咖啡研磨用研磨机，其特征在于：所述出粉组件包括磁吸于所述出粉口（21）的出粉内管（22）和出粉外管（23），所述出粉外管（23）套设在所述出粉内管（22）的外侧，所述等离子安装位成型在所述出粉外管（23）的内部两侧，在所述出粉口（21）出还安装有金属弹片（24）。

10.根据权利要求9所述的一种咖啡研磨用研磨机，其特征在于：所述机体（2）的外侧固定安装有等离子块（25），等离子块（25）上装有等离子释放线（26），所述机体（2）的内部还安装有pcb板（27）和等离子发生器（28），所述等离子发生器（28）与所述pcb板（27）电性连接。
