可调节高度的鞋柜分层存放架构的制作方法

本技术涉及鞋柜，具体为可调节高度的鞋柜分层存放架构。

背景技术：

1、鞋柜是用于收纳鞋子的家具，鞋柜主要解决鞋子收纳问题，通过分层设计提升空间利用率。由于鞋子高矮胖瘦有所不同，所以鞋柜中通常有处于不同高度的隔板。

2、经检索，公开号为cn220256000u的公开专利，就提到了一种可调节鞋柜，具体涉及了：“鞋柜包括主体柜，两侧隔板内连接有滑动组件，滑动组件连接有放置组件用于放置鞋子，放置组件下方设置有调节组件，可调节放置组件位置，主体柜前方有防尘柜门，后板上有两排固定孔用于配合调节组件，滑动组件的设计使鞋柜可以灵活调整大小和形状，适应不同鞋子尺寸，调节组件可根据鞋子高度灵活调整放置板高度，优化内部空间利用，防尘柜门保护鞋子不受灰尘影响，通过固定孔固定调节组件，用户可根据需要选择不同位置，实现鞋柜结构调整，该可调节鞋柜提供灵活、高效和美观的鞋子存储解决方案，且该鞋柜的结构简单、构造合理能够充分的利用鞋柜内部空间”。

3、通过对上述技术方案的检索，我们发现，在对鞋柜内部的放置板进行调整时，通过调节组件与固定孔的配合来实现放置板的解锁以及进行后续的定位稳定，而在实际操作时，主体柜后板上的固定孔会受到放置组件的阻挡而失去视野，使用者难以观察到所需固定孔的准确位置，导致并不方便使固定杆准确的插入到所需的固定孔中，操作不够便捷，影响了放置组件的调节效率，并且在通过放置板放置鞋子时，由于放置板只通过底部背面的固定杆插入到固定孔中实现支撑固定，会导致放置板的整体稳定性较差，不利于放置板上放置更多的鞋子。

技术实现思路

1、本实用新型为克服上述情况不足，旨在提供一种能解决上述问题的技术方案。

2、为实现上述目的，本实用新型提供如下技术方案：可调节高度的鞋柜分层存放架构，包括鞋柜本体，所述鞋柜本体的内部设置有隔板；所述隔板的左右两侧均开设有两个相互远离的活动槽，所述活动槽的内部滑动连接有活动块，所述活动块的一侧固定有复位弹簧，所述隔板的底部且与每个活动槽对应的位置处均开设有导向槽，所述导向槽中设置有导向块，所述导向块的一侧通过固定杆与活动块连接；位于所述隔板底部左侧的两块导向块之间以及底部右侧的两块导向块之间均固定有调节把手；所述鞋柜本体内壁的两侧且与活动块对应的位置处均垂直等距离固定有支撑块。

3、作为本实用新型进一步方案：所述活动槽与导向槽之间通过穿孔连通，所述固定杆滑动连接在穿孔中，且固定杆的一端与导向块固定、另一端贯穿至活动槽中并从复位弹簧内部穿过固定在活动块上。

4、作为本实用新型进一步方案：所述鞋柜本体内壁左右两侧的居中位置均垂直开设有限位调节槽，所述隔板左右两侧的中部均固定有限位调节块，所述限位调节块滑动连接在限位调节槽中。

5、作为本实用新型进一步方案：所述限位调节块正面、背面以及远离隔板的一面均垂直开设有圆弧槽，且每个圆弧槽中均等距滚动连接有滚珠，所述滚珠的表面滚动链接在限位调节槽的内壁上。

6、作为本实用新型进一步方案：所述调节把手的顶部滑动贴合在隔板的底部，且隔板底部的两个调节把手相互靠近。

7、作为本实用新型进一步方案：所述复位弹簧位于活动槽中，所述复位弹簧的另一端固定在活动槽的内壁上。

8、作为本实用新型进一步方案：所述活动槽内壁的前后两侧均开设有限位槽，所述活动块的前后两侧均一体成型有限位块，所述限位块滑动连接在限位槽中。

9、作为本实用新型进一步方案：所述支撑块的宽度小于活动槽的宽度，所述支撑块的长度短于活动槽的长度。

10、与现有技术相比，本实用新型的有益效果如下：

11、一、在本申请中，通过设计的鞋柜本体、隔板、活动槽、活动块与调节把手等结构，从而可以快速的调节隔板的高度，从而对鞋柜本体内部的空间进行调整，方便对不同高度的鞋子进行存放，调节时，可以通过调节把手直接拉动活动块并上下活动隔板即可实现，调节过程更加的简单，不受视野的影响。

12、二、在本申请中，配合固定在鞋柜本体内壁上的多块支撑块，可以实现对隔板的四角部位进行同时支撑，从而能够保证隔板在鞋柜本体的内部保持稳定性，放置更多鞋子时也能保证隔板的平稳。

13、三、在本申请中，通过设计的限位调节块与限位调节槽等结构，从而可以对隔板活动时的方向进行导向限位，保证在调节隔板高度时的稳定性，而配合限位调节块上的滚珠，可以提升隔板在鞋柜本体内部活动时的流畅性，避免限位调节块在限位调节槽内部出现卡顿的情况。

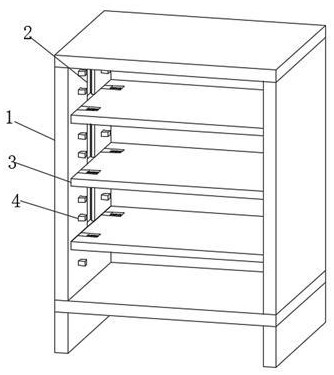

1.可调节高度的鞋柜分层存放架构，包括鞋柜本体（1），其特征在于，所述鞋柜本体（1）的内部设置有隔板（3）；

2.根据权利要求1所述的可调节高度的鞋柜分层存放架构，其特征在于，所述活动槽（301）与导向槽（7）之间通过穿孔连通，所述固定杆（11）滑动连接在穿孔中，且固定杆（11）的一端与导向块（10）固定、另一端贯穿至活动槽（301）中并从复位弹簧（5）内部穿过固定在活动块（302）上。

3.根据权利要求1所述的可调节高度的鞋柜分层存放架构，其特征在于，所述鞋柜本体（1）内壁左右两侧的居中位置均垂直开设有限位调节槽（2），所述隔板（3）左右两侧的中部均固定有限位调节块（6），所述限位调节块（6）滑动连接在限位调节槽（2）中。

4.根据权利要求3所述的可调节高度的鞋柜分层存放架构，其特征在于，所述限位调节块（6）正面、背面以及远离隔板（3）的一面均垂直开设有圆弧槽，且每个圆弧槽中均等距滚动连接有滚珠（12），所述滚珠（12）的表面滚动链接在限位调节槽（2）的内壁上。

5.根据权利要求1所述的可调节高度的鞋柜分层存放架构，其特征在于，所述调节把手（8）的顶部滑动贴合在隔板（3）的底部，且隔板（3）底部的两个调节把手（8）相互靠近。

6.根据权利要求1所述的可调节高度的鞋柜分层存放架构，其特征在于，所述复位弹簧（5）位于活动槽（301）中，所述复位弹簧（5）的另一端固定在活动槽（301）的内壁上。

7.根据权利要求1所述的可调节高度的鞋柜分层存放架构，其特征在于，所述活动槽（301）内壁的前后两侧均开设有限位槽（9），所述活动块（302）的前后两侧均一体成型有限位块（3021），所述限位块（3021）滑动连接在限位槽（9）中。

8.根据权利要求1所述的可调节高度的鞋柜分层存放架构，其特征在于，所述支撑块（4）的宽度小于活动槽（301）的宽度，所述支撑块（4）的长度短于活动槽（301）的长度。
