一种快速食品成型机的制作方法

本技术涉及一种快速食品成型机，属于食品成型。

背景技术：

1、随着食品工业的快速发展和消费市场对食品标准化、高效化生产的需求日益提升，食品成型作为食品加工流程中的关键环节，其加工设备的性能直接影响产品质量、生产效率和企业生产成本，目前，市场上的食品成型设备主要是手动成型装置，手动成型装置依赖人工操作，通过模具按压、手工揉搓等方式实现食品成型。

2、手动成型装置完全依赖人工完成原料取放、模具按压、成品脱模等全流程操作，受限于人工动作的生理节奏和体力上限，生产速度始终处于较低水平，人工操作的主观性和差异性，直接导致手动成型的食品在关键指标上难以统一，一方面是重量精度偏差大，另一方面会出现形状与外观参差不齐的情况，手工按压模具时，力度大小、按压角度、脱模手法的细微差异，会使食品表面纹路清晰度、边缘规整度、整体造型出现明显区别。

3、因此，亟需对一种快速食品成型机进行改进，以解决上述存在的问题。

技术实现思路

1、本实用新型的目的是提供一种快速食品成型机，相较于现有手动食品成型装置，本方案通过驱动电机、绞龙叶片实现原料的自动化输送与初步成型，配合电动伸缩杆、切刀的自动化定量切割及输送装置的自动化输送，全程大幅减少人工干预，突破人工生理节奏与体力上限，显著提升食品成型生产速度，此结构的好处还在于输送装置的稳定传动能够使原料输送速率均匀，成型出料筒的标准化成型结构与切刀的定量切割动作，可有效避免人工操作的主观性与差异性，确保成型食品的重量精度、形状及外观统一，解决了手动成型中产品重量偏差大、形状外观参差不齐的问题。

2、为了达到上述目的，本实用新型采用的主要技术方案包括：

3、一种快速食品成型机，包括食品主体以及支架，所述支架上设置有成型机主体，所述成型机主体包括固定安装在所述支架顶部的容料仓，所述容料仓的一端安装有成型出料筒，所述容料仓的另一端固定安装有与所述支架相连接的支撑环，所述容料仓的内部设置有与所述支撑环相连接的绞龙叶片，所述绞龙叶片的一端固定安装有第一皮带轮，所述支架上固定安装有连接板，所述连接板上安装有驱动电机，所述驱动电机的输出端固定安装有第二皮带轮，所述第一皮带轮与所述第二皮带轮之间通过若干个皮带主体相连接。

4、优选的，所述容料仓上固定安装有第一固定板，所述第一固定板的底部固定安装有电动伸缩杆，所述电动伸缩杆的输出端安装有切刀，所述成型出料筒的底部固定安装有接料板，所述接料板的下方设置有输送装置。

5、优选的，所述驱动电机的外侧固定安装有保护壳，所述保护壳上开设有若干个散热孔，所述保护壳的一端设置有检修盖板，所述检修盖板的内侧固定安装有第一磁环，所述保护壳上固定安装有与所述第一磁环磁吸连接的第二磁环。

6、优选的，所述电动伸缩杆上固定安装有固定块，所述切刀的顶部固定安装有第二固定板，所述第二固定板上固定安装有与所述固定块相连接的固定套，所述固定块与所述固定套上均开设有螺纹孔，所述固定套的一侧固定安装有螺帽，所述螺纹孔的内部安装有与所述螺帽相连接的螺栓主体。

7、优选的，所述容料仓的顶部固定安装有若干个限位板，所述限位板之间固定安装有与所述容料仓相连接的第一密封盖，所述第一密封盖的一端活动安装有与所述限位板相连接的第二密封盖，所述第二密封盖的一端固定安装有拉手，所述第一密封盖上开设有若干个安装孔，所述安装孔的内部固定安装有与所述第二密封盖相连接的复位弹簧。

8、优选的，所述限位板上开设有滑槽，所述滑槽的内部活动安装有与所述第二密封盖相连接的滑杆。

9、优选的，所述限位板与所述滑杆上均开设有限位孔，所述限位板上安装有与所述滑杆相连接的限位杆。

10、本实用新型至少具备以下有益效果：

11、相较于现有手动食品成型装置，本方案通过驱动电机、绞龙叶片实现原料的自动化输送与初步成型，配合电动伸缩杆、切刀的自动化定量切割及输送装置的自动化输送，全程大幅减少人工干预，突破人工生理节奏与体力上限，显著提升食品成型生产速度，此结构的好处还在于输送装置的稳定传动能够使原料输送速率均匀，成型出料筒的标准化成型结构与切刀的定量切割动作，可有效避免人工操作的主观性与差异性，确保成型食品的重量精度、形状及外观统一，解决了手动成型中产品重量偏差大、形状外观参差不齐的问题。

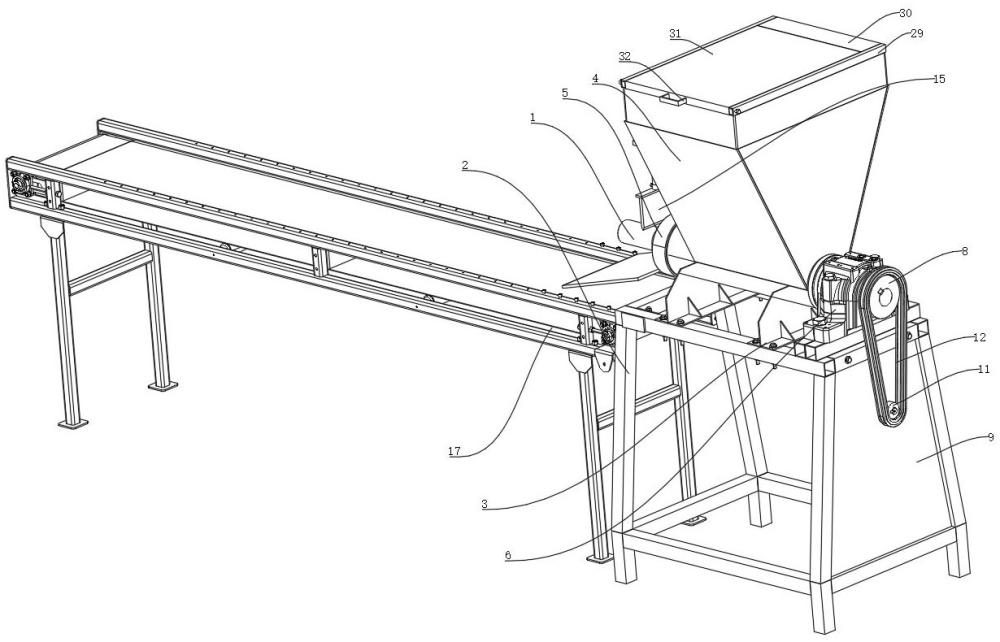

1.一种快速食品成型机，包括食品主体（1）以及支架（2），其特征在于：所述支架（2）上设置有成型机主体（3），所述成型机主体（3）包括固定安装在所述支架（2）顶部的容料仓（4），所述容料仓（4）的一端安装有成型出料筒（5），所述容料仓（4）的另一端固定安装有与所述支架（2）相连接的支撑环（6），所述容料仓（4）的内部设置有与所述支撑环（6）相连接的绞龙叶片（7），所述绞龙叶片（7）的一端固定安装有第一皮带轮（8），所述支架（2）上固定安装有连接板（9），所述连接板（9）上安装有驱动电机（10），所述驱动电机（10）的输出端固定安装有第二皮带轮（11），所述第一皮带轮（8）与所述第二皮带轮（11）之间通过若干个皮带主体（12）相连接。

2.根据权利要求1所述的一种快速食品成型机，其特征在于：所述容料仓（4）上固定安装有第一固定板（13），所述第一固定板（13）的底部固定安装有电动伸缩杆（14），所述电动伸缩杆（14）的输出端安装有切刀（15），所述成型出料筒（5）的底部固定安装有接料板（16），所述接料板（16）的下方设置有输送装置（17）。

3.根据权利要求1所述的一种快速食品成型机，其特征在于：所述驱动电机（10）的外侧固定安装有保护壳（18），所述保护壳（18）上开设有若干个散热孔（19），所述保护壳（18）的一端设置有检修盖板（20），所述检修盖板（20）的内侧固定安装有第一磁环（21），所述保护壳（18）上固定安装有与所述第一磁环（21）磁吸连接的第二磁环（22）。

4.根据权利要求2所述的一种快速食品成型机，其特征在于：所述电动伸缩杆（14）上固定安装有固定块（23），所述切刀（15）的顶部固定安装有第二固定板（24），所述第二固定板（24）上固定安装有与所述固定块（23）相连接的固定套（25），所述固定块（23）与所述固定套（25）上均开设有螺纹孔（26），所述固定套（25）的一侧固定安装有螺帽（27），所述螺纹孔（26）的内部安装有与所述螺帽（27）相连接的螺栓主体（28）。

5.根据权利要求1所述的一种快速食品成型机，其特征在于：所述容料仓（4）的顶部固定安装有若干个限位板（29），所述限位板（29）之间固定安装有与所述容料仓（4）相连接的第一密封盖（30），所述第一密封盖（30）的一端活动安装有与所述限位板（29）相连接的第二密封盖（31），所述第二密封盖（31）的一端固定安装有拉手（32），所述第一密封盖（30）上开设有若干个安装孔（33），所述安装孔（33）的内部固定安装有与所述第二密封盖（31）相连接的复位弹簧（34）。

6.根据权利要求5所述的一种快速食品成型机，其特征在于：所述限位板（29）上开设有滑槽（35），所述滑槽（35）的内部活动安装有与所述第二密封盖（31）相连接的滑杆（36）。

7.根据权利要求6所述的一种快速食品成型机，其特征在于：所述限位板（29）与所述滑杆（36）上均开设有限位孔（37），所述限位板（29）上安装有与所述滑杆（36）相连接的限位杆（38）。
