一种定量加水的面粉搅拌机的制作方法

本发明属于面粉搅拌机，尤其涉及一种定量加水的面粉搅拌机。

背景技术：

1、面粉搅拌机属于面食机械的一种，其主要工作就是将面粉和水进行均匀的混合，使用机械代替人工进行面粉搅拌的动作，与传统的人工搅拌面粉相比，使用面粉搅拌机可以加快面粉搅拌的过程，而且面粉搅拌机靠电机驱动，搅拌速度恒定，容纳空间较大，不仅能够大量生产面材，而且生产出的面材品质统一，节约了大量的人力资源，所以面粉搅拌机很快在市场上得以普及。并且随着市场的不断进步，现有的面粉搅拌机主要分为卧式搅拌机和立式搅拌机。

2、其中，现有的立式面粉搅拌机主要是通过其底部的转盘带动搅拌筒转动，从而配合伸入搅拌筒内的螺旋搅拌杆实现对面粉的搅拌作用，但是在实际使用时，由于螺旋搅拌杆主要是贴近搅拌筒内壁位置进行搅动的，因此螺旋搅拌杆并不与搅拌筒保持同轴，从而导致搅拌筒与螺旋搅拌杆相对位置的受力较大，进而使得搅拌筒在使用过程中处于一种倾斜的状态，长此以往，位于搅拌筒底部的转盘以及转轴容易因受力不均而发生倾斜，进而影响搅拌筒的平稳运行。

3、因此，发明一种定量加水的面粉搅拌机来解决上述问题很有必要。

技术实现思路

1、针对上述问题，本发明提供了一种定量加水的面粉搅拌机，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：一种定量加水的面粉搅拌机，包括安装架，所述安装架的顶部安装有基座，所述基座的顶部安装有转盘，所述转盘的顶部对称固定连接有两个插块，所述转盘的顶部设置有搅拌筒，所述搅拌筒的底部开设有两个与插块相匹配的插孔，且两个插块分别插接在两个插孔中，所述转盘的外围设置有支撑组件，所述搅拌筒的后侧设置有支撑台，所述支撑台安装在安装架上，所述支撑台的顶部安装有搅拌机，且搅拌机的前半部分位于搅拌筒的顶部，所述搅拌机前半段的底部安装有第一驱动轴，所述第一驱动轴的底端连接有螺旋搅拌杆，且螺旋搅拌杆位于搅拌筒内，所述第一驱动轴的外围环形分布有多个出水管，所述出水管与外部水路连接，所述螺旋搅拌杆的侧面设置有刮除组件，所述搅拌机的两侧均转动连接有抬杆，两个所述抬杆之间连接有筒盖，所述筒盖罩在搅拌筒的顶部，所述支撑台的一侧设置有控制柜，所述控制柜安装在安装架上，所述基座的前侧设置有操控平台，所述操控平台垂直安装在安装架上。

3、进一步的，所述支撑组件包括固定环，所述固定环固定连接在基座的顶部，所述固定环套接在转盘的外围，且固定环与转盘同轴，所述固定环的顶部开设有环形槽，所述环形槽内滑动安装有活动环，所述活动环的底部与环形槽底部槽壁之间固定连接有多个支撑弹簧，所述活动环的顶部转动连接有限位环，所述限位环的内侧为锥面设计，且限位环的厚度自上而下逐渐增加，所述限位环的内侧设置有定位环，所述定位环固定连接在搅拌筒的底部，所述定位环的外侧也为锥面设计，且定位环的外侧与限位环的内侧紧密贴合在一起，所述固定环的后侧设置有弧形的支撑条，且支撑条与固定环同心，所述支撑条的顶部均匀安装有滚珠，所述支撑条的底部垂直滑动插接有两个定位杆，所述支撑条的两端与基座顶部之间均固定连接有拉紧弹簧，所述支撑条底部中间位置沿前后方向贯穿开设有斜面槽，且斜面槽的前端向上倾斜，所述斜面槽内滑动安装有限位组件。

4、进一步的，所述限位组件包括限位块，所述限位块滑动安装在基座顶部，所述限位块的前侧面和后侧面均为斜面设计，且限位块的前侧面和后侧面均向靠近限位块的中部方向倾斜，所述限位块的后侧面与斜面槽顶部槽壁平行贴合在一起，所述限位块的前侧设置有斜面压块，且斜面压块的后侧与限位块的前侧斜面平行贴合在一起，所述环形槽的后侧开设有缺口，所述斜面压块通过缺口与活动环固定连接在一起，所述限位块的底部开设有凹槽，所述凹槽的前后槽壁之间转动连接有多个单向齿轮，且单向齿轮的空转方向与限位块向后移动的方向相同，所述基座顶部开设有齿槽，所述齿槽内均匀设置有齿牙，且齿槽内的齿牙与多个单向齿轮始终啮合在一起。

5、进一步的，所述刮除组件包括竖直的刮杆，所述刮杆的顶部水平固定连接有固定杆，所述固定杆远离刮杆的一端垂直连接有第二驱动轴，所述第二驱动轴安装在搅拌机的底部，所述固定杆靠近刮杆一端的顶部设置有弧形的滑轨，且滑轨的圆心与第二驱动杆的轴心重合，滑轨内滑动安装有滑块，所述滑块与固定杆靠近刮杆一端的顶部固定连接，所述刮杆设置有第一刮刃和第二刮刃，且当刮杆位于螺旋搅拌杆的正前方时，第一刮刃与刮杆表面贴近，当刮杆向搅拌筒内壁方向移动时，第二刮刃能够最终与搅拌筒内壁贴合。

6、进一步的，所述限位块的后侧固定连接有l形板，所述l形板的竖直段朝上，且l形板的竖直段与支撑条的后侧之间铰接有伸缩杆，所述伸缩杆上套接有抻紧弹簧，且抻紧弹簧始终对l形板产生推力，所述抻紧弹簧的两端分别与伸缩杆靠近两端的位置固定连接，且抻紧弹簧的弹力小于两个拉紧弹簧的弹力之和。

7、进一步的，所述支撑条位于螺旋搅拌杆的正底部位置，且支撑条顶部的滚珠能够与水平状态下的搅拌筒底部保持贴合。

8、进一步的，所述搅拌筒的底部边缘位置固定连接有支撑环，且支撑环的高度大于限位环的高度。

9、进一步的，所述斜面压块的后侧面上均匀水平安装有多个辊轴，所述辊轴能够与限位块的前侧斜面贴合。

10、进一步的，所述搅拌筒的底部固定连接有环形的卡槽，且支撑条顶部的滚珠均能够沿着卡槽滚动。

11、本发明的技术效果和优点：

12、1、本发明通过设有支撑组件，在搅拌筒工作的过程中，支撑弹簧能对搅拌筒产生的振动进行吸收，从而降低振动对转盘的影响，并且支撑条能够在限位块和斜面压块的作用下始终支撑在搅拌筒的底部，从而配合限位环瑞搅拌筒的支撑作用保证搅拌筒能够保持稳定的工作状态；

13、2、本发明通过设置有刮杆，在螺旋搅拌杆对搅拌筒内的面粉进行搅动时，刮杆的第一刮刃能够贴着螺旋搅拌杆的外围刮动，从而避免过多的面粉在螺旋搅拌杆上附着，进而保证螺旋搅拌杆的搅拌效率和搅拌效果，当面粉搅拌完毕后，刮杆的第二刮刃能够贴着搅拌筒的内壁进行刮动，从而使得粘黏在搅拌筒内壁上的面粉能够在刮杆第二刮刃的刮除作用下从搅拌筒内壁上脱落，进而避免面粉被浪费的同时，提高了后续对搅拌筒的清理效率；

14、3、本发明通过设置有抻紧弹簧，当斜面压块通过其斜面推动限位块向后移动时，抻紧弹簧能够通过伸缩杆推动限位块向后移动，从而配合斜面压块提升对限位块推动的速度，另外，抻紧弹簧对l形板的推力还能够使得限位块的后侧斜面始终与斜面槽的顶部斜面保持贴紧，从而配合拉紧弹簧对支撑条的拉力使得支撑条能够保持稳定的静止状态，进而保证支撑条对搅拌筒底部的支撑效果，保证搅拌筒工作时的稳定性。

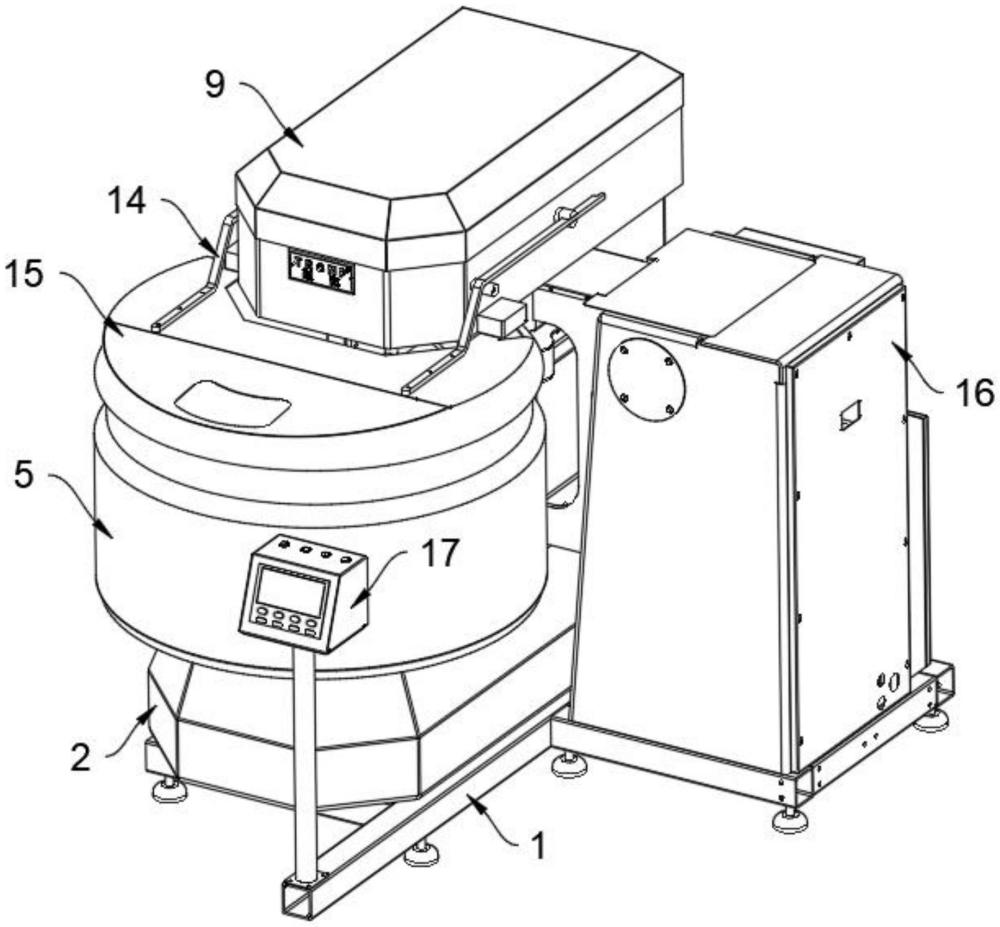

1.一种定量加水的面粉搅拌机，包括安装架(1)，其特征在于：所述安装架(1)的顶部安装有基座(2)，所述基座(2)的顶部安装有转盘(3)，所述转盘(3)的顶部对称固定连接有两个插块(4)，所述转盘(3)的顶部设置有搅拌筒(5)，所述搅拌筒(5)的底部开设有两个与插块(4)相匹配的插孔(6)，且两个插块(4)分别插接在两个插孔(6)中，所述转盘(3)的外围设置有支撑组件(7)，所述搅拌筒(5)的后侧设置有支撑台(8)，所述支撑台(8)安装在安装架(1)上，所述支撑台(8)的顶部安装有搅拌机(9)，且搅拌机(9)的前半部分位于搅拌筒(5)的顶部，所述搅拌机(9)前半段的底部安装有第一驱动轴(10)，所述第一驱动轴(10)的底端连接有螺旋搅拌杆(11)，且螺旋搅拌杆(11)位于搅拌筒(5)内，所述第一驱动轴(10)的外围环形分布有多个出水管(12)，所述出水管(12)与外部水路连接，所述螺旋搅拌杆(11)的侧面设置有刮除组件(13)，所述搅拌机(9)的两侧均转动连接有抬杆(14)，两个所述抬杆(14)之间连接有筒盖(15)，所述筒盖(15)罩在搅拌筒(5)的顶部，所述支撑台(8)的一侧设置有控制柜(16)，所述控制柜(16)安装在安装架(1)上，所述基座(2)的前侧设置有操控平台(17)，所述操控平台(17)垂直安装在安装架(1)上。

2.根据权利要求1所述的一种定量加水的面粉搅拌机，其特征在于：所述支撑组件(7)包括固定环(71)，所述固定环(71)固定连接在基座(2)的顶部，所述固定环(71)套接在转盘(3)的外围，且固定环(71)与转盘(3)同轴，所述固定环(71)的顶部开设有环形槽，所述环形槽内滑动安装有活动环(72)，所述活动环(72)的底部与环形槽底部槽壁之间固定连接有多个支撑弹簧(73)，所述活动环(72)的顶部转动连接有限位环(74)，所述限位环(74)的内侧为锥面设计，且限位环(74)的厚度自上而下逐渐增加，所述限位环(74)的内侧设置有定位环(75)，所述定位环(75)固定连接在搅拌筒(5)的底部，所述定位环(75)的外侧也为锥面设计，且定位环(75)的外侧与限位环(74)的内侧紧密贴合在一起，所述固定环(71)的后侧设置有弧形的支撑条(76)，且支撑条(76)与固定环(71)同心，所述支撑条(76)的顶部均匀安装有滚珠(77)，所述支撑条(76)的底部垂直滑动插接有两个定位杆(78)，所述支撑条(76)的两端与基座(2)顶部之间均固定连接有拉紧弹簧(79)，所述支撑条(76)底部中间位置沿前后方向贯穿开设有斜面槽，且斜面槽的前端向上倾斜，所述斜面槽内滑动安装有限位组件(70)。

3.根据权利要求2所述的一种定量加水的面粉搅拌机，其特征在于：所述限位组件(70)包括限位块(701)，所述限位块(701)滑动安装在基座(2)顶部，所述限位块(701)的前侧面和后侧面均为斜面设计，且限位块(701)的前侧面和后侧面均向靠近限位块(701)的中部方向倾斜，所述限位块(701)的后侧面与斜面槽顶部槽壁平行贴合在一起，所述限位块(701)的前侧设置有斜面压块(702)，且斜面压块(702)的后侧与限位块(701)的前侧斜面平行贴合在一起，所述环形槽的后侧开设有缺口，所述斜面压块(702)通过缺口与活动环(72)固定连接在一起，所述限位块(701)的底部开设有凹槽，所述凹槽的前后槽壁之间转动连接有多个单向齿轮(703)，且单向齿轮(703)的空转方向与限位块(701)向后移动的方向相同，所述基座(2)顶部开设有齿槽，所述齿槽内均匀设置有齿牙(704)，且齿槽内的齿牙(704)与多个单向齿轮(703)始终啮合在一起。

4.根据权利要求2所述的一种定量加水的面粉搅拌机，其特征在于：所述刮除组件(13)包括竖直的刮杆(131)，所述刮杆(131)的顶部水平固定连接有固定杆(132)，所述固定杆(132)远离刮杆(131)的一端垂直连接有第二驱动轴(133)，所述第二驱动轴(133)安装在搅拌机(9)的底部，所述固定杆(132)靠近刮杆(131)一端的顶部设置有弧形的滑轨(134)，且滑轨(134)的圆心与第二驱动杆的轴心重合，滑轨(134)内滑动安装有滑块(135)，所述滑块(135)与固定杆(132)靠近刮杆(131)一端的顶部固定连接，所述刮杆(131)设置有第一刮刃(136)和第二刮刃(137)，且当刮杆(131)位于螺旋搅拌杆(11)的正前方时，第一刮刃(136)与刮杆(131)表面贴近，当刮杆(131)向搅拌筒(5)内壁方向移动时，第二刮刃(137)能够最终与搅拌筒(5)内壁贴合。

5.根据权利要求3所述的一种定量加水的面粉搅拌机，其特征在于：所述限位块(701)的后侧固定连接有l形板(18)，所述l形板(18)的竖直段朝上，且l形板(18)的竖直段与支撑条(76)的后侧之间铰接有伸缩杆(19)，所述伸缩杆(19)上套接有抻紧弹簧(20)，且抻紧弹簧(20)始终对l形板(18)产生推力，所述抻紧弹簧(20)的两端分别与伸缩杆(19)靠近两端的位置固定连接，且抻紧弹簧(20)的弹力小于两个拉紧弹簧(79)的弹力之和。

6.根据权利要求4所述的一种定量加水的面粉搅拌机，其特征在于：所述支撑条(76)位于螺旋搅拌杆(11)的正底部位置，且支撑条(76)顶部的滚珠(77)能够与水平状态下的搅拌筒(5)底部保持贴合。

7.根据权利要求6所述的一种定量加水的面粉搅拌机，其特征在于：所述搅拌筒(5)的底部边缘位置固定连接有支撑环(21)，且支撑环(21)的高度大于限位环(74)的高度。

8.根据权利要求3所述的一种定量加水的面粉搅拌机，其特征在于：所述斜面压块(702)的后侧面上均匀水平安装有多个辊轴(22)，所述辊轴(22)能够与限位块(701)的前侧斜面贴合。

9.根据权利要求7所述的一种定量加水的面粉搅拌机，其特征在于：所述搅拌筒(5)的底部固定连接有环形的卡槽(23)，且支撑条(76)顶部的滚珠(77)均能够沿着卡槽(23)滚动。
