软膏剂分装器的制作方法

本技术涉及软膏剂分装器，其是一种软膏剂分装器。

背景技术：

1、软膏剂是一种半固体的物质，指药物与适宜基质均匀混合制成的具有一定稠度的半固体外用制剂，软膏剂分装器是一种用于将软膏剂按照预设规格进行分装的设备，广泛应用于制药、化妆品及日化用品等行业。

2、在装剂过程中非常麻烦，目前大多数都是需要人工去分装，影响工作效率，浪费大量的人工，增加成本。

技术实现思路

1、本实用新型为了解决目前大多数都是需要人工去分装，影响工作效率，浪费大量的人工，增加成本的技术问题，而提供一种软膏剂分装器。

2、本实用新型通过以下技术方案解决上述技术问题：

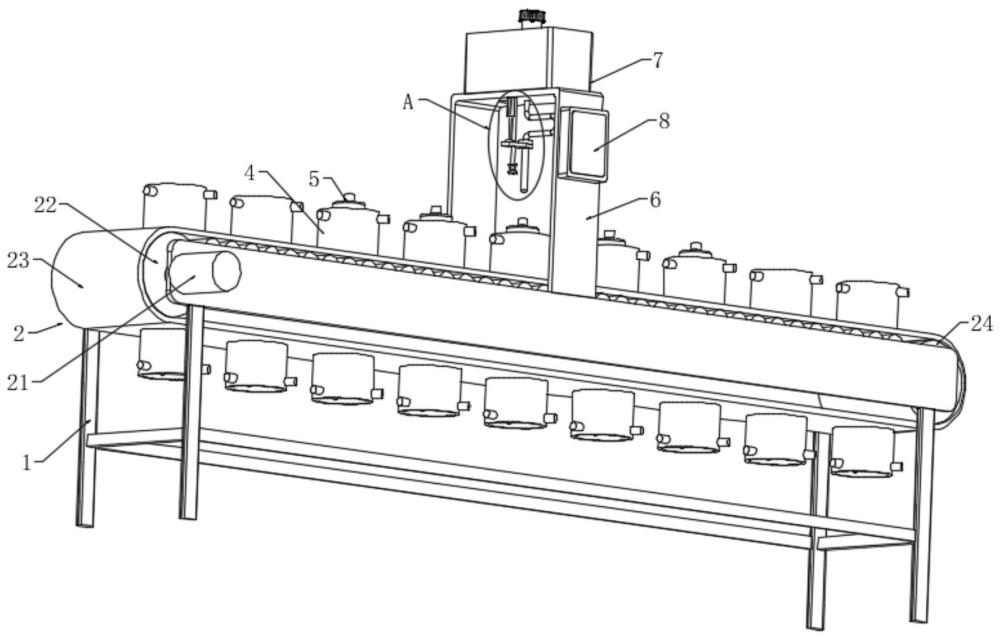

3、本实用新型提供了软膏剂分装器，所述软膏剂分装器包括：

4、机架，所述机架顶端固定安装有传送机构，所述机架顶端固定连接有支撑框；

5、分放置机构，所述放置机构安装在传送机构表面，所述放置机构内放置有包装瓶；

6、分装机构，所述分装机构安装在支撑框顶侧表面，所述分装机构用于包装瓶灌装。

7、进一步的，所述传送机构包括伺服电机、主动辊、传送带以及从动辊，所述伺服电机固定连接在机架顶端侧表面固定连接有伺服电机，所述伺服电机输出端连接有主动辊，所述从动辊安装在机架顶端侧表面，所述主动辊与从动辊通过传送带转动连接。

8、进一步的，所述机架顶端侧表面固定连接有辅助组件，所述辅助组件包括辅助轴和辅助轮，所述辅助轴固定连接在机架顶端侧表面，所述辅助轴表面套接有辅助轮。

9、进一步的，所述辅助轮数目为若干个，相邻所述辅助轮之间等距平行放置，所述辅助轮顶端与传送带顶侧内壁滚动贴合。

10、进一步的，所述放置机构包括放置壳、固定壳、弹性弹簧以及限位柱，所述放置壳固定连接在传送带顶侧表面，所述放置壳顶端侧表面固定连接有固定壳，所述固定壳内壁固定连接有弹性弹簧，所述弹性弹簧末端固定连接有限位柱。

11、进一步的，所述放置壳顶端侧表面固定连接有三个固定壳，三个所述固定壳在放置壳顶端侧表面呈品字形分布，所述固定壳内壁滑动连接有限位柱。

12、进一步的，所述分装机构包括软膏剂箱、灌装管、灌装头、电动推杆、推动板以及缓冲组件，所述软膏剂箱固定连接在支撑框顶侧表面，所述软膏剂箱底侧固定连通有灌装管，所述灌装管末端固定连通有灌装头，所述灌装头顶端固定连接有推动板，所述推动板通过安装在支撑框顶侧内壁的电动推杆输出端固定连接，所述推动板侧表面安装有缓冲组件。

13、进一步的，所述缓冲组件包括缓冲柱、缓冲环、缓冲弹簧以及固定座，所述缓冲柱固定连接在支撑框顶端内壁，所述缓冲柱末端固定连接有固定座，所述固定座顶侧通过缓冲弹簧与缓冲环弹性连接。

14、进一步的，所述缓冲环滑动套接在缓冲柱表面，所述缓冲环底侧通过缓冲弹簧与固定座顶侧固定连接。

15、进一步的，所述支撑框顶端侧表面固定连接有控制面板，所述控制面板与伺服电机以及电动推杆电性连接，所述支撑框顶侧内壁固定连接红外线接收端，与所述红外线接收端对应设置的红外传感器发射端安装在放置壳顶端表面。

16、在符合本领域常识的基础上，上述各优选条件，可任意组合，即得本实用新型各较佳实例。

17、本实用新型的积极进步效果在于：

18、上述提出的软膏剂分装器，包装瓶放置在放置壳内，包装瓶挤压限位柱压缩弹性弹簧，进而通过弹性弹簧的作用下，限位柱将放置在放置壳中的包装瓶进行夹持固定，实现包装瓶的放置稳定，便于后续灌装的稳定，在灌装过程中，通过电动推杆的作用下，电动推杆推动固定连接的推动板移动，推动板带动固定连接的灌装头移动，灌装头移入包装瓶顶端内腔，方便对软膏剂分装在包装瓶中，方便逐个对应分装，降低灌装强度，提高包装瓶的灌装效率，降低人力，节省成本。

1.一种软膏剂分装器，其特征在于，所述软膏剂分装器包括：

2.如权利要求1所述的软膏剂分装器，其特征在于：所述传送机构（2）包括伺服电机（21）、主动辊（22）、传送带（23）以及从动辊（24），所述伺服电机（21）固定连接在机架（1）顶端侧表面固定连接有伺服电机（21），所述伺服电机（21）输出端连接有主动辊（22），所述从动辊（24）安装在机架（1）顶端侧表面，所述主动辊（22）与从动辊（24）通过传送带（23）转动连接。

3.如权利要求1所述的软膏剂分装器，其特征在于：所述机架（1）顶端侧表面固定连接有辅助组件（3），所述辅助组件（3）包括辅助轴（31）和辅助轮（32），所述辅助轴（31）固定连接在机架（1）顶端侧表面，所述辅助轴（31）表面套接有辅助轮（32）。

4.如权利要求3所述的软膏剂分装器，其特征在于：所述辅助轮（32）数目为若干个，相邻所述辅助轮（32）之间等距平行放置，所述辅助轮（32）顶端与传送带（23）顶侧内壁滚动贴合。

5.如权利要求1所述的软膏剂分装器，其特征在于：所述放置机构（4）包括放置壳（41）、固定壳（42）、弹性弹簧（43）以及限位柱（44），所述放置壳（41）固定连接在传送带（23）顶侧表面，所述放置壳（41）顶端侧表面固定连接有固定壳（42），所述固定壳（42）内壁固定连接有弹性弹簧（43），所述弹性弹簧（43）末端固定连接有限位柱（44）。

6.如权利要求5所述的软膏剂分装器，其特征在于：所述放置壳（41）顶端侧表面固定连接有三个固定壳（42），三个所述固定壳（42）在放置壳（41）顶端侧表面呈品字形分布，所述固定壳（42）内壁滑动连接有限位柱（44）。

7.如权利要求1所述的软膏剂分装器，其特征在于：所述分装机构（7）包括软膏剂箱（71）、灌装管（77）、灌装头（73）、电动推杆（74）、推动板（75）以及缓冲组件（76），所述软膏剂箱（71）固定连接在支撑框（6）顶侧表面，所述软膏剂箱（71）底侧固定连通有灌装管（77），所述灌装管（77）末端固定连通有灌装头（73），所述灌装头（73）顶端固定连接有推动板（75），所述推动板（75）通过安装在支撑框（6）顶侧内壁的电动推杆（74）输出端固定连接，所述推动板（75）侧表面安装有缓冲组件（76）。

8.如权利要求7所述的软膏剂分装器，其特征在于：所述缓冲组件（76）包括缓冲柱（761）、缓冲环（762）、缓冲弹簧（763）以及固定座（764），所述缓冲柱（761）固定连接在支撑框（6）顶端内壁，所述缓冲柱（761）末端固定连接有固定座（764），所述固定座（764）顶侧通过缓冲弹簧（763）与缓冲环（762）弹性连接。

9.如权利要求8所述的软膏剂分装器，其特征在于：所述缓冲环（762）滑动套接在缓冲柱（761）表面，所述缓冲环（762）底侧通过缓冲弹簧（763）与固定座（764）顶侧固定连接。

10.如权利要求1所述的软膏剂分装器，其特征在于：所述支撑框（6）顶端侧表面固定连接有控制面板（8），所述控制面板（8）与伺服电机（21）以及电动推杆（74）电性连接，所述支撑框（6）顶侧内壁固定连接红外线接收端（10），与所述红外线接收端（10）对应设置的红外传感器发射端（9）安装在放置壳（41）顶端表面。
