瓶口阀及储气罐的制作方法
本技术涉及阀门,尤其涉及一种瓶口阀及储气罐。
背景技术:
1、随着世界经济的发展,能源与环境问题正成为各国关注的焦点,也逐渐成为动力系统领域技术研究的热点。燃料电池技术作为清洁高效的动力装置,是通过氢气与氧气的化学反应产生电能,用于生产生活的各个领域,其副产物只有水,是一种清洁的技术。
2、当电动两轮车的燃料电池系统使用固态储氢技术时,瓶口阀上会集成单向阀、安全阀、减压阀、手动阀、滤网等部件,从而控制氢燃料的密封、通断、减压和过滤等功能。现阶段,对储存氢气的固态材料进行有效过滤,防止其进入瓶口阀从而破坏阀的功能,是一个亟待解决的难题。
3、现有结构采用弹性元件压住滤网,在大流量供气时,介质在滤网上产生的反力可能会超过弹性元件预紧力,从而使滤网产生轴向位移,使得滤网功能失效,固态材料会进入瓶口阀,破坏瓶口阀的功能。
4、有鉴于此,有必要对现有的瓶口阀予以改进,以解决上述问题。
技术实现思路
1、本实用新型的目的在于提供一种瓶口阀,以解决现有瓶口阀的滤网容易在大流量压力下沿轴向位移导致破坏瓶口阀的功能的问题。
2、为实现上述目的,本实用新型提供一种瓶口阀,所述瓶口阀用以启闭储气罐并对流经的气体进行过滤,所述瓶口阀包括:
3、阀体,所述阀体沿轴向一端向内凹陷形成有收容槽,所述阀体的另一端沿轴向贯穿开设有气孔;
4、旋塞,所述旋塞自所述阀体的一端收容在所述收容槽内,所述旋塞沿径向贯穿开设有供气通道,所述旋塞中部形成有过滤空间,供气通道沿轴向穿过所述过滤空间,所述旋塞的一端设有沿径向向所述供气通道内凸伸的抵挡部,所述供气通道沿轴向贯穿所述抵挡部;
5、滤网,所述滤网设置在所述过滤空间内;
6、挡圈,所述挡圈设置在所述过滤空间内,且所述挡圈沿轴向的一端与所述滤网抵持,另一端与所述抵挡部抵持,所述挡圈中部设有供空气通过的贯穿孔。
7、作为本实用新型的进一步改进,所述旋塞中部沿径向向供气通道内凸伸设有分隔部,所述供气通道沿轴向贯穿所述分隔部,所述滤网位于挡圈与所述分隔部之间。
8、作为本实用新型的进一步改进,所述瓶口阀还包括弹性件,所述弹性件设置在所述过滤空间内,且所述弹性件沿轴向抵持在所述分隔部与所述滤网之间。
9、作为本实用新型的进一步改进,所述分隔部将所述供气通道分为靠近所述气孔的出气通道和远离所述气孔的进气通道,所述过滤空间设置在所述出气通道内。
10、作为本实用新型的进一步改进,所述抵挡部上形成有开口结构,所述开口结构呈朝向所述气孔逐渐变大的喇叭状。
11、作为本实用新型的进一步改进,所述挡圈沿周向断开以形成缺口。
12、作为本实用新型的进一步改进,所述阀体形成有气孔的一端沿径向向外凸伸形成有止挡部。
13、作为本实用新型的进一步改进,所述旋塞的抵挡部采用硬质材料制得。
14、作为本实用新型的进一步改进,所述阀体沿径向朝向所述收容槽内凸伸设有限位部,所述旋塞沿轴向与所述限位部抵持,所述旋塞沿轴向与所述气孔间隔设置。
15、本实用新型还提供一种储气罐,所述储气罐包括具有罐口的罐体和上述的瓶口阀,所述瓶口阀用以启闭所述罐口。
16、本实用新型的有益效果是:本实用新型的瓶口阀及储气罐,通过设置挡圈对滤网进行轴向限位,从根本上消除了滤网在高压大流量下轴向位移的风险,确保过滤功能始终有效。

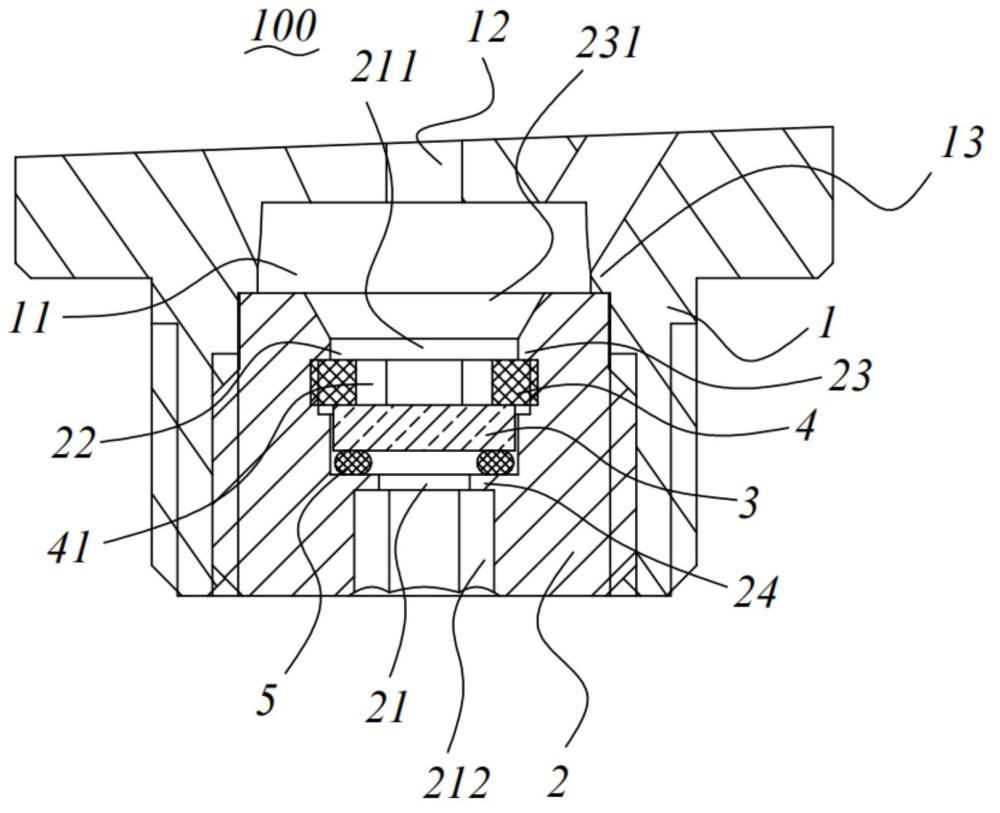

1.一种瓶口阀,所述瓶口阀(100)用以启闭储气罐并对流经的气体进行过滤,其特征在于:所述瓶口阀(100)包括:阀体(1),所述阀体(1)沿轴向一端向内凹陷形成有收容槽(11),所述阀体(1)的另一端沿轴向贯穿开设有气孔(12);旋塞(2),所述旋塞(2)自所述阀体(1)的一端收容在所述收容槽(11)内,所述旋塞(2)沿径向贯穿开设有供气通道(21),所述旋塞(2)中部形成有过滤空间(22),供气通道(21)沿轴向穿过所述过滤空间(22),所述旋塞(2)的一端设有沿径向向所述供气通道(21)内凸伸的抵挡部(23),所述供气通道(21)沿轴向贯穿所述抵挡部(23);滤网(3),所述滤网(3)设置在所述过滤空间(22)内;挡圈(4),所述挡圈(4)设置在所述过滤空间(22)内,且所述挡圈(4)沿轴向的一端与所述滤网(3)抵持,另一端与所述抵挡部(23)抵持,所述挡圈(4)中部设有供空气通过的贯穿孔(41)。
2.根据权利要求1所述的瓶口阀,其特征在于:所述旋塞(2)中部沿径向向供气通道(21)内凸伸设有分隔部(24),所述供气通道(21)沿轴向贯穿所述分隔部(24),所述滤网(3)位于挡圈(4)与所述分隔部(24)之间。
3.根据权利要求2所述的瓶口阀,其特征在于:所述瓶口阀(100)还包括弹性件(5),所述弹性件(5)设置在所述过滤空间(22)内,且所述弹性件(5)沿轴向抵持在所述分隔部(24)与所述滤网(3)之间。
4.根据权利要求2所述的瓶口阀,其特征在于:所述分隔部(24)将所述供气通道(21)分为靠近所述气孔(12)的出气通道(211)和远离所述气孔(12)的进气通道(212),所述过滤空间(22)设置在所述出气通道(211)内。
5.根据权利要求1所述的瓶口阀,其特征在于:所述抵挡部(23)上形成有开口结构(231),所述开口结构(231)呈朝向所述气孔(12)逐渐变大的喇叭状。
6.根据权利要求1所述的瓶口阀,其特征在于:所述挡圈(4)沿周向断开以形成缺口(42)。
7.根据权利要求1所述的瓶口阀,其特征在于:所述阀体(1)形成有气孔(12)的一端沿径向向外凸伸形成有止挡部。
8.根据权利要求1所述的瓶口阀,其特征在于:所述旋塞(2)的抵挡部(23)采用硬质材料制得。
9.根据权利要求1所述的瓶口阀,其特征在于:所述阀体(1)沿径向朝向所述收容槽(11)内凸伸设有限位部(13),所述旋塞(2)沿轴向与所述限位部(13)抵持,所述旋塞(2)沿轴向与所述气孔(12)间隔设置。
10.一种储气罐,其特征在于:所述储气罐包括具有罐口的罐体和如权利要求1-9任意一项所述的瓶口阀(100),所述瓶口阀(100)用以启闭所述罐口。
