一种气动卡爪式密封帽的制作方法

本技术涉及密封帽，特别涉及一种气动卡爪式密封帽。

背景技术：

1、鹤管密封帽通常是用于装卸油品、化工品等液体介质时，对鹤管顶部进行密封的装置，鹤管密封帽具有以下结构：

2、1、主体部分，通常由橡胶或其他耐油、耐腐蚀的材料制成，这个部分直接与鹤管接触，起到密封的作用。

3、2、螺纹杆，与鹤管的法兰进行连接将密封帽固定在鹤管上，确保密封帽在使用过程中不会脱落。

4、密封帽通过外部螺纹杆与鹤管的法兰进行连接将密封帽固定在鹤管上，油品或化工品的装卸过程中，由于鹤管会受到来自液体流动冲击、设备振动等因素的影响，密封帽与鹤管的连接结构容易出现松动的情况，从而导致装卸过程中的泄漏风险增加，对周围环境和操作人员的安全造成威胁，本申请针对这一问题，提出了一种解决方案，对密封帽增加一个气动卡爪结构，为密封帽与鹤管之间的连接提供更加稳固可靠的保障，降低因密封帽松动而引发的泄漏风险，保障了周围环境的安全和操作人员的生命健康。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种气动卡爪式密封帽，解决了鹤管会受到来自液体流动冲击、设备振动等因素的影响，密封帽与鹤管的连接结构容易出现松动的情况，从而导致装卸过程中的泄漏风险增加，对周围环境和操作人员的安全造成威胁的技术问题。

2、为实现以上目的，本实用新型通过以下技术方案予以实现：

3、一种气动卡爪式密封帽，包括帽体，帽体的内部设置有用于夹持鹤管的两个卡爪块，帽体的外部开设有用于限制卡爪块移动范围的两个导向孔，导向孔延伸至帽体的内部，卡爪块滑动连接在导向孔的内部，帽体的外部设置有两个用于移动卡爪块的气缸，卡爪块设置在气缸的外部。

4、帽体的外部设置有用于固定气缸的安装环，两个气缸均固定安装在安装环的外部，帽体的外部设置有两个用于固定安装环的固定机构，每个固定机构均包括螺纹杆、连接板以及螺纹帽，螺纹杆设置在帽体的外部，连接板滑动连接在螺纹杆的外部，螺纹帽螺纹连接在螺纹杆的外部，连接板设置在安装环的外部，帽体的外部开设有两个容纳槽，安装环的外部开设有两个调节连接板位置的滑槽，螺纹杆固定安装在容纳槽的内部，连接板滑动连接在滑槽的内部。

5、优选的：每个滑槽的内部均固定安装有限位块，每个连接板的外部均开设有长槽，连接板通过长槽滑动连接在限位块的外部。

6、优选的：每个卡爪块的外部均开设有螺纹孔，每个螺纹孔的内部均螺纹连接有调节筒，每个调节筒的两端均固定安装有转动手柄，调节筒螺纹连接在气缸的外部。

7、与现有技术相比，本实用新型具有如下有益效果：

8、一、通过设置卡爪块，配合气缸，当需要夹持鹤管时，启动帽体外部的气缸，气缸推动与之相连的卡爪块，卡爪块沿着导向孔向帽体内部的中心方向移动将放置在帽体内部的鹤管紧紧夹持住，为密封帽与鹤管之间的连接提供更加稳固的保障，降低因密封帽松动而引发的泄漏风险，保障了周围环境的安全和操作人员的生命健康。

9、二、通过设置安装环，配合螺纹杆，解除气缸与卡爪块的连接，此时转动螺纹帽使螺纹帽与螺纹杆的连接解除，此时向上移动连接板使连接板与螺纹杆的连接解除，此时再横向移动使连接板与容纳槽的连接解除，此时可将安装环与帽体分离，将损坏的帽体进行拆卸以便于对安装环以及安装环上结构进行重复利用，节约资源。

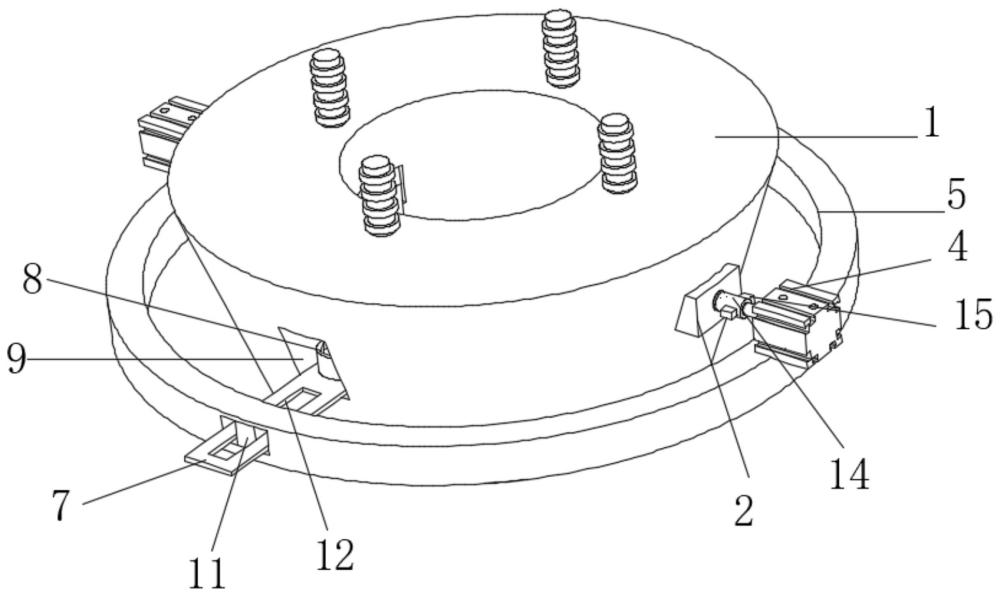

1.一种气动卡爪式密封帽，包括帽体（1），其特征在于，所述帽体（1）的内部设置有用于夹持鹤管的两个卡爪块（2），帽体（1）的外部开设有用于限制卡爪块（2）移动范围的两个导向孔（3），导向孔（3）延伸至帽体（1）的内部，卡爪块（2）滑动连接在导向孔（3）的内部；

2.如权利要求1所述的一种气动卡爪式密封帽，其特征在于，所述帽体（1）的外部设置有用于固定气缸（4）的安装环（5）；

3.如权利要求1所述的一种气动卡爪式密封帽，其特征在于，所述帽体（1）的外部设置有两个用于固定安装环（5）的固定机构，每个固定机构均包括螺纹杆（6）、连接板（7）以及螺纹帽（8），螺纹杆（6）设置在帽体（1）的外部，连接板（7）滑动连接在螺纹杆（6）的外部，螺纹帽（8）螺纹连接在螺纹杆（6）的外部；

4.如权利要求1所述的一种气动卡爪式密封帽，其特征在于，所述帽体（1）的外部开设有两个容纳槽（9），安装环（5）的外部开设有两个调节连接板（7）位置的滑槽（10）；

5.如权利要求4所述的一种气动卡爪式密封帽，其特征在于，每个所述滑槽（10）的内部均固定安装有限位块（11），每个连接板（7）的外部均开设有长槽（12）；

6.如权利要求1所述的一种气动卡爪式密封帽，其特征在于，每个所述卡爪块（2）的外部均开设有螺纹孔（13），每个螺纹孔（13）的内部均螺纹连接有调节筒（14），每个调节筒（14）的两端均固定安装有转动手柄（15）；
