输送管道及物料输送设备的制作方法

本申请涉及电池物料输送，尤其涉及一种输送管道及物料输送设备。

背景技术：

1、现有的输送管道在输送物料时，物料与管道之间的相互摩擦会产生电荷。电荷在不断累积后会产生静电放电，释放的静电容易引发管道爆炸事故。

技术实现思路

1、本申请提供了一种输送管道及物料输送设备，以解决输送管道容易产生静电的问题。

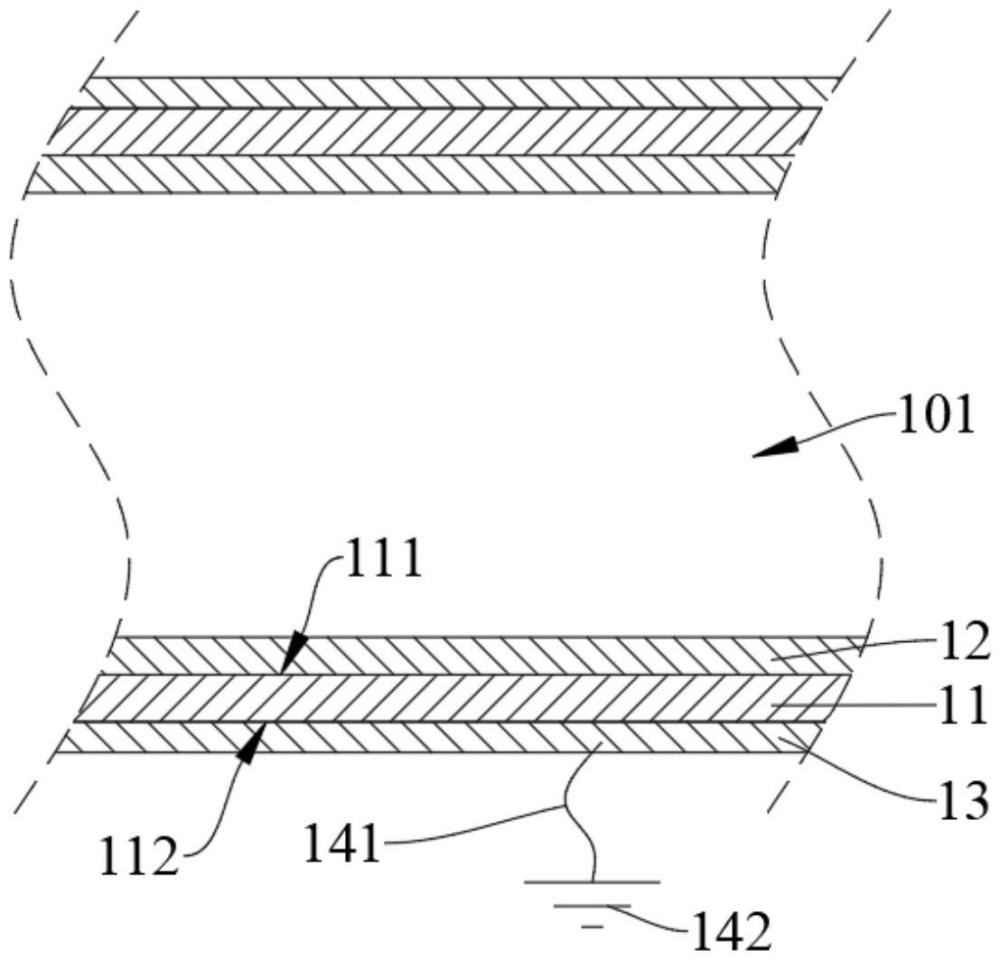

2、第一方面，本申请提供了一种输送管道，所述输送管道包括至少一节管体、第一导电结构、第二导电结构以及接地连接件。所述管体中设置有输送通道。所述第一导电结构设置于至少一节所述管体的内侧壁上。所述第二导电结构设置于至少一节所述管体的外侧壁上，并与所述第一导电结构导电连接。所述接地连接件导电连接于所述第二导电结构和接地端之间。

3、在一些实施例中，所述管体为导电非金属管体，所述第一导电结构和所述第二导电结构分别与所述导电非金属管体导电连接，或者，所述输送管道还包括导电连接件，所述管体上设置有避让孔，所述导电连接件穿设于所述避让孔中，并分别与所述第一导电结构和所述第二导电结构导电连接。

4、在一些实施例中，所述第一导电结构贴设于所述管体的内侧壁上，所述第一导电结构为非金属导电结构，所述非金属导电结构包括导电纤维网、导电层、导电带中的至少一者，或者，所述第一导电结构为金属导电网。

5、在一些实施例中，所述管体的外侧壁贴设有导电层，所述第二导电结构设置于所述导电层远离所述管体的一侧，并与所述导电层导电连接。

6、在一些实施例中，所述第一导电结构与所述导电层沿所述管体的径向方向相对设置。

7、在一些实施例中，所述管体为导电聚乙烯管体、导电聚氯乙烯管体或者导电聚丙烯管体。

8、在一些实施例中，所述输送管道还包括非金属接头，所述管体设置为多节，相邻两节所述管体之间通过所述非金属接头连通。

9、在一些实施例中，所述管体设置为多节，多节所述管体的一部分为直管体，多节所述管体中的另一部分为弯管体，所述第二导电结构设置于所述直管体上。

10、在一些实施例中，所述管体设置为多节，所述第二导电结构设置于相邻的两节所述管体的连接处。

11、第二方面，本申请提供了一种物料输送设备，所述物料输送设备包括接收仓和如上任意一项所述的输送管道，所述输送管道用于将物料输送至所述接收仓中。

12、本申请提供的输送管道及物料输送设备中，基于第一导电结构设置于至少一节管体的内侧壁上，第二导电结构设置于至少一节管体的外侧壁上，并与第一导电结构导电连接，接地连接件导电连接于第二导电结构和接地端之间，在管体对物料进行输送时，第一导电结构、第二导电结构以及接地连接件能够将电荷及时传导至接地端，从而避免电荷在管体上积累，进而避免产生静电，提高物料输送时的安全性。

1.一种输送管道(10)，其特征在于，包括：

2.根据权利要求1所述的输送管道(10)，其特征在于，所述管体(11)为导电非金属管体，所述第一导电结构(12)和所述第二导电结构(13)分别与所述导电非金属管体导电连接，或者，所述输送管道(10)还包括导电连接件(15)，所述管体(11)上设置有避让孔(102)，所述导电连接件(15)穿设于所述避让孔(102)中，并分别与所述第一导电结构(12)和所述第二导电结构(13)导电连接。

3.根据权利要求1所述的输送管道(10)，其特征在于，所述第一导电结构(12)贴设于所述管体(11)的内侧壁(111)上，所述第一导电结构(12)为非金属导电结构，所述非金属导电结构包括导电纤维网、导电层、导电带中的至少一者，或者，所述第一导电结构(12)为金属导电网。

4.根据权利要求1所述的输送管道(10)，其特征在于，所述管体(11)的外侧壁(112)贴设有导电层(16)，所述第二导电结构(13)设置于所述导电层(16)远离所述管体(11)的一侧，并与所述导电层(16)导电连接。

5.根据权利要求4所述的输送管道(10)，其特征在于，所述第一导电结构(12)与所述导电层(16)沿所述管体(11)的径向方向相对设置。

6.根据权利要求1所述的输送管道(10)，其特征在于，所述管体(11)为导电聚乙烯管体、导电聚氯乙烯管体或者导电聚丙烯管体。

7.根据权利要求1所述的输送管道(10)，其特征在于，所述输送管道(10)还包括非金属接头(17)，所述管体(11)设置为多节，相邻两节所述管体(11)之间通过所述非金属接头(17)连通。

8.根据权利要求1所述的输送管道(10)，其特征在于，所述管体(11)设置为多节，多节所述管体(11)的一部分为直管体，多节所述管体(11)中的另一部分为弯管体，所述第二导电结构(13)设置于所述直管体上。

9.根据权利要求1所述的输送管道(10)，其特征在于，所述管体(11)设置为多节，所述第二导电结构(13)设置于相邻的两节所述管体(11)的连接处。

10.一种物料输送设备(100)，其特征在于，所述物料输送设备(100)包括接收仓(31)和如权利要求1-9任意一项所述的输送管道(10)，所述输送管道(10)用于将物料输送至所述接收仓(31)中。
