电池装置的制作方法

本技术涉及电池，具体而言，涉及一种电池装置。

背景技术：

1、在电池包中具有多个阵列排布的电池，但是由于电池的数量较多排布比较密集，进而会增大安全风险，若某个电池故障导致温度异常，极易影响周围的电池，进而容易着火爆炸。

2、在相关技术中，电池包中设置有消防结构用以实现灭火，但是该结构采用单一的灭火剂，单一灭火剂常常难以彻底控制火势并预防复燃；同时单一灭火剂的使用可能无法兼顾灭火效率和环境影响。

技术实现思路

1、本实用新型的主要目的在于提供一种电池装置，以解决相关技术中的电池包的灭火效率不佳的问题。

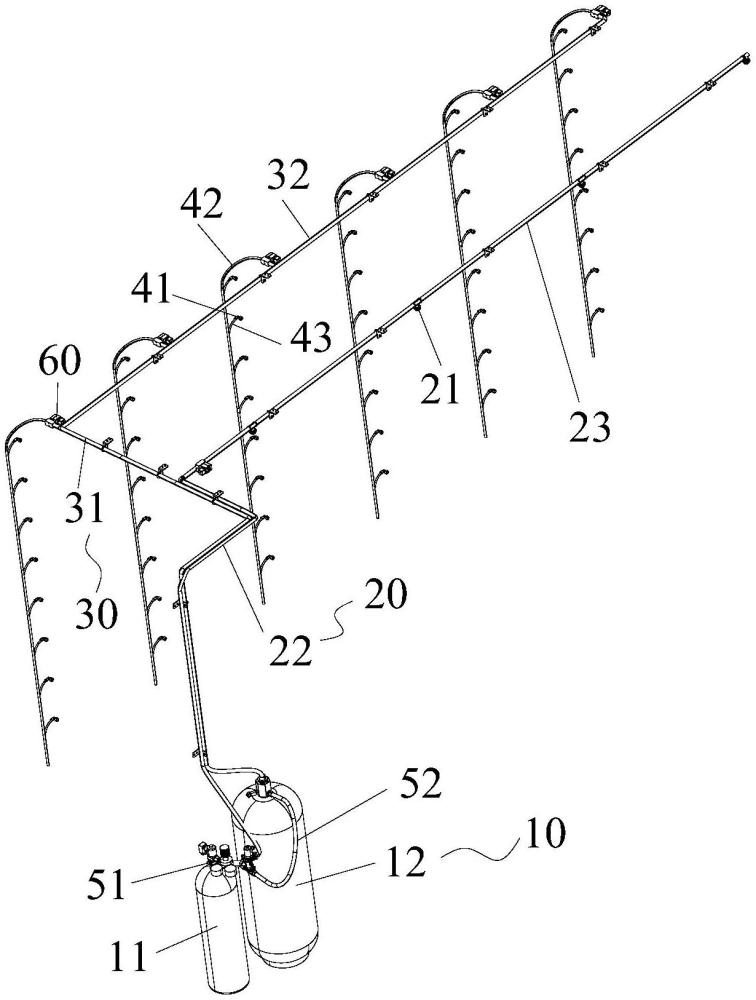

2、为了实现上述目的，本实用新型提供了一种电池装置，包括：箱体；电池组，设置在箱体内，电池组包括阵列布置的多个电池；存储装置，包括气体灭火储存器和液体灭火储存器，存储装置设置在箱体的内部或者箱体的外侧；第一管路，与气体灭火储存器连通，第一管路延伸至电池组的第一表面，第一管路上设置有多个第一喷头；第二管路，与液体灭火储存器连通，第二管路延伸至电池组的第一表面，第二管路与第一管路间隔设置；第一喷淋管路，与第二管路连通，第一喷淋管路延伸至电池组的第二表面，第一喷淋管路上均设置有多个第二喷头，其中，第一表面和第二表面相邻设置。

3、应用本实用新型的技术方案，电池组设置在箱体内，电池组包括阵列布置的多个电池。存储结构包括气体灭火储存器和液体灭火储存器。第一管路与气体灭火储存器连通，第一管路上设置有多个第一喷头。第二管路与液体灭火储存器连通，第一喷淋管路与第二管路连通。第一喷淋管路上均设置有多个第二喷头。通过上述的设置，气体灭火储存器中存储气体灭火材料，液体灭火储存器中存储液体灭火材料。气体灭火材料能够通过第一管路输送至电池组的第一表面，液体灭火材料能够通过第二管路输送至电池组的第二表面。当电池装置内发生火灾时，可以通过第一管路输送气体灭火材料进行初步灭火，如果初步灭火没有达到灭火的效果，则可以通过第二管路输送液体灭火材料进行灭火。这样的设置能够更有针对性地进行消防灭火，并能够使得消防灭火的效果更好，效率较高。因此本申请的技术方案有效地解决了相关技术中的电池包的灭火效率不佳的问题。

1.一种电池装置，其特征在于，包括：

2.根据权利要求1所述的电池装置，其特征在于，所述电池装置还包括：

3.根据权利要求1所述的电池装置，其特征在于，所述第一喷淋管路(40)包括主管(42)及设置在所述主管(42)上的多个延伸管(43)，每个所述延伸管(43)上设置有至少一个所述第二喷头(41)。

4.根据权利要求3所述的电池装置，其特征在于，多个所述延伸管(43)的延伸方向相同。

5.根据权利要求1所述的电池装置，其特征在于，所述第一喷淋管路(40)上任意相邻的两个所述第二喷头(41)之间的距离在260mm-280mm之间。

6.根据权利要求3所述的电池装置，其特征在于，所述延伸管(43)的长度a与每个所述第一喷淋管路(40)上任意相邻的两个所述第二喷头(41)之间的距离b之间满足：0.4≤a/b≤0.6。

7.根据权利要求1所述的电池装置，其特征在于，所述电池装置还包括多个开闭阀(60)，每个所述第一喷淋管路(40)上均设置有一个所述开闭阀(60)。

8.根据权利要求1所述的电池装置，其特征在于，所述第一管路(20)包括第一连接管(22)和第二喷淋管(23)，所述第一连接管(22)连接在所述第二喷淋管(23)和所述气体灭火储存器(11)之间，所述第二喷淋管(23)沿所述电池组的长度方向延伸。

9.根据权利要求1所述的电池装置，其特征在于，所述第二管路(30)包括第二连接管(31)和第三连接管(32)，所述第二连接管(31)连接在所述第三连接管(32)和所述液体灭火储存器(12)之间，所述第三连接管(32)沿所述电池组的长度方向延伸，所述第一喷淋管路(40)与所述第三连接管(32)连通。

10.根据权利要求9所述的电池装置，其特征在于，所述第一管路(20)包括第一连接管(22)和第二喷淋管(23)，所述第一连接管(22)连接在所述第二喷淋管(23)和所述气体灭火储存器(11)之间，所述第二喷淋管(23)沿所述电池组的长度方向延伸，所述第二喷淋管(23)和所述第三连接管(32)之间的距离d1与所述电池组的宽度d2之间满足：1≤d1/d2≤2。

11.根据权利要求9所述的电池装置，其特征在于，所述第一管路(20)包括第一连接管(22)和第二喷淋管(23)，所述第一连接管(22)连接在所述第二喷淋管(23)和所述气体灭火储存器(11)之间，所述第二喷淋管(23)沿所述电池组的长度方向延伸，所述第二喷淋管(23)和所述第三连接管(32)均设置在所述电池组的顶部。

12.根据权利要求1至11中任一项所述的电池装置，其特征在于，所述第一喷淋管路(40)为多个，多个所述第一喷淋管路(40)沿所述第二管路(30)的延伸方向间隔设置，任意相邻的两个所述第一喷头(21)之间的距离小于任意相邻的两个所述第一喷淋管路(40)之间的距离。

13.根据权利要求1至11中任一项所述的电池装置，其特征在于，所述箱体内具有隔断结构，所述隔断结构将所述箱体内的空间分隔为第一空间和第二空间，所述电池组设置在所述第一空间内，所述气体灭火储存器(11)和所述液体灭火储存器(12)均设置在所述第二空间内。
