一种实验室通风柜的制作方法

本发明属于通风柜，具体涉及一种实验室通风柜。

背景技术：

1、通风柜是实验室中保障操作人员安全的关键设备，其工作原理是通过排风机在柜内形成负压，将实验过程中产生的有害气体从后壁排风口抽走，同时通过操作口从室内补入新鲜空气，形成一道自前向后的主气流屏障，以阻止柜内有毒气体向外逸散，保护操作人员的呼吸安全。

2、在实际使用中，操作者需要将手臂伸入操作口进行实验操作。手臂本身作为一个钝体障碍物，在伸入柜内后会扰乱原有的有序气流组织，在手臂后方和两侧产生涡流区。部分有害气体容易顺着手臂的涡流区向外逃逸，直接扑向操作者的面部呼吸区，形成严重的安全威胁。

3、因此，针对上述技术问题，有必要提供一种实验室通风柜。

技术实现思路

1、本发明的目的在于提供一种实验室通风柜，其能够解决背景技术中提出的技术问题。

2、为了实现上述目的，本发明一具体实施例提供一种实验室通风柜，包括柜体和排风机，还包括至少一组追踪式吸风组件、至少一个拦截吸口和目标检测传感器；至少一组追踪式吸风组件设置于所述柜体侧壁且靠近操作口处，所述追踪式吸风组件包括主连接管、副连接管和安装于副连接管上的多角度可调负压吸嘴；所述多角度可调负压吸嘴能够在空间内绕至少两个非平行的轴线独立转动，以改变吸气口朝向；至少一个拦截吸口开设于所述柜体操作台面上，所述拦截吸口位于所述操作口内侧，用于在操作者双臂间区域形成底部截获气流；目标检测传感器用于感知操作者位置或手臂动作；所述多角度可调负压吸嘴和拦截吸口通过管路与排风机连通，所述管路上设置有受控阀，所述受控阀和多角度可调负压吸嘴均根据目标检测传感器的信号改变工作状态。

3、在本发明的一个或多个实施例中，所述多角度可调负压吸嘴包括外壳、定子、转子和负压管一；所述定子固定于外壳内壁，所述转子固接于负压管一上，所述负压管一转动连接在外壳内部，且所述定子驱动转子转动，迫使所述负压管一绕自身轴线做360°旋转。

4、在本发明的一个或多个实施例中，所述多角度可调负压吸嘴还包括负压管二，所述负压管一的前端设置有球槽，所述负压管二上固接有与球槽相匹配的球体；所述球体与球槽转动配合，形成仅允许负压管二相对于负压管一进行上下俯仰运动的运动副，其中，所述俯仰运动的轴线与所述360°旋转的轴线非平行。

5、在本发明的一个或多个实施例中，所述外壳的内壁上转动连接有滑环，所述滑环与负压管二之间铰接有电动推杆；所述电动推杆通过伸缩，驱动所述负压管二绕球槽的中心进行俯仰，以覆盖不同的抽吸范围。

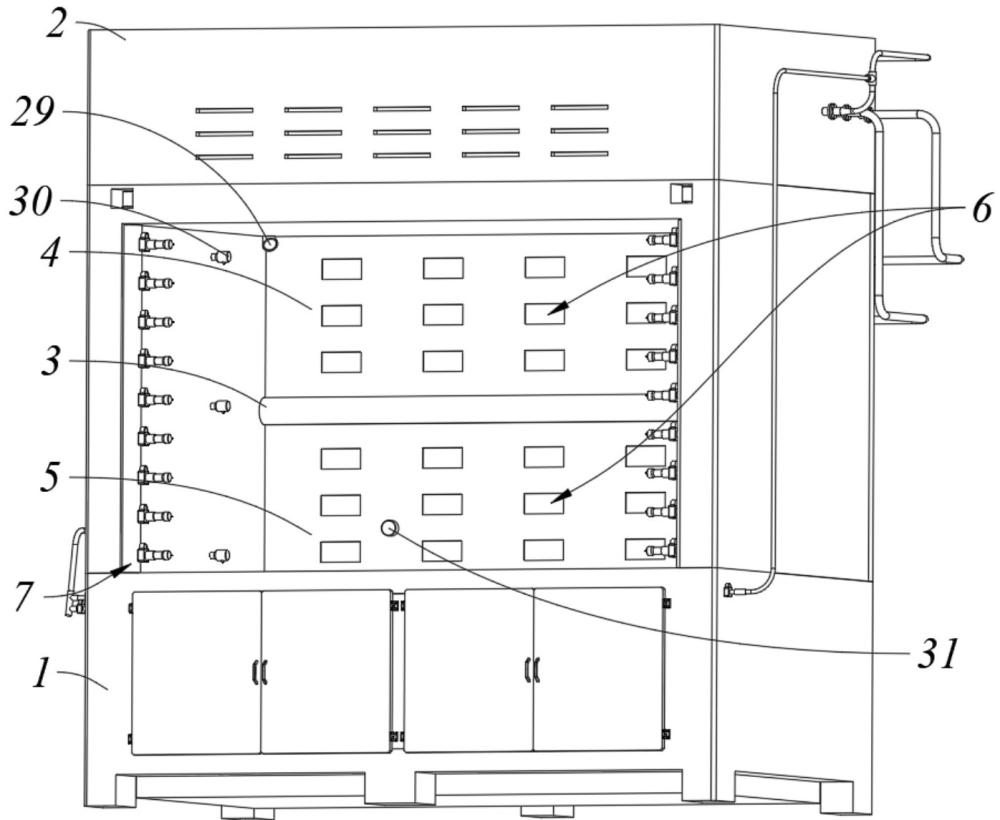

6、在本发明的一个或多个实施例中，所述柜体与操作口相对的后壁上设置有横向延伸的导流脊；所述导流脊的上方形成上排风区，下方形成下排风区；所述上排风区和下排风区的开口处均安装有独立的排风口调节机构，用于动态分配上下排风量。

7、在本发明的一个或多个实施例中，所述目标检测传感器包括超声波传感器，用于检测操作者的状态；还包括设置于所述柜体内的温度传感器和voc传感器；当所述voc传感器检测信号超过阈值时，所述下排风区的排风口调节机构增大开度，同时所述拦截吸口的受控阀开启。

8、在本发明的一个或多个实施例中，所述拦截吸口为开设于操作台面上的线性细缝，其底部通过输气管二与所述排风机连通，所述输气管二上安装有电磁阀三。

9、在本发明的一个或多个实施例中，所述主连接管的上下两端通过轴承二与柜体构成可转动的连接，所述主连接管的下端通过旋转接头与输气管一相连通。

10、在本发明的一个或多个实施例中，所述多角度可调负压吸嘴与所述副连接管之间为可拆卸连接。

11、在本发明的一个或多个实施例中，所述副连接管沿主连接管竖直方向分布，每个所述副连接管上安装有电磁阀一。

12、与现有技术相比，本发明的有益效果在于：能够主动识别操作者手臂介入造成的气流扰动，定向捕集手臂周围外逸气体；能够对双臂之间的动态口袋区进行源头拦截；能够根据污染气体的上升、下沉或混合运动趋势进行分层排风；能够在提高捕集效率的同时减少无效抽风和气流自扰，维持操作口气流屏障稳定，从而更有效地保护操作者面部呼吸区安全。

1.一种实验室通风柜，包括柜体和排风机，其特征在于，还包括：

2.根据权利要求1所述的实验室通风柜，其特征在于，所述多角度可调负压吸嘴包括外壳、定子、转子和负压管一；

3.根据权利要求2所述的实验室通风柜，其特征在于，所述多角度可调负压吸嘴还包括负压管二，所述负压管一的前端设置有球槽，所述负压管二上固接有与球槽相匹配的球体；

4.根据权利要求3所述的实验室通风柜，其特征在于，所述外壳的内壁上转动连接有滑环，所述滑环与负压管二之间铰接有电动推杆；

5.根据权利要求1所述的实验室通风柜，其特征在于，所述柜体与操作口相对的后壁上设置有横向延伸的导流脊；所述导流脊的上方形成上排风区，下方形成下排风区；

6.根据权利要求5所述的实验室通风柜，其特征在于，所述目标检测传感器包括超声波传感器，用于检测操作者的状态；

7.根据权利要求1所述的实验室通风柜，其特征在于，所述拦截吸口为开设于操作台面上的线性细缝，其底部通过输气管二与所述排风机连通，所述输气管二上安装有电磁阀三。

8.根据权利要求1所述的实验室通风柜，其特征在于，所述主连接管的上下两端通过轴承二与柜体构成可转动的连接，所述主连接管的下端通过旋转接头与输气管一相连通。

9.根据权利要求1所述的实验室通风柜，其特征在于，所述多角度可调负压吸嘴与所述副连接管之间为可拆卸连接。

10.根据权利要求1所述的实验室通风柜，其特征在于，所述副连接管沿主连接管竖直方向分布，每个所述副连接管上安装有电磁阀一。
