一种实验室通风柜泄压装置的制作方法

本技术涉及通风柜安全设备领域，具体为一种实验室通风柜泄压装置。

背景技术：

1、通风柜的功能中最主要的是排气功能，在化学实验室中，实验操作时产生各种有害气体、臭气、湿气以及易燃、易爆、腐蚀性物质，为了保护使用者的安全，防止实验中的污染物质向实验室扩散，在污染源附近要使用通风柜，通风柜在使用的过程中会产生压力，压力过大会造成事故的发生，故需要定时泄压，目前的泄压装置泄压效果差，泄压操作麻烦；

2、为解决上述问题，经过检索，公告号为cn214367999u的中国专利，公开一种通风柜的安全泄压装置，文中包括泄压外罩，所述泄压外罩的底部设有与其一体成形的且与其相连通的安装外罩，所述泄压外罩的内部靠近其顶部处可拆卸的安装有防尘组件，所述防尘组件的下方设有活动安装于泄压外罩内部的挡板，所述挡板的一端通过连接轴固定于泄压外罩上，挡板的另一端通过连接器活动安装于泄压外罩上，所述连接器上可拆卸的安装有与泄压外罩固定的限位器，所述安装外罩的底部可拆卸的安装有底板，安装外罩的一侧开设有若干进气通槽；

3、上述装置虽然可通过当压力过大时，将限位器打开，在压力的作用下，挡板旋转从而使挡板与泄压外罩之间形成泄压通道，实现对通风柜的内部进行泄压的目的，防尘组件的设置，可以防止灰尘进入泄压外罩后从而进入通风柜内，影响通风柜的使用，泄压效果好，泄压操作方便，但是在实际使用的时候，实验室用的通风柜在使用的时候，利用上述装置进行泄压过程中，容易排出酸性气体，例如hcl、so2和no2，容易对车间环境造成污染。

技术实现思路

1、本实用新型的目的在于提供一种实验室通风柜泄压装置，以解决上述背景技术中提到的问题。

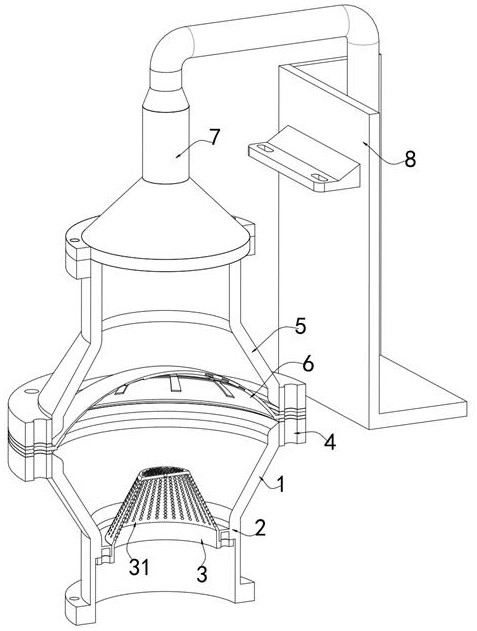

2、为实现上述目的，提供一种实验室通风柜泄压装置，包括通风柜泄压管，所述通风柜泄压管的顶部固定设置有固定法兰，固定法兰的上方安装有释放管，释放管的底部固定设置有固定法兰，通风柜泄压管和释放管之间通过两组固定法兰进行固定连接，通风柜泄压管和释放管之间安装有泄压机构，泄压机构中部设置有泄压片，释放管顶部固定安装有排气管，排气管远离释放管的一端设置有中和槽，排气管端部插接在中和槽的内部。

3、优选的，所述通风柜泄压管内壁上设置有固定台，固定台的内部螺接安装有定位框，定位框端部固定设置有滤筒。

4、优选的，所述滤筒呈锥形，滤筒上均匀开设有多组滤孔，滤筒与泄压片相对设置，泄压片截面呈弧形。

5、优选的，所述通风柜泄压管依次通过释放管、排气管与中和槽连通设置，中和槽的内部设置na2co3溶液，中和槽的侧壁上设置有固定座。

6、优选的，所述泄压机构还包括有纬线槽和经线槽，纬线槽和经线槽等距设置多组，多组纬线槽和经线槽交叉分布。

7、优选的，所述泄压机构的圆周外壁上固定设置有安装环，且安装环固定夹持在通风柜泄压管和释放管上的固定法兰之间并通过螺栓进行固定。

8、与现有技术相比，本实用新型的有益效果是：

9、1.本方案通过泄压片破裂后，通风柜内部酸性的气体进入到排气管的内部，并进入到中和槽的内部，使得酸性气体进入到中和槽内部进行中和工作，产生无害的盐和水，避免酸性气体直排到车间空间内部，避免污染车间空气环境。

10、2.本方案通过通风柜系统内介质压力处于正常范围，泄压片承受的压力小于其设计爆破压力；此时，泄压片保持完整，通过密封结构阻断入口与出口，确保介质在系统内正常流通，无泄漏，当通风柜系统因异常导致压力升高，超过泄压片的设计冲击压力时，泄压片会因承受的应力超过材料强度极限而发生破裂，确保通风柜内部压力快速释放，避免设备超压时间过长；使通风柜系统压力迅速降至安全范围；

11、3.本方案通过泄压片内壁上开设有纬线槽和经线槽，通过经纬交叉的槽型设计，能精确控制泄压片的应力集中点和破裂路径，确保爆破时沿预设槽线快速、整齐地断裂，避免碎片飞溅或不规则撕裂导致的泄压通道堵塞；等距分布的槽结构使泄压片受力均匀，保证爆破压力的精度和一致性，降低因材料不均或受力偏差造成的爆破压力误差。

1.一种实验室通风柜泄压装置，包括通风柜泄压管（1），其特征在于：所述通风柜泄压管（1）的顶部固定设置有固定法兰（4），固定法兰（4）的上方安装有释放管（5），释放管（5）的底部固定设置有固定法兰（4），通风柜泄压管（1）和释放管（5）之间通过两组固定法兰（4）进行固定连接，通风柜泄压管（1）和释放管（5）之间安装有泄压机构（6），泄压机构（6）中部设置有泄压片（61），释放管（5）顶部固定安装有排气管（7），排气管（7）远离释放管（5）的一端设置有中和槽（8），排气管（7）端部插接在中和槽（8）的内部。

2.根据权利要求1所述的一种实验室通风柜泄压装置，其特征在于：所述通风柜泄压管（1）内壁上设置有固定台（2），固定台（2）的内部螺接安装有定位框（3），定位框（3）端部固定设置有滤筒（31）。

3.根据权利要求2所述的一种实验室通风柜泄压装置，其特征在于：所述滤筒（31）呈锥形，滤筒（31）上均匀开设有多组滤孔，滤筒（31）与泄压片（61）相对设置，泄压片（61）截面呈弧形。

4.根据权利要求1所述的一种实验室通风柜泄压装置，其特征在于：所述通风柜泄压管（1）依次通过释放管（5）、排气管（7）与中和槽（8）连通设置，中和槽（8）的内部设置na2co3溶液，中和槽（8）的侧壁上设置有固定座。

5.根据权利要求1所述的一种实验室通风柜泄压装置，其特征在于：所述泄压机构（6）还包括有纬线槽（62）和经线槽（63），纬线槽（62）和经线槽（63）等距设置多组，多组纬线槽（62）和经线槽（63）交叉分布。

6.根据权利要求5所述的一种实验室通风柜泄压装置，其特征在于：所述泄压机构（6）的圆周外壁上固定设置有安装环，且安装环固定夹持在通风柜泄压管（1）和释放管（5）上的固定法兰（4）之间并通过螺栓进行固定。
